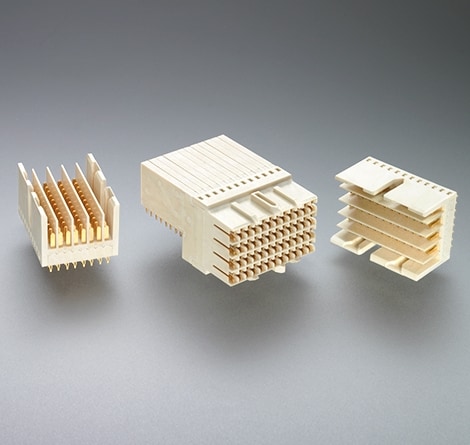

Z-PACK 超薄 UHD 连接器

设计满足当前要求。针对未来发展规划。

我们的 Z-PACK 超薄 UHD 背板连接器支持多种传输速度(高达 20 千兆/秒 (Gbps)),不仅可让您的设计满足当前的速度要求,还有助于针对未来速度发展进行规划。

Z-PACK 超薄 UHD 产品经过专门设计,是一款占用空间可能最小的高密度连接器。 此背板连接器可节省 PCB 空间,帮助实现更灵活的设计。通过高度可配置的结构设计,Z-PACK 超薄 UHD 连接器可让您灵活地设计复杂的通讯系统。这款适应性强的连接器有多种高速插针定义,能以 12.5 Gbps 的速度传输数据,而且最高可扩展至 20 Gbps,让您无需改变现有的 PCB 设计就能够有效提高系统速度。此外,由于此超薄背板连接器的体积比市面上的类似产品小,因此它适用于紧凑的 15 毫米(0.6 英寸)槽间距应用。

快速

数据传输速率高达 20 Gbps

灵活

具有多种高速插针定义

安装

可安装于 15 毫米槽间距应用

主要优点和特性

设计选项提供灵活性、可扩展性和空间节省
  • 8 Gbps(一般速度)到 12.5 Gbps(高速)的速度选项范围,可扩展至 20 Gbps
  • 高密度,每平方厘米 55 根信号线(每列 8 个端子 – 每个模块 12 列)
  • 小尺寸,高 7.85 毫米
  • 模块化的端到端可堆叠性
  • 从 1.5 到 2.0 的插针定义范围
  • 提供垂直和水平方向的 1.45 毫米布线通道
  • 占用空间小,可实现 4-6-4 密耳或 5-7-5 密耳差分布线

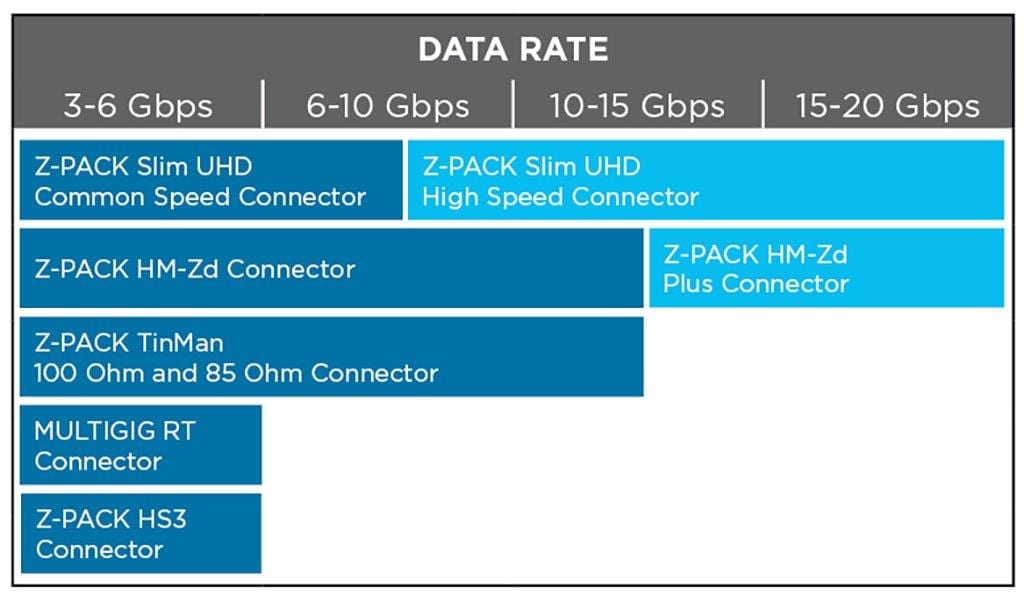

高速背板连接器的数据速率比较

高速背板连接器的数据速率比较

交换机、路由器
交换机、路由器
服务器
服务器
电信
电信

运用

Z-PACK 超薄 UHD 背板连接器
  • 交换机
  • 路由器
  • 服务器
  • 其他电信设备
