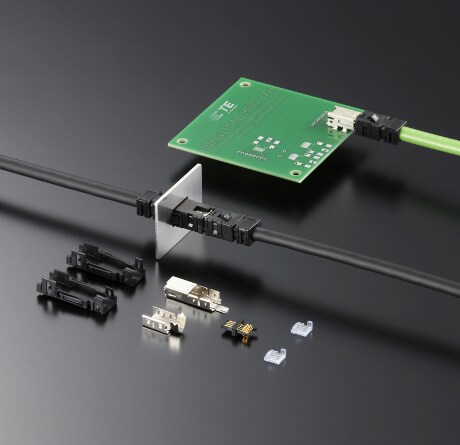

Mini I/O 现场安装型连接器

节省现场空间

TE 的工业 Mini I/O 现场安装型连接器提供了创新、节省时间的导线端接方式。由于采用创新的穿孔式端接和易用的手动工具,现在几乎可在任何环境中进行装配。

提供所需的可靠性和空间节省。 工业 Mini I/O 现场安装型连接器提供创新且节省时间的导线端接方法,同时还是适用于工业环境的 I/O 解决方案,具有节省空间且性能可靠的特点。TE 的工业 Mini I/O 连接器尺寸只有传统 RJ45 插头的四分之一,因此可以节省空间,并能更有效地灵活利用 PCB 上的有限空间。这种连接器采用双触点设计,满足在工业和高振动环境中使用的严格要求,通过可靠的连接提高生产率。由于采用创新的穿孔式端接,工业 Mini I/O 现场安装型连接器通常不像焊接方式端接导线那样耗时,可借助易用的手动工具,在几乎任何环境下进行现场装配。

特性

  • 体积小巧(节省空间)
  • 节省导线端接时间
  • 实现线对线连接
  • 在工业以太网应用时高达 Cat6A 性能
  • 可与各种结构(SMT、直角、笔直、TMT)的插座进行互配
  • 采用防呆设计接口防止错配
1-2201855-1 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O PLUG KIT TYPE II L - 1-2201855-1

  • TE Internal Number: 1-2201855-1

active
IEC/PAS 61076-3-122
  • 连接器种类 插头
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 颜色 蓝色
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
1-2201855-2 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O PLUG KIT TYPE II M - 1-2201855-2

  • TE Internal Number: 1-2201855-2

active
IEC/PAS 61076-3-122
  • 连接器种类 插头
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 颜色 蓝色
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • UL 易燃性等级 UL 94V-0
1-2201864-1 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O REC KIT TYPE II L - 1-2201864-1

  • TE Internal Number: 1-2201864-1

active
IEC/PAS 61076-3-122
  • 连接器种类 插孔
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 蓝色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
1-2201864-2 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O REC KIT TYPE II M - 1-2201864-2

  • TE Internal Number: 1-2201864-2

active
IEC/PAS 61076-3-122
  • 连接器种类 插孔
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 蓝色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
2201855-1 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O PLUG KIT TYPE I L - 2201855-1

  • TE Internal Number: 2201855-1

active
IEC/PAS 61076-3-122
  • 连接器种类 插头
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 颜色 蓝色
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
2201855-2 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O PLUG KIT TYPE I M - 2201855-2

  • TE Internal Number: 2201855-2

active
IEC/PAS 61076-3-122
  • 连接器种类 插头
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 颜色 蓝色
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
2201855-3 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O PLUG KIT TYPE I LM MIX - 2201855-3

  • TE Internal Number: 2201855-3

active
IEC/PAS 61076-3-122
  • 连接器种类 插头
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 颜色 蓝色
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
  • 封装数量 1
2201864-1 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O REC KIT TYPE I L - 2201864-1

  • TE Internal Number: 2201864-1

active
IEC/PAS 61076-3-122
  • 连接器种类 插孔
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
2201864-2 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O REC KIT TYPE I M - 2201864-2

  • TE Internal Number: 2201864-2

active
IEC/PAS 61076-3-122
  • 连接器种类 插孔
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
2201864-3 工业 Mini I/O 连接器
PRODUCT

连接器

-

工业 Mini I/O 连接器

MINI I/O REC KIT TYPE I LM MIX - 2201864-3

  • TE Internal Number: 2201864-3

active
IEC/PAS 61076-3-122
  • 连接器种类 插孔
  • 屏蔽
  • LED 不带
  • 面板止挡 不带
  • 插孔类型 工业 Mini
  • 产品类型 连接器
  • 外形 标准
  • Number of Positions 8
  • 键控
  • 预装
  • 屏蔽材料 铜合金
  • 屏蔽电镀材料
  • 端子基材 铜合金
  • 端子接触部电镀材料
  • PC 板端接方法 焊接
  • 面板安装固定 不带
  • 外壳材料 热塑性塑料
  • 壳体颜色 黑色
  • UL 易燃性等级 UL 94V-0
  • 封装方法 托盘
