Mini 无极性连接器

使用外形小巧的 SMT mini 无极性连接器在相邻的线性 LED 照明条形灯模块之间传输电力。

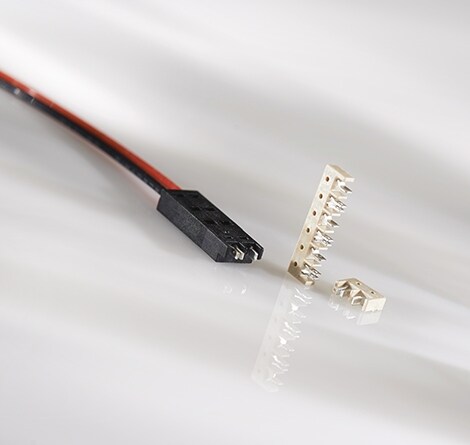

在相邻的线性 LED 照明条形灯模块之间传输电力。 外形小巧的 SMT 微型无极性板对板连接器旨在相邻的线性 LED 照明条形灯模块之间提供电源。微型线对板连接器适用于从驱动器向一串线性 LED 照明条形灯模块中的首个板提供电源。此无极性连接器的紧凑设计使其适合安装在紧凑的空间内,真空取放设计特性使其适用于大批量自动化制造。





应用

  • 建筑和标牌照明
  • 零售和展示照明
  • 荧光 LED 改装照明
  • 展柜或家具照明
  • 商业/住宅隐蔽照明

主要特性

  • 使用可水平和垂直插接和分离的连接器缩短装配时间、最大限度减少库存并降低生产成本
  • 使用 2、4 和 6 针无极性版本连接数据和控制信号
  • 使用 1 针刀片和母端连接器减小 LED 应用的电路板尺寸;使用平顶表面进行真空拣配,实现自动生产
  • 使用高温材料,支持回流处理
1971567-1 板对板接头和插座
PRODUCT

连接器

-

板对板接头和插座

MINIATURE HERMAPHRODITIC (2P) - 1971567-1

  • TE Internal Number: 1971567-1

active
  • 连接器种类 无极性
  • Sealable No
  • Connector & Contact Terminates To Printed Circuit Board
  • 板对板配置 平行板到板
  • 盲配
  • 系列 无极性板到板连接器
  • 先通/后断
  • PCB 安装方向 直角
  • 连接器类型 连接器组件
  • 产品类型 连接器
  • Number of Positions 2
  • 行数 1
  • 选择性装载
  • 可堆叠
  • UL 电压额定值 300
  • 热插拔
  • 电压 300
  • 电压 300
  • UL 电压额定值 300
  • 介质耐压 300
  • 介质耐压 300
  • 颜色 自然
  • Contact Current Rating (Max) 3
  • 端子电镀材料
  • 端子接触部电镀材料
  • 端子布局 同轴
  • 端子基材 铜合金
  • 端子类型 无极性
  • PC 板端接方法 SMD 焊接
  • 端子端接类型 SMT
  • 接合对准 不带
  • PCB 安装固定 不带
  • PCB 安装对准 不带
  • PCB 安装对准类型
  • 中心线 3
  • 壳体颜色 自然
  • 外壳材料 LCP
  • PCB 厚度(建议) 1.57
  • 工组温度范围 -40 – 105
  • 高温兼容
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-0
  • 已批准的标准 CSA LR7189
  • UL 文件号 E28476
  • 获得 CSA 认证
  • MIL-C-55032
  • CSA 文件号 LR7198
  • 封装方法 载带盘
1971567-2 板对板接头和插座
PRODUCT

连接器

-

板对板接头和插座

MINIATURE HERMAPHRODITIC (4P) - 1971567-2

  • TE Internal Number: 1971567-2

active
  • 连接器种类 无极性
  • Sealable No
  • Connector & Contact Terminates To Printed Circuit Board
  • 板对板配置 平行板到板
  • 盲配
  • 系列 无极性板到板连接器
  • 先通/后断
  • PCB 安装方向 直角
  • 连接器类型 连接器组件
  • 产品类型 连接器
  • Number of Positions 4
  • 行数 1
  • 选择性装载
  • 可堆叠
  • UL 电压额定值 300
  • 热插拔
  • 电压 300
  • 电压 300
  • UL 电压额定值 300
  • 介质耐压 300
  • 介质耐压 300
  • 颜色 自然
  • Contact Current Rating (Max) 3
  • 端子电镀材料
  • 端子接触部电镀材料
  • 端子布局 同轴
  • 端子基材 铜合金
  • 端子类型 无极性
  • PC 板端接方法 SMD 焊接
  • 端子端接类型 SMT
  • 接合对准 不带
  • PCB 安装固定 不带
  • PCB 安装对准 不带
  • PCB 安装对准类型
  • 中心线 3
  • 壳体颜色 自然
  • 外壳材料 LCP
  • PCB 厚度(建议) 1.57
  • 工组温度范围 -40 – 105
  • 高温兼容
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-0
  • 已批准的标准 CSA LR7189
  • UL 文件号 E28476
  • 获得 CSA 认证
  • MIL-C-55032
  • CSA 文件号 LR7199
  • 封装方法 载带盘
1971567-3 板对板接头和插座
PRODUCT

连接器

-

板对板接头和插座

MINIATURE HERMAPHRODITIC (6P) - 1971567-3

  • TE Internal Number: 1971567-3

active
  • 连接器种类 无极性
  • Sealable No
  • Connector & Contact Terminates To Printed Circuit Board
  • 板对板配置 平行板到板
  • 盲配
  • 系列 无极性板到板连接器
  • 先通/后断
  • PCB 安装方向 直角
  • 连接器类型 连接器组件
  • 产品类型 连接器
  • Number of Positions 6
  • 行数 1
  • 选择性装载
  • 可堆叠
  • UL 电压额定值 300
  • 热插拔
  • 电压 300
  • 电压 300
  • UL 电压额定值 300
  • 介质耐压 300
  • 介质耐压 300
  • 颜色 自然
  • Contact Current Rating (Max) 3
  • 端子电镀材料
  • 端子接触部电镀材料
  • 端子布局 同轴
  • 端子基材 铜合金
  • 端子类型 无极性
  • PC 板端接方法 SMD 焊接
  • 端子端接类型 SMT
  • 接合对准 不带
  • PCB 安装固定 不带
  • PCB 安装对准 不带
  • PCB 安装对准类型
  • 中心线 3
  • 壳体颜色 自然
  • 外壳材料 LCP
  • PCB 厚度(建议) 1.57
  • 工组温度范围 -40 – 105
  • 高温兼容
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-0
  • 已批准的标准 CSA LR7189
  • UL 文件号 E28476
  • 获得 CSA 认证
  • MIL-C-55032
  • CSA 文件号 LR7200
  • 封装方法 载带盘
PRODUCT

连接器

-

线对板接头和插座

1P male slim board to board connector - 1971742-1

  • TE Internal Number: 1971742-1

active
  • Connector System Board-to-Board
  • Sealable No
  • PCB 安装方向 直角
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器种类 无极性
  • Number of Positions 1
  • 行数 1
  • Contact Current Rating (Max) 3
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2 – 6
  • 冲压成形
  • PC 板端接方法 表面贴装
  • 接合固定 摩擦
  • 接合固定类型 接触件摩擦
  • 壳体颜色 自然
  • 外壳材料 LCP(液晶聚合物)
  • 柱体接合组件测量 .433 in
  • 长度 5.9
  • 工组温度范围 -40 – 105
  • SMT 焊接温度 260 °C
  • 机构/标准 UL
  • 机构/标准号码 UL 1977
  • UL 文件号 E28476
  • UL 易燃性等级 UL 94V-0
  • 封装方法 盘状承载带
PRODUCT

连接器

-

线对板接头和插座

1P female slim board to board connector - 1971743-1

  • TE Internal Number: 1971743-1

active
  • Connector System Board-to-Board
  • Sealable No
  • PCB 安装方向 直角
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器种类 无极性
  • Number of Positions 1
  • 行数 1
  • Contact Current Rating (Max) 3
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2 – 6
  • 冲压成形
  • PC 板端接方法 表面贴装
  • 接合固定 摩擦
  • 接合固定类型 接触件摩擦
  • 壳体颜色 自然
  • 外壳材料 LCP(液晶聚合物)
  • 柱体接合组件测量 .433 in
  • 长度 5.9
  • 工组温度范围 -40 – 105
  • SMT 焊接温度 260 °C
  • 机构/标准 UL
  • 机构/标准号码 UL 1977
  • UL 文件号 E28476
  • UL 易燃性等级 UL 94V-0
  • 封装方法 盘状承载带
2213203-1 照明电缆组件
PRODUCT

电缆组件

-

照明电缆组件

Mini Herm insert molded lead Assy - 2213203-1

  • TE Internal Number: 2213203-1

active
  • 产品线 小型无极性
  • 连接器种类 无极性
  • 线缆类型 绞线
  • 适用对象 导线/电缆
  • 密封
  • 产品类型 引线组件
  • 先通/后断
  • 针数 2
  • 行数 1
  • 键控
  • 工作电压 300 VAC
  • 端子端接区域电镀厚度 2 – 6
  • 端子类型 刀片/母端
  • 端子电流额定值(最大值) 3
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 线缆端接方法 焊接
  • 接合固定类型 接触件摩擦
  • 壳体颜色 黑色
  • 外壳材料 PBT
  • 中心线 3
  • 电线尺寸 20
  • 柱体接合组件测量 27
  • 连接器外形高度 3.7
  • 工作温度范围 -40 – 105
  • 电路识别特性 不带
  • UL 文件号 E28476
  • UL 易燃性等级 UL 94V-0
  • 机构/标准 UL
  • 封装方法
