NGC

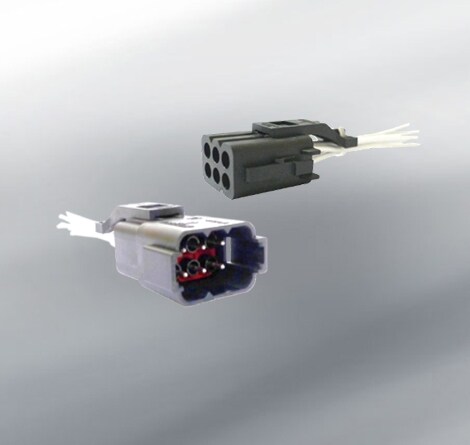

NGC — 紧凑型线对线塑料连接器

符合铁路标准的紧凑型塑料连接器。

NGC 系列是具有成本效益的紧凑型解决方案,适用于所有线对线应用的非安全连接。 从 4 极到 28 极,该系列可满足高级别保护 (IP66) 和高达 500 伏特 (EN 50124-1/A2) 情况下的快速连接需求。NGC 针对 AWG16 端子提供高达 2.85mm2 的电缆连接能力。

特性

  • 具有成本效益的紧凑型解决方案
  • 高级别保护
  • 无卤素
  • 经实地验证

描述

  • 100% 复合、卡箍锁定系统中的整体式信号连接器
  • 4 种排列 4、6、12 和 28 端子
  • 端子:直径 1.6 mm(镀银或镀金)
  • 电缆截面:0.5 至 2.5 mm2

主要特征

  • 额定电流:高达 20 A
  • 工作电压:500 V 交流/直流(根据 EN 50124-1/A2 (OV3-PD2))
  • 保护指标:IP 66 插接
  • 温度范围:-40oC/+100oC
  • 振动和冲击:1 类 B 级(根据 EN 61373)

FORGE 抽屉式电源连接器的

  • 列车控制
  • PIS 和安全
  • 子系统

功能

  • 驾驶室控制
  • 列车控制
  • 空调
  • 照明

标准

  • NFF 61030
  • EN 45545
  • DIN 5510
  • UNICEI 11170
  • UL94
