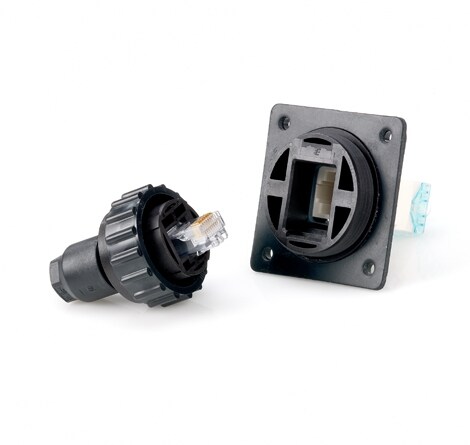

工业以太网 RJ45 变体 3

工业以太网 RJ45 变体 3

借助 TE 的通用核心设计,工业 RJ45 变体 3 连接器可免工具应用于现场。为用于严苛环境,该连接器配备螺纹 1-14UNC 接头机制,以实现安全可靠的连接。

适用于严苛环境的以太网变体 3。 TE 还提供塑料螺纹工业以太网变体 3 连接器系列。通用核心 RJ45 插头可免工具连接。该连接器专为用于 IP67 环境设计,配备螺纹 1-14UNC 接头机制,可实现安全可靠的连接。

特性

  • 变体 3 连接系统
  • 金属中的密封 IP67 解决方案
  • 螺纹 1-14UNC 锁定可在严苛环境中提供可靠密封
  • 提供 90 度、180 度和直通式端接
  • 适用于插头和母端的保护盖

应用

  • 工厂自动化工业
  • 工业打印机和诊断设备
  • 工业 PC 解决方案,PLC
  • 工业数据网络系统
  • 工业控制柜和装置
  • 运动和控制、机器人
  • 工业以太网系统

工业以太网 RJ45 变体 3

工业以太网 RJ45 变体 3

借助 TE 的通用核心设计,工业 RJ45 变体 3 连接器可免工具应用于现场。为用于严苛环境,该连接器配备螺纹 1-14UNC 接头机制,以实现安全可靠的连接。

适用于严苛环境的以太网变体 3。 TE 还提供塑料螺纹工业以太网变体 3 连接器系列。通用核心 RJ45 插头可免工具连接。该连接器专为用于 IP67 环境设计,配备螺纹 1-14UNC 接头机制,可实现安全可靠的连接。

特性

  • 变体 3 连接系统
  • 金属中的密封 IP67 解决方案
  • 螺纹 1-14UNC 锁定可在严苛环境中提供可靠密封
  • 提供 90 度、180 度和直通式端接
  • 适用于插头和母端的保护盖

应用

  • 工厂自动化工业
  • 工业打印机和诊断设备
  • 工业 PC 解决方案,PLC
  • 工业数据网络系统
  • 工业控制柜和装置
  • 运动和控制、机器人
  • 工业以太网系统

1546414-4 电路 RJ45 连接器
IEC 61076-3-106
  • 产品类型 连接器
  • 连接器种类 母端
  • 性能类别 5e 类
  • 连接器和端子端接到 印刷电路板
  • 屏蔽
  • 等级 工业以太网
  • 5 类电缆 带有
  • 产品种类 圆形
  • 螺纹尺寸 1-14 UNC
  • 预装
  • O 形环材料 丁腈橡胶
  • 外壳材料 丙烯腈-丁二烯-苯乙烯
  • 电线尺寸 .14
  • 工组温度范围 -20 – 80
  • 封装方法 包装
  • 封装数量 1
  • 注释 RJ45 穿板式直通,带跳线,请检查图纸。
1546440-1 电路 RJ45 连接器
IEC 61076-3-106
  • 产品类型 连接器
  • 连接器种类 插头
  • 连接器和端子端接到 电线和电缆
  • 屏蔽
  • 5 类电缆 不带
  • 产品种类 圆形
  • 预装
  • 线序 RJ45
  • O 形环材料 丁腈橡胶
  • 外壳材料 丙烯腈-丁二烯-苯乙烯
  • 封装方法 包装
  • 封装数量 1
  • 注释 可现场连接
1-1546405-1 电路 RJ45 连接器
IEC 61076-3-106
  • 产品类型 连接器
  • 连接器种类 母端
  • 连接器和端子端接到 印刷电路板
  • 屏蔽
  • 插座种类 小尺寸
  • 等级 工业以太网
  • 5 类电缆 不带
  • 产品种类 圆形
  • 螺纹尺寸 1-14 UN-2A
  • 预装
  • 线序 RJ45
  • O 形环材料 Vition 橡胶
  • 连接螺母材料 丙烯腈-丁二烯-苯乙烯 (ABS)
  • 外壳材料 ABS(丙烯腈-丁二烯-苯乙烯)
  • 壳体颜色 黑色
  • 封装方法
  • 封装数量 1
1-1546406-1 模块化插座和插头盖帽
IEC 61076-3-106
  • 附件类型 封帽
  • 连接器和端子端接到 电线和电缆
  • 封帽类型 母端
  • 屏蔽
  • 产品类型 附件
  • 产品种类 圆形
  • 颜色 黑色
  • 材料 迭尔林
  • 壳体颜色 黑色
  • 封装方法 包装
  • 封装数量 1
  • 拉线长度 92.2
  • 拉线 带有
1-1546407-1 模块化插座和插头盖帽
IEC 61076-3-106
  • 附件类型 封帽
  • 连接器和端子端接到 电线和电缆
  • 封帽类型 母端
  • 屏蔽
  • 等级 工业以太网
  • 产品类型 附件
  • 产品种类 圆形
  • 颜色 黑色
  • 材料 迭尔林
  • 适用于 母端
  • 封装方法 包装
  • 封装数量 1
  • 拉线 不带
1-1546408-1 模块化插座和插头盖帽
IEC 61076-3-106
  • 附件类型 封帽
  • 连接器和端子端接到 电线和电缆
  • 封帽类型 插头线组
  • 屏蔽
  • 产品类型 附件
  • 产品种类 圆形
  • 颜色 黑色
  • 材料 迭尔林
  • 封装方法 包装
  • 封装数量 1
  • 拉线长度 92.2
  • 拉线 不带
1-1546409-1 电路 RJ45 连接器
IEC 61076-3-106
  • 产品类型 连接器
  • 连接器种类 母端
  • 连接器和端子端接到 电线和电缆
  • 屏蔽
  • 等级 工业以太网
  • 5 类电缆 不带
  • 产品种类 圆形
  • 螺纹尺寸 1-14 UNC
  • 预装
  • O 形环材料 丁腈橡胶
  • 封装方法 包装
  • 封装数量 1
1-1546411-1 电路 RJ45 连接器
IEC 61076-3-106
  • 产品类型 连接器
  • 连接器种类 母端
  • 连接器和端子端接到 电线和电缆
  • 屏蔽
  • 等级 工业以太网
  • 5 类电缆 带有
  • 产品种类 圆形
  • 螺纹尺寸 1-14 UNC
  • 预装
  • 线序 T568A
  • O 形环材料 丁腈橡胶
  • 外壳材料 ABS(丙烯腈-丁二烯-苯乙烯)
  • 封装方法 包装
  • 封装数量 1
1-1546451-1 模块化绞合线对电缆组件
IEC 61076-3-106
  • 性能类别 5e 类
  • 屏蔽
  • 产品类型 附件
  • 连接器类型(A 端) 插头
  • 连接器类型(B 端) 插头
  • 产品种类 圆形
  • 防护罩 不带
  • 配置 双端
  • 线序 RJ45
  • 电缆结构 PVC 绞线
  • 电线尺寸 24
  • 电线尺寸 404
  • 电线尺寸 0.205
  • 工作温度范围 -20 – 80
  • 封装方法
  • Cable Assembly Length .98
1-1546451-4 模块化绞合线对电缆组件
IEC 61076-3-106
  • 性能类别 5e 类
  • 屏蔽
  • 产品类型 附件
  • 连接器类型(A 端) 插头
  • 连接器类型(B 端) 插头
  • 产品种类 圆形
  • 防护罩 不带
  • 配置 双端
  • 线序 RJ45
  • 电缆结构 PVC 绞线
  • 电线尺寸 24
  • 电线尺寸 404
  • 电线尺寸 0.205
  • 工作温度范围 -20 – 80
  • 封装方法 包装
  • Cable Assembly Length 2
