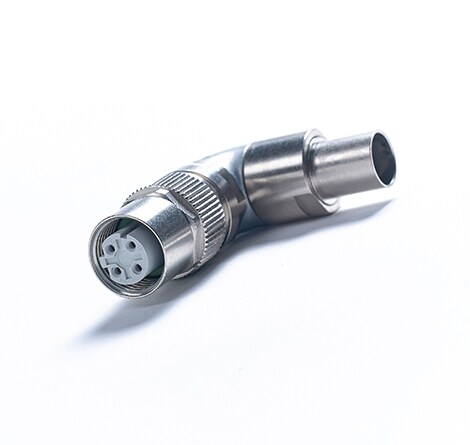

M12 轨道车辆用直角连接器

M12 轨道车辆用直角连接器

成角度 M12 轨道车辆用直角电缆连接器可现场安装,设计用于在严苛环境中和困难安装条件下实现无错数据传输。

直角 M12 轨道车辆电缆连接器 可现场安装,设计用于在严苛环境中和困难安装条件下实现无错数据传输。由于采用了用于信号端子和电缆屏蔽层的压接端子,连接器特别适合在严苛环境下使用。特别的转角电缆出线口设计,可灵活应对困难的安装条件。

技术特性

  • 90 度灵活电缆出线设计
  • 可现场安装
  • 8 种电缆出线角度 (8 x 45o),适用于任何安装条件
  • 轻松选择位置,可锁定以防止电缆插座旋转
  • 公端和母端版本
  • 编码:A 编码 5 极、A 编码 8 极,以及 D 编码 4 极
  • 完全护套与压接凸缘/压接套管系统,带来高效 360o EMI/RFI 屏蔽层
  • 抗扭矩和防振应力消除
  • 只有几个单一部件,便于组装
  • 小直径电缆,紧凑尺寸
  • M12 锁定螺母,带有滚花和六边形组合形状,可按规定扭矩进行紧固

  • 温度范围
    -40°C 到 85°C
  • 额定电流:
    D-4:4A/A-8:2A
  • 工作电压:
    A-5/D-4: 50 V 直流/A-8:30 V
    直流
  • 接触电阻:
    < 5mΩ
  • 绝缘电阻:
    >100 mΩ



  • 数据传输特征:
    D 类,根据 IEC 11801:2002
  • 数据传输速率:
    10/100 Mbit/s
  • IP 等级:
    IP67
  • 插接次数:
    >100 次插接
  • 标准:
    EN 61373 1 级
    防火性能 EN 45545
    NFF 16101、16102
