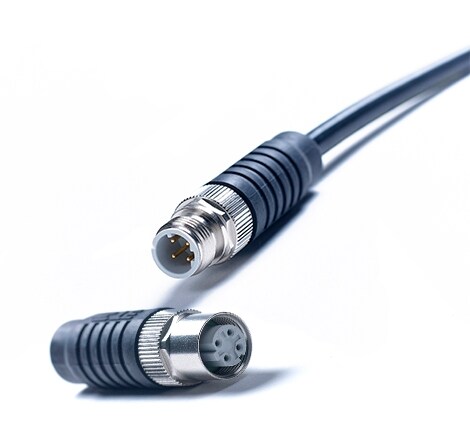

M12 轨道电缆连接器

M12 轨道

专为铁路 (EN45545) 和汽车行业应用设计的新近扩展的 M12 连接器系统提供了一种解决方案,它具有安全可靠的特点,可帮助确保严苛环境中的通讯。

特性

  • 与压盖密封连接器相比,安装时间更短
  • 螺纹手柄更方便抓握,维修时间更短且成本更低

描述

可现场装配的 M12 电缆连接器。我们的压接凸缘技术和机加工的压接端子提供了全方位的 EMI/RFI 屏蔽以及抗扭矩和防振电缆应力消除。这款专为轨道设计的产品具有适当的 IP 防护等级且符合基本轨道标准,可在工厂和现场快速装配。

主要特征

  • 温度范围:

    -40oC(带防护罩时 -30oC)到 85oC

  • 额定电流:

    A-5/D-4:4 安培 A-8:2 安培

  • 工作电压:

    A-5/B-5/D-4:50 V 直流 A-8:30 V 直流

  • 接触电阻:

    < 5 mΩ

  • 绝缘电阻:

 > 100 MΩ

  • 数据传输速率:

    高达 10 GBit/s

  • IP 等级:

    IP67

  • 插接次数:

 > 200 次插接

M12 电缆连接器装配视频(视频)

如何为现场配件装配 M12 电缆连接器。

主要应用

  • 闭路电视
  • 车门控制
  • 乘客信息系统
  • 变频器/转换器控制
  • 列车管理
  • 路旁控制





功能

  • 列车控制
  • 列车通讯
  • 轨道旁控制
  • 轨道旁通讯

标准

  • IEC 11801:2002
  • EN 61373 1 级
  • 防火性能 NFF16101、NFF16102、EN45545
  • EN60529 IP67 等级
