高速连接推动信息娱乐系统。TE 符合 USCAR30 标准的连接器适用于在车载信息娱乐系统中强化高速数据传输。

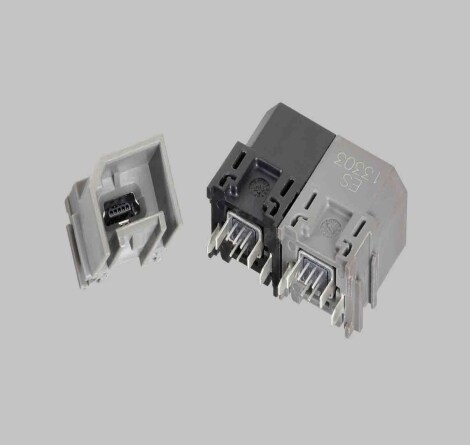

生活驶上快车道。 TE 符合 USCAR30 标准的连接器可改善信息娱乐应用(包括显示器、模块和 USB 连接)的高速数据传输。这些连接器能够捆绑多达 3 个接头,可在装配过程中减少元件贴装并且占用的 PCB 面积较小。这些高速连接器支持行业公认的组件,而且插接插头很容易根据颜色进行区分。这些连接器符合 USB 2.0 要求,工作温度范围为 -40°C/+85°C(+105°C 可选)。该系统支持 USB 以及 LVDS 数据速率,并可适应严苛的汽车环境。

运用

  • 显示器
  • 网关模块
  • USB 连接
  • 后排座椅显示器
  • 后排座椅娱乐

特性

  • 能够捆绑多达 3 个接头
  • 在装配过程中减少元件贴装
  • 占用的 PCB 面积较小
  • 可采用高达 260°C 的回流焊工艺
  • 无需其他焊接工艺
  • Mini B在插拔过程中可免收损坏
  • 与行业公认的组件兼容
  • 提供车辆布线灵活性,适应严苛的封装环境
  • 插接插头很容易根据颜色进行区分

-40°C

符合 USB 2.0 标准要求。

+85°C

-40°C /+85°C(可选 +105°C)的温度范围。

机械

  • 符合 USCAR-2 规定的振动类别 V1
  • 符合 USCAR-2 规定的温度类别 1(类别 2 配备单独的电缆)
  • 符合 USCAR-2 规定的密封类别 S1
  • 符合 USCAR-25 规定的人体工学类别 2
  • AWG 28 到 AWG 20 的电源线径范围
  • AWG 28 到 AWG 26 的信号线径范围

电气

  • 阻抗:90 Ω ± 15%
  • 工作电流:0.5 A
  • 工作电压:5 V
  • 最大 LLCR:50 mΩ
  • 允许电压降:250 mV

标准和规范

  • USCAR-30/USCAR-2
  • USB 2.0(小型 B 增补)
  • GMW3191(仅限抽出)
  • TE 产品规格:108-94286
  • TE 应用规格:114-94128
