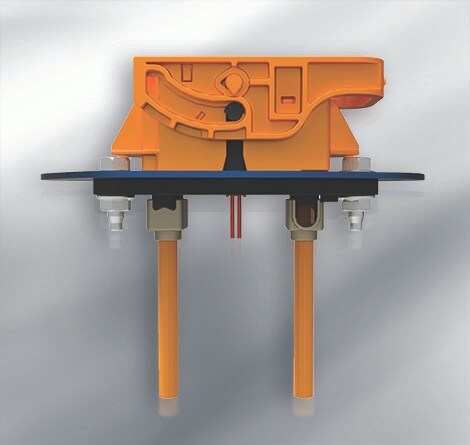

AMP+ 维修断开 SD 125

AMP+ 维修断开 SD 125

在发生短路时拔下插头。该一次拔出两级锁闩可断开电池组并防止电缆发生短路。

安全、简单且小巧的断开解决方案。 TE 的 AMP+ 维修断开 SD 125 能为在混合动力电动汽车中手动断开高电压电池系统提供直观的单掷解决方案。该可扩展的免工具解决方案可通过断开电池组为维修人员提供保护并防止电池组电缆发生短路。在一次拔出中,该两级锁闩会打开 HVIL 电路。端子插接区域上方的保护帽可保证弹片和布线都是安全的。该维修断开没有电气螺栓插入连接,这有助于消除电气连接上方和下方的扭矩。该具有集成保险丝的小外形封装尺寸可留出更多用于能量存储的空间,并使用更少的空间进行 HV 连接,从而为混合动力电动汽车创建更小、更轻且更有效的电池组。

运用

  • 高电压电池组

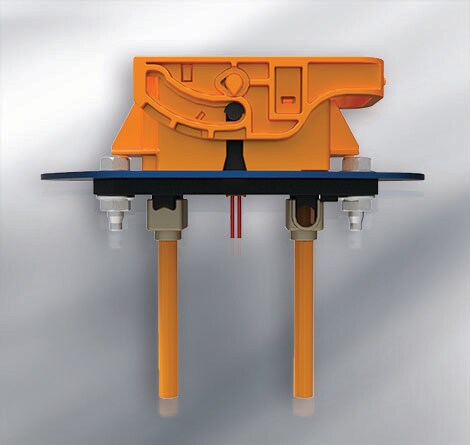

AMP+ 维修断开 SD 125

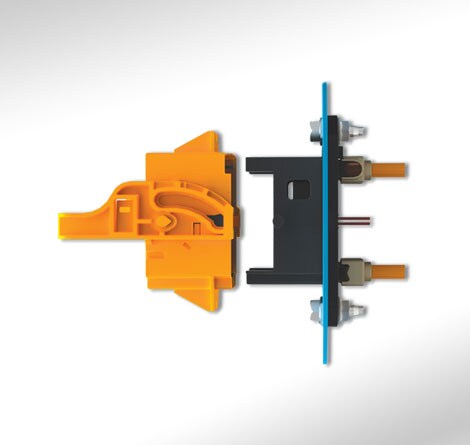

AMP+ 维修断开 SD 125
AMP+ 维修断开 SD 125
AMP+ 维修断开 SD 125

机械

  • 插销种类:手指致动 - 2 级杠杆辅助
  • 插接次数:经过 50 个插接周期的测试
  • 螺柱:M6
  • IP 等级:(非密封版本):IP5k2 (密封版本):IP6k9k
  • HVIL:2x 集成,内部

电气

  • 保险丝额定值:高达 150A
  • 额定电压:450 VDC
  • 温度范围:-40 °C 到 85 °C

标准和规格

  • RoHS
  • 额定值为 V0 的材料
