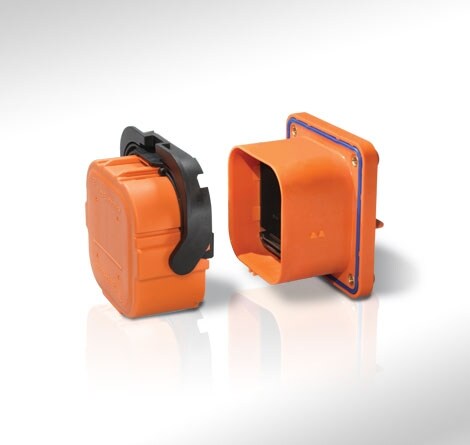

AMP+ 手动维修断开

AMP+ 手动维修断开

无需工具。TE 的触摸安全的免工具断开可保护电动汽车技术人员,避免在工作中遭到高电压的伤害。

维修技术人员所需的保护。 TE 的 AMP+ 手动维修断开可为处理高电压电动汽车的维修技术人员和应急团队提供保护。该免工具断开在 HV 接触体分离之前利用手指致动的两级杠杆来打开 HVIL 电路。该断开解决方案可防止电池组 HV 电缆发生短路。该断开是可扩展的,可用于各种额定保险丝。母端组件上的所有 HV 传导表面都是防手指触碰且触摸安全的。该断开经过 50 次插接测试且符合 RoHS。该 AMP+ 手动维修断开还符合 USCAR-2、USCAR-37 和 IEC 60529 标准和规范。

运用

  • 高电压电池组对电池组

特性

  • 密封
  • 手指致动 - 2 级杠杆辅助插销
  • 无需工具即可分离
  • 2x 集成式内部 HVIL
  • 可扩展的设计
  • 额定电流通过保险丝选择来确定,并且在 65C 环境温度下的最大连续电流限制为 240 安培。
  • 保险丝额定值高达 630A
  • 提供分流(无保险丝)版本
  • 符合 USCAR-2、USCAR-37、IEC 60529、 RoHS 标准
  • 经过 50 个插接周期的测试

机械

  • 插销种类:手指致动 - 2 级杠杆辅助
  • 插接次数:测试至 50 次
  • 螺柱:M6
  • IP 等级:插接:IPx7、IP6k9k / 分离:IP2xb
  • HVIL:2x 集成,内部

电气

  • 保险丝额定值:高达 630A
  • 提供分流(无保险丝)版本
  • 额定电压:495 VDC(保险丝版本)  1000 VDC(分流版本)
  • 工作温度:-40°C 到 65°C
  • 存储温度:-40°C 到 85°C
  • 额定电流:基于保险丝选择

标准和规格

  • USCAR-2
  • USCAR-37
  • IEC 60529
  • RoHS
