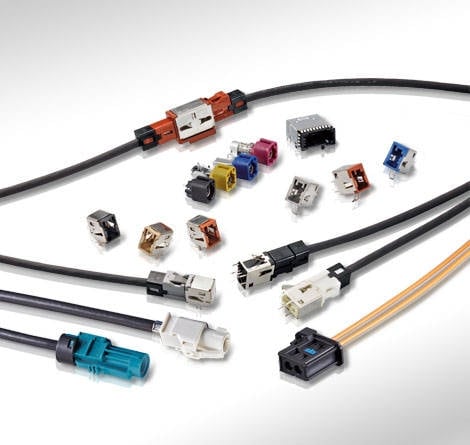

TE高速数据传输(0.5 HSL)连接器

TE高速数据传输(0.5 HSL)连接器

通过超紧凑设计提供高速数据传输。TE 的 0.50 HSL 连接器拥有超紧凑设计,可在车内提供高速数据传输。

大数据,小封装。  TE 的高速数据传输( 0.50 HSL) 连接器在乘用车内提供高速数据传输。这些全屏蔽连接器经过 EMI 优化,可防止在车内大量增加信息娱乐应用时而发生故障。超紧凑设计造就汽车行业最小尺寸之一。这些连接器可提供 6 种对配选择,并支持高达 1Gbit 数据传输。

应用

  • USB 连接
  • 显示器连接
  • 后排座椅连接
  • 相机连接
  • 组合仪表连接

特性

  • 汽车规范 0.50 系列端子
  • 提供 6 种对配选择
  • 适用于回流焊
  • 全屏蔽设计
  • 经过 EMI 优化
  • 专为汽车应用而设计
  • 紧凑外形
  • 电缆组件

机械

  • 线径范围:0.22 – 0.5mm2
  • 插接次数:最少 20
  • 连接器保持力:最小 98N
  • 插入/拔出力:最大 60N

电气

  • 阻抗:90 Ω
  • LLCR 30 毫欧姆
  • 端子电流:≤ 2.5 A 直流 (取决于使用的电缆尺寸)

标准和规范

  • 产品规格:108-78743 接头 (H) / 108-78895 接头 (V)
  • 应用规格:114-5473 0.50 插头组件/ 114-5397 0.50 端子
  • 使用说明书:408-78007
  • USB2.0
  • 符合 RoHS 标准
