产品 (19) 概述

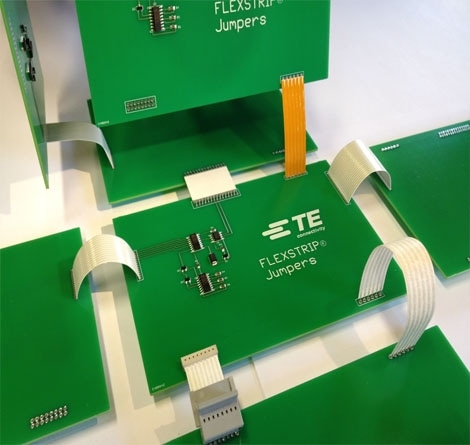

FLEXSTRIP 电缆组件

高柔性、低应用成本

Flexstrip 跳线提供多导线 BTB 连接,可替代传统的点间布线。

高柔性、可靠连接、低应用成本。 Flexstrip 是适合各种需要可靠高性能互连的应用选用的解决方案。Flexstrip 提供一系列的板对板跳线,可反复弯折而不出故障。适用于多种应用的多功能性和独特的设计使得多重定制成为可能。

特性

柔性、绝缘
  • 多功能和高柔性
  • 无需压接或切割,安装成本极低
  • 直接焊接在 PCB 上
  • 环状到扁平绞线的设计提供了抗震可靠性和较长的寿命
  • 单件式铜质结构
  • 铜质导线轧扁,具有较高的弯折寿命
  • 镀锡
  • 4 种绝缘材料
  • 9 种导线间距

应用

  • 工业机械
  • 计算机
  • 手持式终端
  • 条形码读取器
  • 打印机
  • 电梯
  • 水表和气表
  • 消费类设备
  • 家用电器
  • 汽车
  • 电池充电器
相关资料
FLEXSTRIP 电缆组件

高柔性、低应用成本

Flexstrip 跳线提供多导线 BTB 连接,可替代传统的点间布线。

高柔性、可靠连接、低应用成本。 Flexstrip 是适合各种需要可靠高性能互连的应用选用的解决方案。Flexstrip 提供一系列的板对板跳线,可反复弯折而不出故障。适用于多种应用的多功能性和独特的设计使得多重定制成为可能。

特性

柔性、绝缘
  • 多功能和高柔性
  • 无需压接或切割,安装成本极低
  • 直接焊接在 PCB 上
  • 环状到扁平绞线的设计提供了抗震可靠性和较长的寿命
  • 单件式铜质结构
  • 铜质导线轧扁,具有较高的弯折寿命
  • 镀锡
  • 4 种绝缘材料
  • 9 种导线间距

应用

  • 工业机械
  • 计算机
  • 手持式终端
  • 条形码读取器
  • 打印机
  • 电梯
  • 水表和气表
  • 消费类设备
  • 家用电器
  • 汽车
  • 电池充电器
2-1437186-9 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 15
  • 行数 1
  • 导体数量 15
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 PTFE
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 25.4
  • 电线尺寸 .204
  • 绝缘长度 25.4
  • 电线尺寸 24
  • 工组温度范围 -40 – 150
  • Circuit Application Power
5-1437186-0 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 5
  • 行数 1
  • 导体数量 5
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 PTFE
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 25.4
  • 电线尺寸 .204
  • 绝缘长度 25.4
  • 电线尺寸 24
  • 工组温度范围 -40 – 150
  • Circuit Application Power
FST-23A-10 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 10
  • 行数 1
  • 导体数量 10
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 PTFE
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 76.2
  • 电线尺寸 .204
  • 绝缘长度 76.2
  • 电线尺寸 24
  • 工组温度范围 -40 – 150
  • Circuit Application Power
2-1474644-5 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 10
  • 行数 1
  • 导体数量 10
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 25.4
  • 绝缘长度 25.4
  • 工组温度范围 -40 – 125
  • Circuit Application Power
2-1474654-9 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 15
  • 行数 1
  • 导体数量 15
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 25.4
  • 绝缘长度 25.4
  • 工组温度范围 -40 – 125
  • Circuit Application Power
2-1931257-8 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 16
  • 行数 1
  • 导体数量 16
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 114.3
  • 电线尺寸 .204
  • 绝缘长度 114.3
  • 电线尺寸 24
  • 工组温度范围 -40 – 125
  • Circuit Application Power
4-1931257-5 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 12
  • 行数 1
  • 导体数量 12
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) Z
  • 插针排列(左) Z
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 44.45
  • 电线尺寸 .204
  • 绝缘长度 44.45
  • 电线尺寸 24
  • 工组温度范围 -40 – 125
  • Circuit Application Power
4-1931257-7 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 20
  • 行数 1
  • 导体数量 20
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) Z
  • 插针排列(左) Z
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 44.45
  • 电线尺寸 .204
  • 绝缘长度 44.45
  • 电线尺寸 24
  • 工组温度范围 -40 – 125
  • Circuit Application Power
9-6474612-6 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 15
  • 行数 1
  • 导体数量 15
  • 阻抗 117
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 诺梅克斯
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 2.54
  • 长度 76.2
  • 电线尺寸 .204
  • 绝缘长度 76.2
  • 电线尺寸 24
  • 工组温度范围 -40 – 125
  • Circuit Application Power
FSK-62.1A-25 线对板跳线和分路  1
  • 电缆组件类型 跳线
  • Connector System 线到板
  • 连接器和端子端接到 印刷电路板
  • 产品类型 电缆组件
  • 电线类型 实心
  • Number of Positions 25
  • 行数 1
  • 导体数量 25
  • 阻抗 118
  • 额定电流 3
  • 额定电压 300
  • 绝缘材料 Kapton
  • Contact Current Rating (Max) 3
  • 插针排列(右) A
  • 插针排列(左) A
  • 连接器安装类型 Panel
  • Centerline (Pitch) 1.9
  • 长度 53.34
  • 电线尺寸 .129
  • 绝缘长度 53.34
  • 电线尺寸 26
  • 工组温度范围 -40 – 150
  • Circuit Application Power
