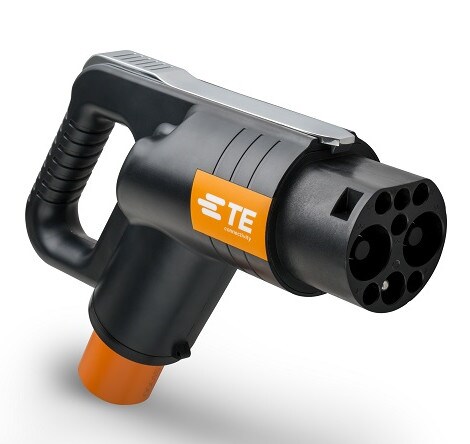

直流充电车辆插头组件

直流充电车辆插头组件

为新能源行业充电设施提供安全、可靠的电流传输

安全、耐久、可靠。 TE Connectivity 拥有自主知识产权的直流充电车辆插头组件符合电动汽车传导充电用连接装置GB/T 的要求,支持模式4 连接方式3 下的快速直流充电。TE 选用高稳定性材料提高产品的牢固性、可靠性和电流输出性能。优良的设计和制造工艺有效延长产品使用寿命。

特性

• 万次以上的插拔保证

• 符合人体工程学原理的设计,插拔便捷

• 便于启动的应急机械解锁机构

• 具备电子锁和电子锁止检测机制

• 采用广泛使用的温控传感器件

• 优良的温升性能

• 耦合后连接器整体符合IP55 防水等级

应用

充电设施 - 直流充电桩

标准和规范

• CQC

• GB/T 20234.1-2015

• GB/T 20234.3-2015

电气规格

• 电压: 直流750 伏

• 电流:125 安,250 安

• 操作温度: -30℃ 到 50℃

• 存储环境温度:- 5℃ 到 40℃,相对湿度: 15%-70%

• 防护等级: IP54/IP55

相关资料
直流充电车辆插头组件

直流充电车辆插头组件

为新能源行业充电设施提供安全、可靠的电流传输

安全、耐久、可靠。 TE Connectivity 拥有自主知识产权的直流充电车辆插头组件符合电动汽车传导充电用连接装置GB/T 的要求,支持模式4 连接方式3 下的快速直流充电。TE 选用高稳定性材料提高产品的牢固性、可靠性和电流输出性能。优良的设计和制造工艺有效延长产品使用寿命。

特性

• 万次以上的插拔保证

• 符合人体工程学原理的设计,插拔便捷

• 便于启动的应急机械解锁机构

• 具备电子锁和电子锁止检测机制

• 采用广泛使用的温控传感器件

• 优良的温升性能

• 耦合后连接器整体符合IP55 防水等级

应用

充电设施 - 直流充电桩

标准和规范

• CQC

• GB/T 20234.1-2015

• GB/T 20234.3-2015

电气规格

• 电压: 直流750 伏

• 电流:125 安,250 安

• 操作温度: -30℃ 到 50℃

• 存储环境温度:- 5℃ 到 40℃,相对湿度: 15%-70%

• 防护等级: IP54/IP55

1-2271798-2 电动、混合动力和燃料电池线束  1
  • 线束类型 GB 直流 EVI 充电线束
  • 配置 Single-Ended
  • 屏蔽 No
  • 工作电压 750
  • 密封 Yes
  • 电缆组件长度 3.92 – 5.08
  • 电压带
  • 安装角度 180
1-2271798-1 电动、混合动力和燃料电池线束  1
  • 线束类型 GB 直流 EVI 充电线束
  • 配置 Single-Ended
  • 屏蔽 No
  • 工作电压 750
  • 密封 Yes
  • 电缆组件长度 3.92 – 5.08
  • 电压带
  • 安装角度 180
2-2271798-1 电动、混合动力和燃料电池线束  1
  • 线束类型 GB 直流 EVI 充电线束
  • 配置 Single-Ended
  • 屏蔽 No
  • 工作电压 750
  • 密封 Yes
  • 电缆组件长度 5
  • 电压带
  • 安装角度 180
2-2271798-2 电动、混合动力和燃料电池线束  1
  • 线束类型 GB 直流 EVI 充电线束
  • 配置 Single-Ended
  • 屏蔽 No
  • 工作电压 750
  • 密封 Yes
  • 电缆组件长度 5
  • 电压带
  • 安装角度 180
