AMP 3K 端接器

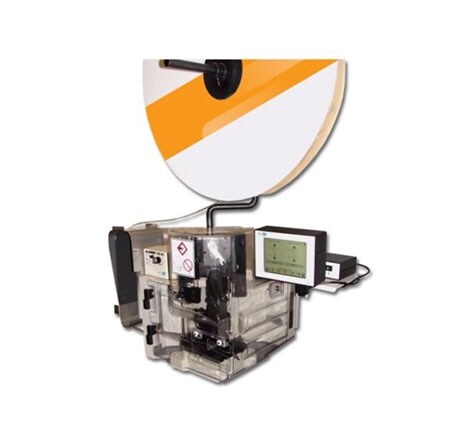

AMP 3K 和 AMP 5K 端接器

旨在以极具竞争力的价格增加半自动机器输出的端接器。最常请求的功能是标准功能,还提供许多可选设备。

采用卷筒端子和接触件的导线端接机器系列中的最新产品。 这些终结器旨在以极具竞争力的价格,满足要求增加半自动机器输出和质量的客户需求。这两款端接器以客户最常请求的功能作为标准功能,并提供多种可选设备,从而以最低的价格灵活满足各种应用的特定需求。

设计

AMP 3K 和 AMP 5K 端接器采用变速器驱动的直流电机,实现了小巧、快速且低噪声的设计。周期时间低于 0.400 秒,且操作声级仅达 76 dBa (AMP 3K) 或 80 dBa (AMP 5K)。

可选设备范围广泛,足以满足您特定的应用需求。AMP 3K 和 AMP 5K 提供了多种选项,包括免工具精密压接高度调整、CQM 能力、拌合计数器以及工作灯,因此可针对特定的应用需求量身定制,不会因多余的功能提高价格。

5,000

最大压接力为 5,000 磅

直流

直流电机设计

0.400

周期时间为 0.400

可选

剥线模块

剥线模块与 AMP 3K、AMP 5K 或 G II 压接机的结合可让您在同一机器上以经济和熟练的方式进行剥线和端子压接操作。

不再需要为单纯的剥线过程使用专用机器。导线在压接前即刻剥线,这意味着在搬运或储存过程中几乎没有机会破坏导线导体。由于导线一旦送入启动传感器,剥线模块便完成剩余工作,因此导线贴装精度也得以提高。

特性

剥线模块
  • 现场安装或作为完整单一设备出厂
  • 接受端部送入和侧部送入 HDM 压接模具 — 32-14 AWG(有轻微修改)
  • 三种操作模式 — 仅压接、仅剥线或剥线与压接
  • 通过脚踏开关或传感器激活
  • 快速进行压接模具转换并轻松调整
  • 通过鼓风方式将废物弹射到收集托盘中
  • 氮化钛涂层的剥线刀带来更长的使用寿命

可选

压接质量监视器 (CQM II)

控制压接高度是确保满足压接操作的严格机械和电子属性的最佳无损方式。压接高度是全新 CQM II 中采用的 5 种不同流程分析方法之一。

CQM II 包含易于使用的直观菜单,并具有增强的监控和图形显示功能。另一项重大改进是能够在非 TE 压接机上使用 CQM II。此款设备具有灵活、精确、方便的特点,能在整个生产区域内规范并提供 TE 压接质量监控。

特性

AMP 3K/AMP 5K 终结器
  • 点动能力
  • 接受重载小型压接模具
  • 免工具拆除压接模具和护套,以实现快速、简单的维护和产品转换
  • 运行安静、快速 — 声音 80/76 dBa,周期时间少于 0.400 秒。
  • 多种可选设备,例如免工具精密压接高度调整、拌合计数器、CQM 能力和工作灯
  • 通用电输入为 100-240 VAC,50/60 Hz
  • 正常生产期间,无法在护套打开状态下运行
  • 最大压接力为 3,000 磅 [1361 kg] (AMP 3K)
  • 最大压接力为 5,000 磅 [2268 kg] (AMP 5K)

优势

AMP 3K/AMP 5K 终结器
  • 一个压接模具平台 — 模块化系列设计
  • 两种款式,三种进料选件:机械式、气动式和伺服式
  • 两款样式的压接模具上使用相同的压线钳、绝缘压接钳和下刀
  • 开放架构,可实现设计灵活性
  • 更精细的增量压接高度调整
