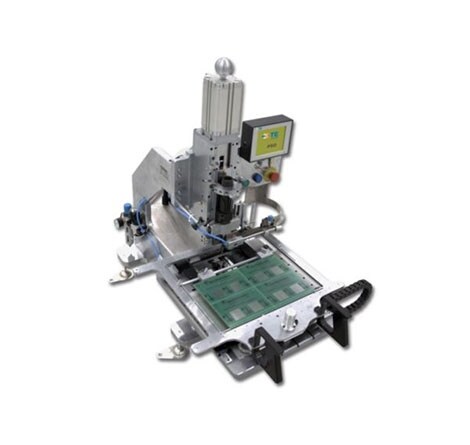

P50 手动台式插针机

P50 手动台式插针机

TE 的单针插入机是成功的产品系列,现又增加了手动操作的台式机,适用于小批量生产、维修工作和样品生产。

P50 手动台式插针机通过滑轨将印刷电路板 (PCB) 放置于气动插入头之下。 常规 PCB 用于控制将指针放置于插入孔之上。激活双手手动启动之后,指针将退针。若检测到针孔,端子将插入生产流程中的电路板。激活双手手动启动之后,指针将退针。若检测到针孔,端子将插入生产流程中的电路板。为满足汽车要求,P50 插针机可以配备插入力监控系统。配合可选的条码扫描器使用,可以以可追溯性为目的存储插入力。

P50 手动台式插针机(英文版本)

观看 P50 手动台式插针机的一段演示。P50 适用于小批量生产、修理作业和样品生产。

0.9

0.9 秒插入速率

3.5

最多 3.5 mm 的 PCB 厚度

特性:P50 插针机

台式设计,获得 CE 认证
  • 手动装载的台式机器
  • PCB 尺寸:最大为 350mm x 300mm;PCB 厚度:1mm - 3.5mm
  • 将气动基极插入头与 P300/P350 兼容转换套件搭配使用
  • 插针存在状态检测
  • 可选的力度监控功能
  • 获得 CE 认证
  • 可加工的产品包括卷料产品、压装端子和焊接端子

应用:P50 插针机

  • 汽车应用
  • 印刷电路板 (PCB)
