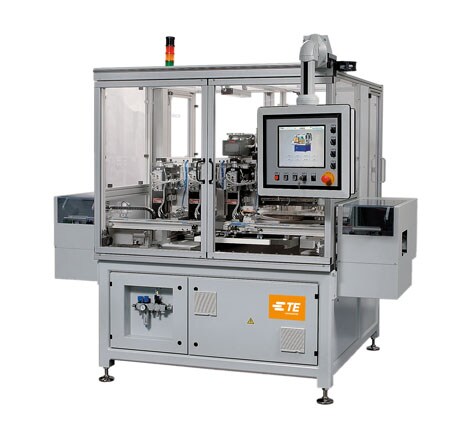

P350 高速插针机

全自动高速机器

TE 的 P350 是一款适用于卷料产品的全自动插针机,具有直插式操作、自动工具变换器和高达每秒 5 次的插入速率。最大程度提高吞吐量并减少废料。

伺服驱动 XY 工作台可以快速地将 PCB 置于中央驱动站下。 自动工具变换器可容纳多达三个插入头,每个插入头都能应用不同的产品。通过独特的旋转插入指针,无需旋转 PCB 就能以多达七种不同的角度应用产品。这使得 P350 能以不同的角度应用产品而不会降低插入速率,也不会产生与 PCB 旋转相关的定位误差。起作用的下部下刀可在插入期间支持 PCB,能够完成箝紧等特殊操作(适用时),且在压装应用中能实时监控力度,从而百分百保证质量。配有触摸屏的图标驱动型软件提供了一个易于使用的直观操作员界面。

5

间距为 0.2 时每秒 5 个周期

3

自动变换器上有多达 3 个插入头

7

多达 7 种不同的角度

特性

全自动、高速
  • 板载容量高达 450 x 450mm [17.5 x 17.5”]。
  • 通过旋转插入指针,无需旋转 PCB 就能以多达 7 种不同的角度应用产品。
  • 插入速率最高可达 5 个周期/秒。
  • 快速更换工具装备固定装置,从而缩短转换时间。
  • 触摸屏界面。
  • 能够加工任何制造商的卷筒穿孔或压装产品。

应用

印刷电路板 (PCB)
  • 卷筒插针
  • 卷筒公端
  • 卷筒母端
