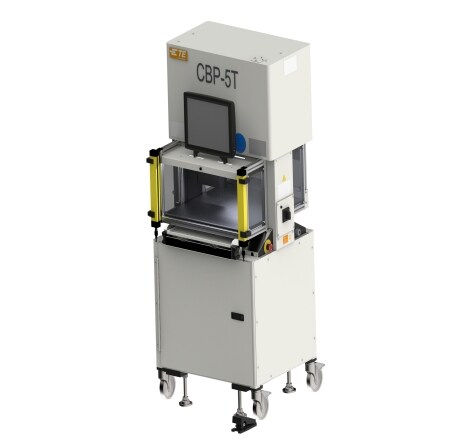

CBP 5T 台式电气伺服压接机

CBP 5T 台式电气伺服压接机

TE 的 CBP 5T 伺服电气压接机能够在紧凑型台式系统中处理大部分柔性插针连接器应用。

力度、距离和速度是所有压接机周期的核心参数。 通过反馈和 PC 控制,CBP 5T 可以实时监控和控制压接机上运行的每个压接机冲程的每个特征。如果该压接机周期的任一方面超出了指定限制,则 CBP 可以停止压接机和冲程中点,以避免对 PCB 造成损害并消除返工和/或废料。这是 CBP 系统优于气动或液力系统的一个独特优势,后两种系统都无法提供同等级别的控制。CBP 机的 PC 控制有助于实现简单且灵活的编程。连接器和工具的所有数据都将输入并存储在数据库中。因此,CBP 可以自动设置并控制每个压接机周期,以减少操作员干预和人为错误。图标驱动型软件中包含视觉提示和操作员交互,可确保每次压接机周期都能在第一次就正确完成。

PC

由 PC 控制

5 吨

5 吨受力量

3-5

3-5 秒压接冲程

特性

台式设计,占用空间小
  • PCB 容量为 18 x 24"
  • 压接机受力量为 5 吨
  • 能够监控和控制每个压接机周期的力度、距离和速度
  • 每个压接的元件都有完整的 SPC 数据,以实现质量保证和可追溯性
  • 数据库驱动型软件可实现简单编程和自动设置
  • 封装小巧,可完成中小批量的产品级别

应用

  • 插针连接器
  • 印刷电路板 (PCB)
