产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

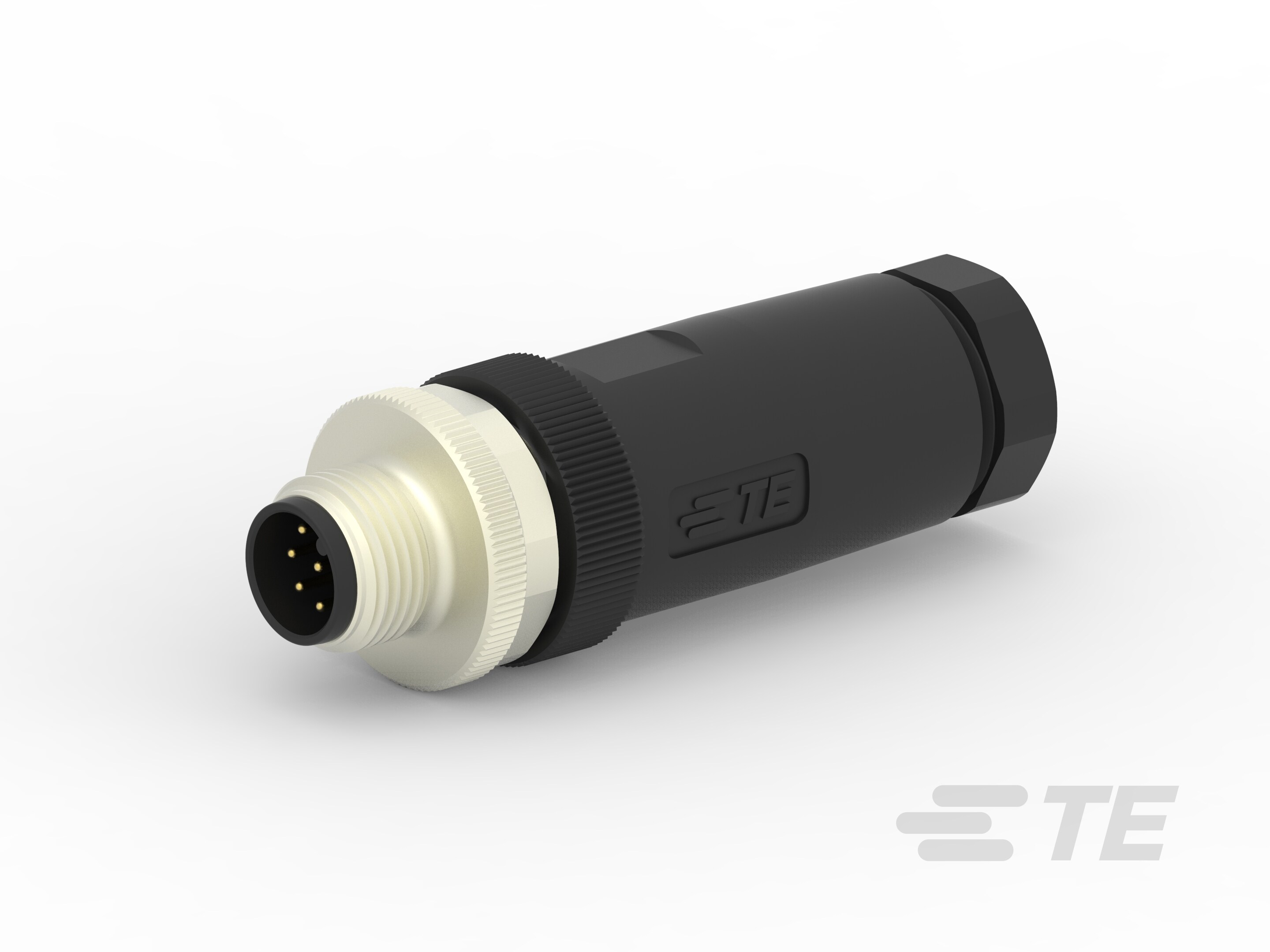

  • 组件类型 : 电连接器

  • 产品类型 : 连接器

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 外壳尺寸 : 20

  • 屏蔽 :

  • 连接器种类 : 插头

  • 外壳类型 : 塑料

  • 附件颜色 : 黑色

  • 预接线 :

结构特性

  • Number of Positions : 8

  • 电源针数量 : 0

  • 信号针数量 : 8

  • 预装 :

  • 键控 : A

  • 工厂安装的后壳 :

电气特征

  • 工作电压 (VAC): 30

  • 工作电压 (VDC): 30

主体特性

  • 外壳材料 : PBT

  • 绝缘材料 : Polyamide 66 GF25

  • 环境保护类型 : 弹性体密封

  • O 形环材料 : 硅胶

  • 环境保护 : IP67

  • 周边密封材料 : 硅胶

接触件特性

  • Contact Current Rating (Max) (A): 2

  • 反向极性 : 标准

  • 端子类型 : 公端子

机械附件

  • 极性代码 : A

  • 接合对准类型 : 键控

  • 接合对准 : 带有

  • 凸缘 : 不带

  • 接合固定类型 : 螺纹连接

尺寸

  • 线缆尺寸 : .82 – .2 mm² [ 18 – 24 AWG ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -104 – 185 °F ]

  • IP 防水密封等级 : IP67

  • IP 防尘密封等级 : 6

操作/应用

  • Circuit Application : Signal

  • 耐用性等级 (Cycles): 100

其他

  • 现场维修 :

产品合规性
