产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

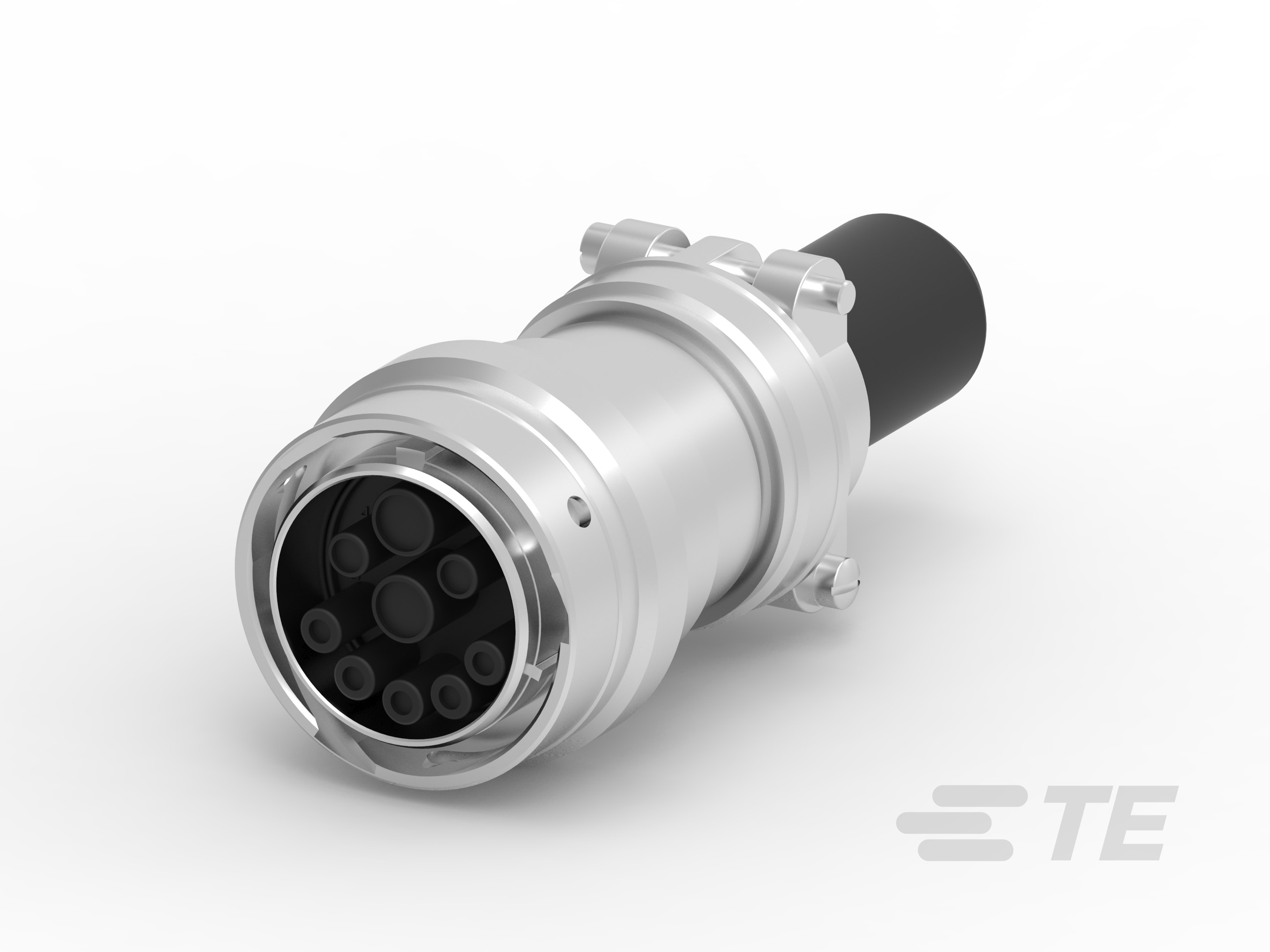

  • 连接器形状 : 圆形

  • 连接器系统 : 线到线

  • 连接器和壳体类型 : 母端子护套

  • 可密封 :

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 :

结构特性

  • 连接器密封件代码 : N 密封件

  • 连接器修改 : 线夹

  • 位数 : 9

电气特征

  • 工作电压 (VDC): 250

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 绿色

接触件特性

  • 端子类型 : 插座

  • 端子大小 : 尺寸 12, 尺寸 16, 尺寸 8

  • 接合插针直径 (mm): 1.5, 2.5, 4

  • 接合插针直径 (in): .059, .098, .157

  • 端子额定电流(最大值) (A): 13, 25, 60

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 引导槽

  • 应力消除 : 带有

  • 连接器安装类型 : 电缆安装(自由悬挂)

  • 端子位置保证 :

尺寸

  • 产品长度 : 81.05 mm [ 3.191 in ]

  • 连接器高度 : 49.32 mm [ 1.942 in ]

使用环境

  • 工作温度(最大值) (°C): 70, 75, 80, 85, 90, 100, 105, 110, 120, 125

  • 工作温度(最大值) (°F): 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 保护等级 : IP67

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 能够保证连接器位置 :

  • 可维修 :
