特性

请查看产品文档或联系我们以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

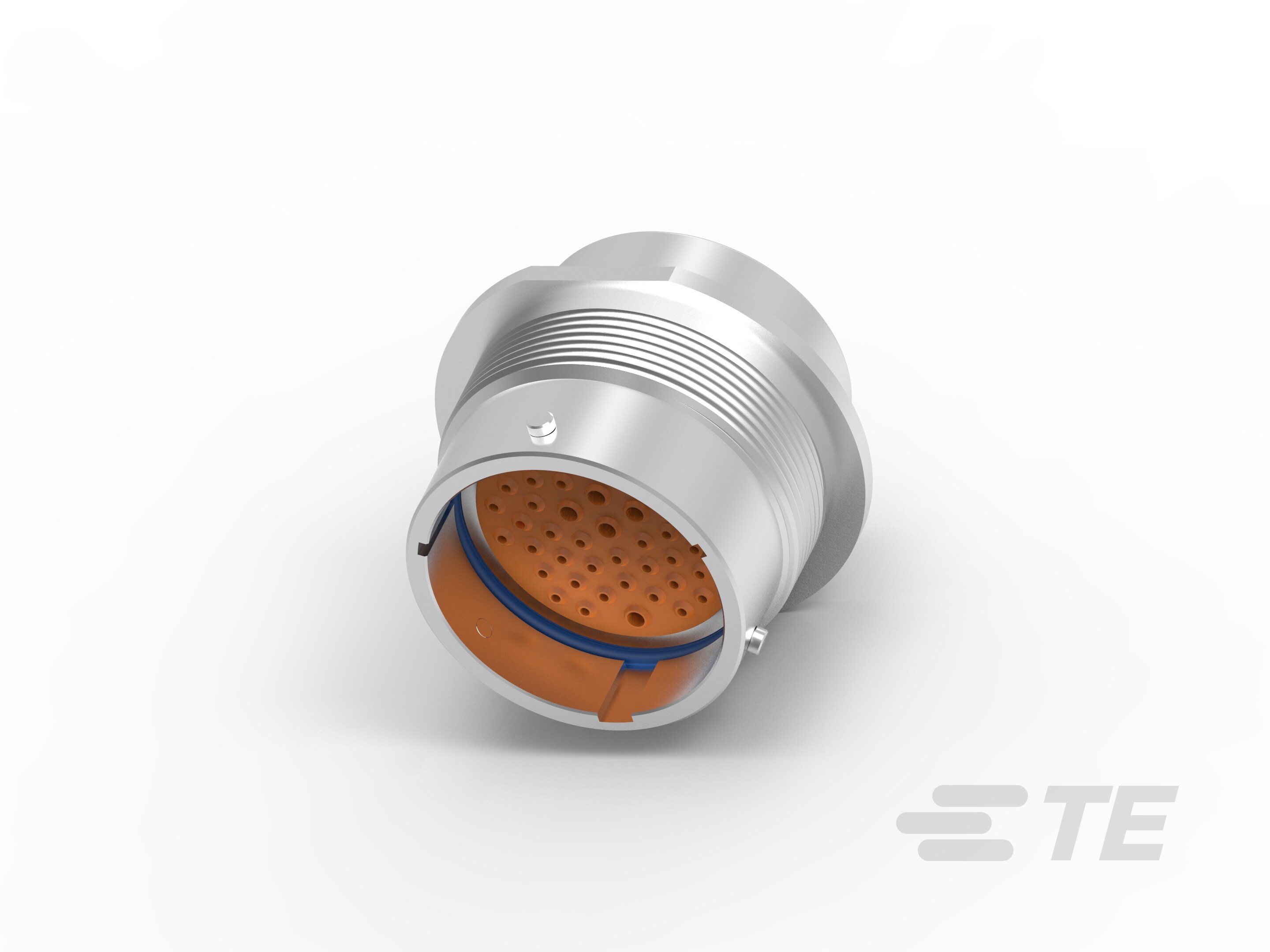

  • 连接器种类  公端子外壳

  • Connector System  线到线

  • Sealable 

  • 混合型连接器 

  • 主要锁定特性  外壳集成

  • 应变消除  根据附件添加

结构特性

  • Number of Positions  47

电气特征

  • 工作电压 (VAC) 250

主体特性

  • 电缆出口角度  180°

  • 颜色  自然

接触件特性

  • 接合插针直径 (mm) 1, 1.5

  • 接合插针直径 (in) .039, .059

机械附件

  • 端子位置保证 

  • 安装特性 

  • 极化 

尺寸

  • 高度 41.83 mm [ 1.647 in ]

使用环境

  • 工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

行业标准

  • 保护等级  IP67

包装特性

  • 封装方法  包装

  • 封装数量  1

其他

  • 能够保证连接器位置 

  • 可维修 
