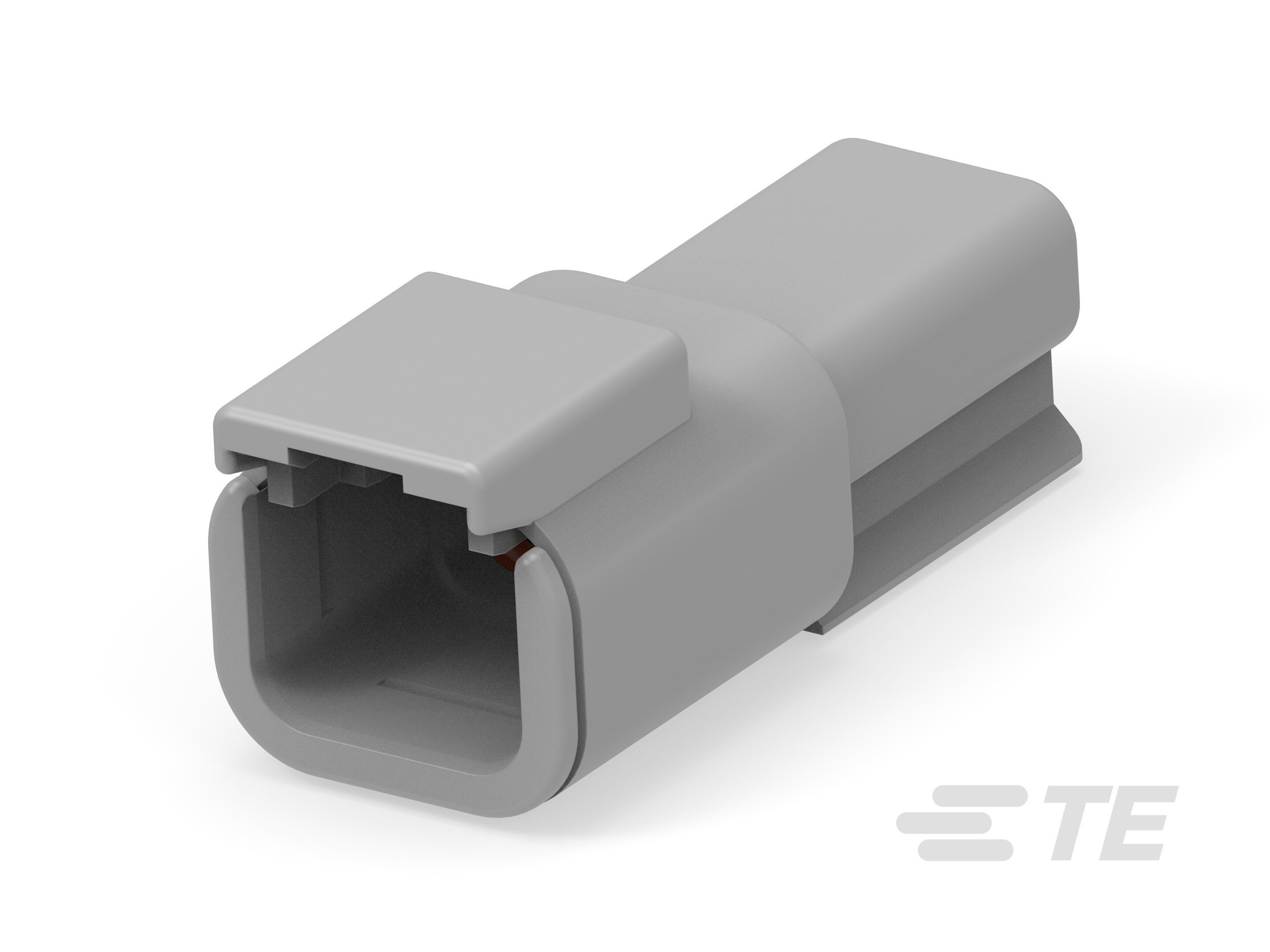

德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子,且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。 查看全部 DEUTSCH DTM HOUSINGS (87)

产品图纸

产品规格

产品环境合规性

特性

产品  描述

德驰 DTM 护套提供 2、3、4、6、8 和 12 多种位数排列方式并使用 20 号德驰端子,且各个端子的持续电流为 7.5 安培。DTM 护套采用集成锁扣进行对配。 查看全部 DEUTSCH DTM HOUSINGS (87)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 公端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 : 根据附件添加

结构特性

  • Number of Positions : 2

  • 行数 : 1

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VDC): 250

主体特性

  • 颜色 : 灰色

  • 电缆出口角度 : 180°

  • 主体材料 : PA GF

接触件特性

  • 接合插针直径 : 1 mm [ .039 in ]

  • Contact Current Rating (Max) (A): 7.5

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 16.21 mm [ .638 in ]

  • 高度 : 16.21 mm [ 0.638 in ]

  • 长度 : 41.15 mm [ 1.62 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

行业标准

  • 保护等级 : IP68

  • UL 易燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试

其他

  • 能够保证连接器位置 :

  • 可维修 :
