产品  描述

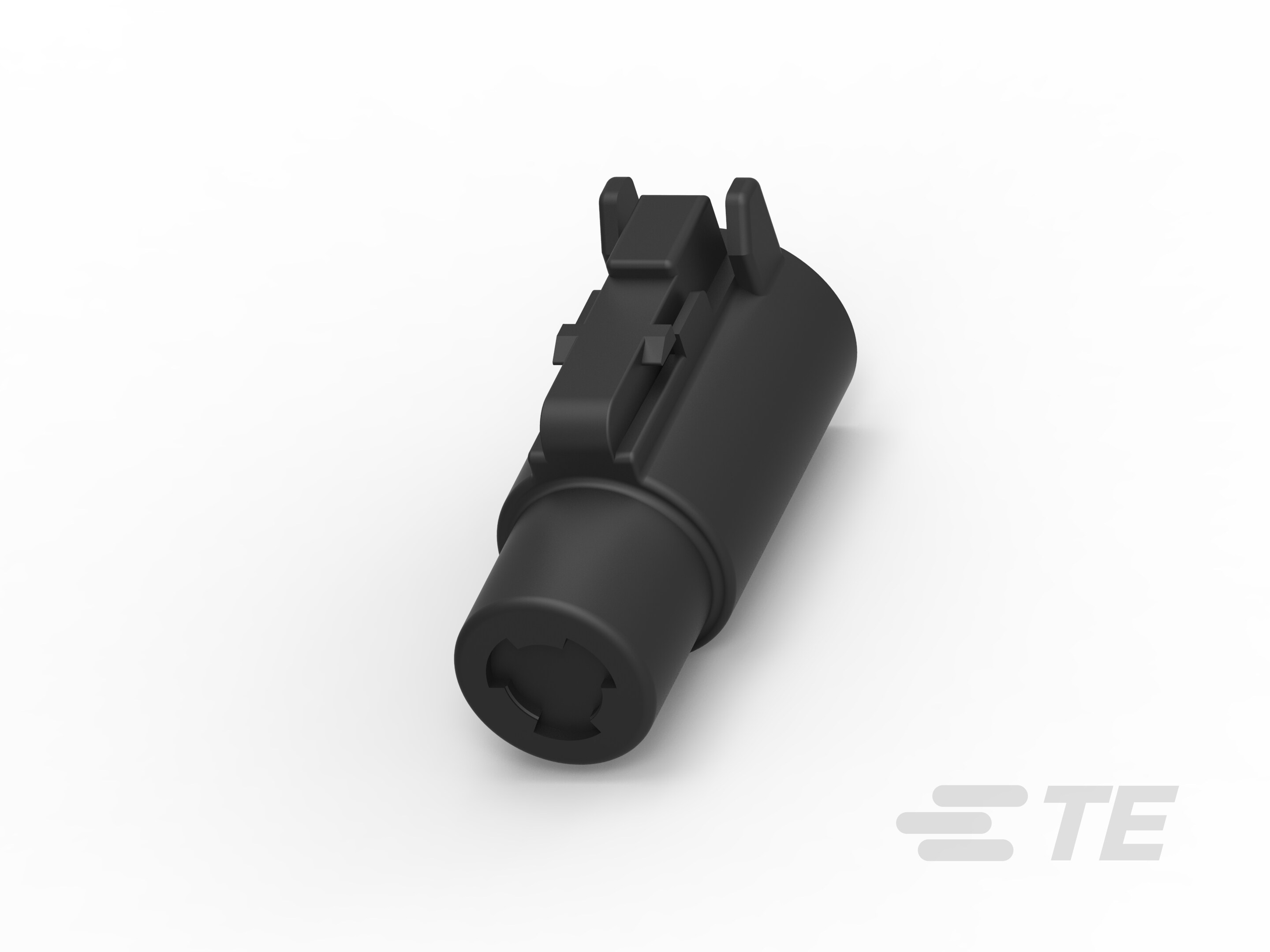

德驰 DTHD 护套提供三种尺寸,可负载 25、60 或 100 安培的电流。这些单端子连接器采用集成锁扣进行插接,并且可以进行直插式安装或使用。 查看全部 DEUTSCH DTHD HOUSINGS (12)

产品图纸

CAD 文件

特性

产品  描述

德驰 DTHD 护套提供三种尺寸,可负载 25、60 或 100 安培的电流。这些单端子连接器采用集成锁扣进行插接,并且可以进行直插式安装或使用。 查看全部 DEUTSCH DTHD HOUSINGS (12)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 母端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 : 根据附件添加

结构特性

  • Number of Positions : 1

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VDC): 250

主体特性

  • 颜色 : 黑色

  • 电缆出口角度 : 180°

  • 主体材料 : 其他

接触件特性

  • 接合插针直径 : 4 mm [ .157 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

尺寸

  • 宽度 : 22.23 mm [ .875 in ]

  • 高度 : 27.33 mm [ 1.076 in ]

  • 长度 : 38.05 mm [ 1.498 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

行业标准

  • 保护等级 : IP76

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 1

其他

  • 可维修 :
