产品  描述

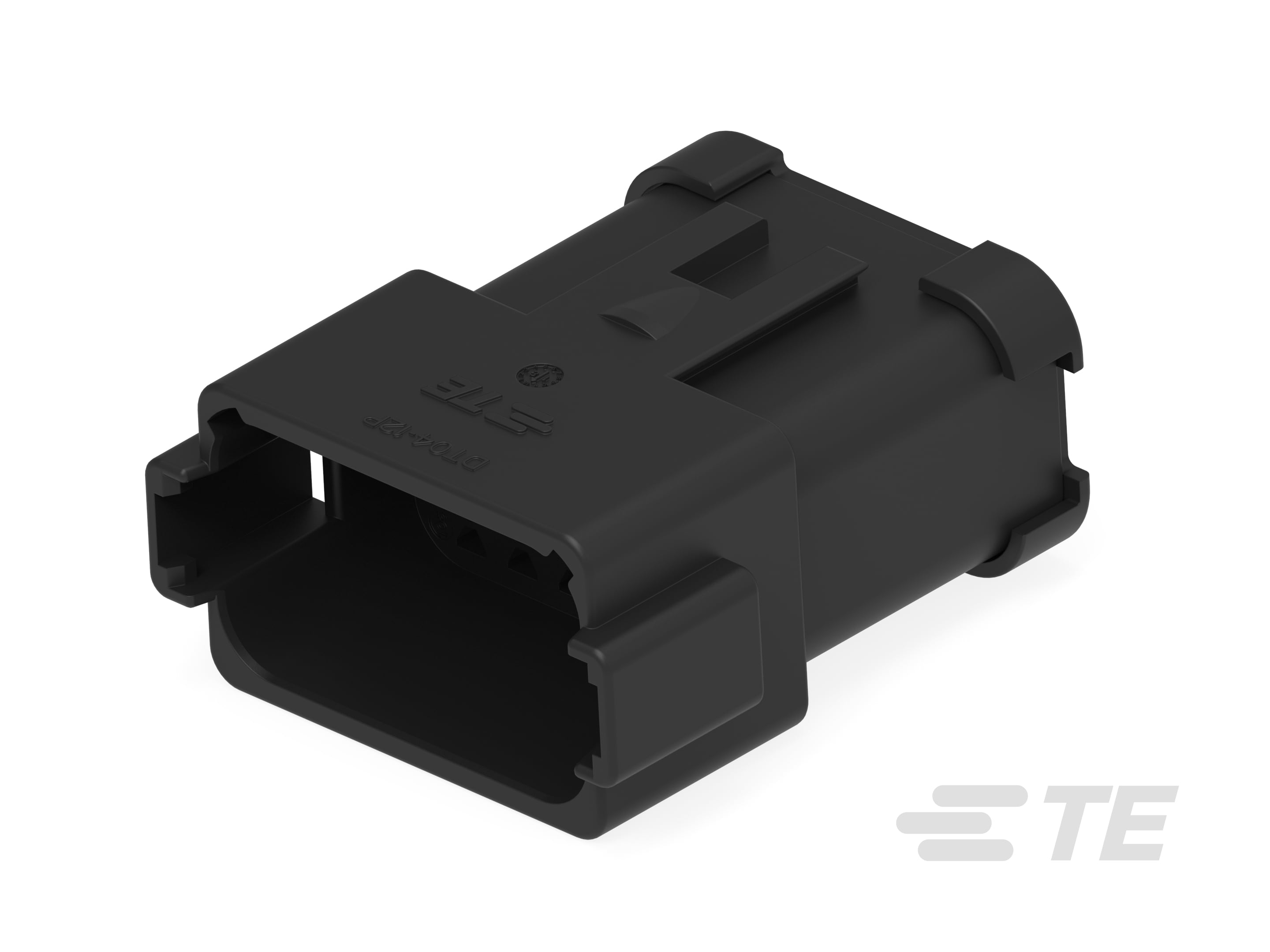

DEUTSCH DT housings are available in 2, 3, 4, 6, 8, and 12 pin counts and use size 16 DEUTSCH contacts, each with 13-amp continuous capacity. The housings feature an integrated latch for mating. 查看全部 DEUTSCH DT HOUSINGS (395)

产品图纸

目录页/数据表

产品规格

特性

产品  描述

DEUTSCH DT housings are available in 2, 3, 4, 6, 8, and 12 pin counts and use size 16 DEUTSCH contacts, each with 13-amp continuous capacity. The housings feature an integrated latch for mating. 查看全部 DEUTSCH DT HOUSINGS (395)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 公端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 : 根据附件添加

结构特性

  • Number of Positions : 12

  • 行数 : 2

主体特性

  • 颜色 : 黑色

  • 连接器代码 : B

  • 电缆出口角度 : 180°

  • 主体材料 : PA GF

接触件特性

  • 接合插针直径 : 1.5 mm [ .059 in ]

  • Contact Current Rating (Max) (A): 13

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 4.5 mm [ .175 in ]

尺寸

  • 宽度 : 20.83 mm [ .82 in ]

  • 高度 : 47.19 mm [ 1.858 in ]

  • 长度 : 40.56 mm [ 1.597 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 保护等级 : IP68

  • UL 易燃性等级 : 按照 UL-94 标准进行的 20 mm 火焰测试

包装特性

  • 封装方法 : 包装

其他

  • 可维修 :

产品合规性
