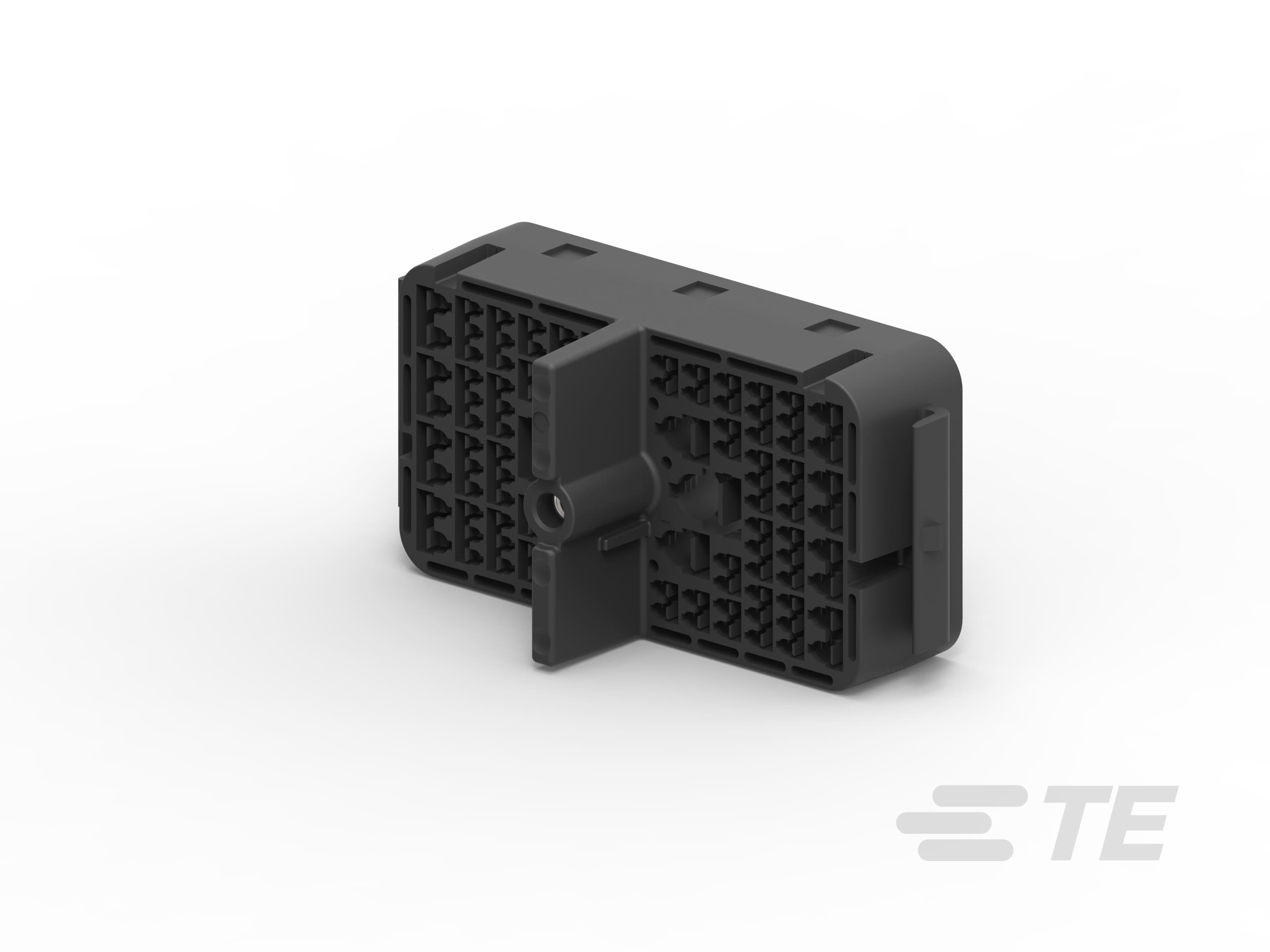

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器形状 : 矩形

  • 连接器系统 : 线到线

  • 连接器和壳体类型 : 公端子护套

  • 可密封 :

  • 连接器和端子端接到 : 电线和电缆

  • 主要锁定特性 : 外壳集成

  • 混合型连接器 :

结构特性

  • 位数 : 102

  • 行数 : 16

  • 空白孔位 : 0

电气特征

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

  • 标称电压架构 (V): 12, 24, 48

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 插针

  • 端子大小 : 尺寸 12, 尺寸 16, 尺寸 4, 尺寸 8

  • 接合插针直径 (mm): 1.59, 2.39, 3.61, 5.72

  • 接合插针直径 (in): .063, .094, .142, .225

  • 端子额定电流(最大值) (A): 13, 25, 60, 100

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 应力消除 : 带有

  • 连接器安装类型 : 面板安装

  • 端子位置保证 :

壳体特性

  • 外壳材料 : PA GF

  • 中心线(间距) (mm): 4.45, 6.71, 22.5

  • 中心线(间距) (in): .175, .264, .886

尺寸

  • 兼容的绝缘直径范围 (mm): 1.35 – 3.05, 2.46 – 4.01, 3.43 – 5.59, 6.63 – 7.42

  • 兼容的绝缘直径范围 (in): .053 – .12, .097 – .158, .135 – .22, .261 – .292

  • 行间距 (mm): 3.81, 4.83, 6.6, 7.62, 8.61, 8.63

  • 行间距 (in): .15, .19, .26, .3, .339, .34

  • 产品长度 : 54.38 mm [ 2.141 in ]

  • 产品宽度 : 125.76 mm [ 4.951 in ]

  • 连接器高度 : 62.64 mm [ 2.466 in ]

使用环境

  • 工作温度(最大值) : 125 °C [ 257 °F ]

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • 与机构/标准产品兼容 : SAE J2030

包装特性

  • 封装方法 : Box

  • 封装数量 : 72

其他

  • 能够保证连接器位置 :

  • 可维修 :
