概述

DOG2 MEMS
CAN J1939 测斜仪
是用于自动倾翻防护的
完美解决方案。

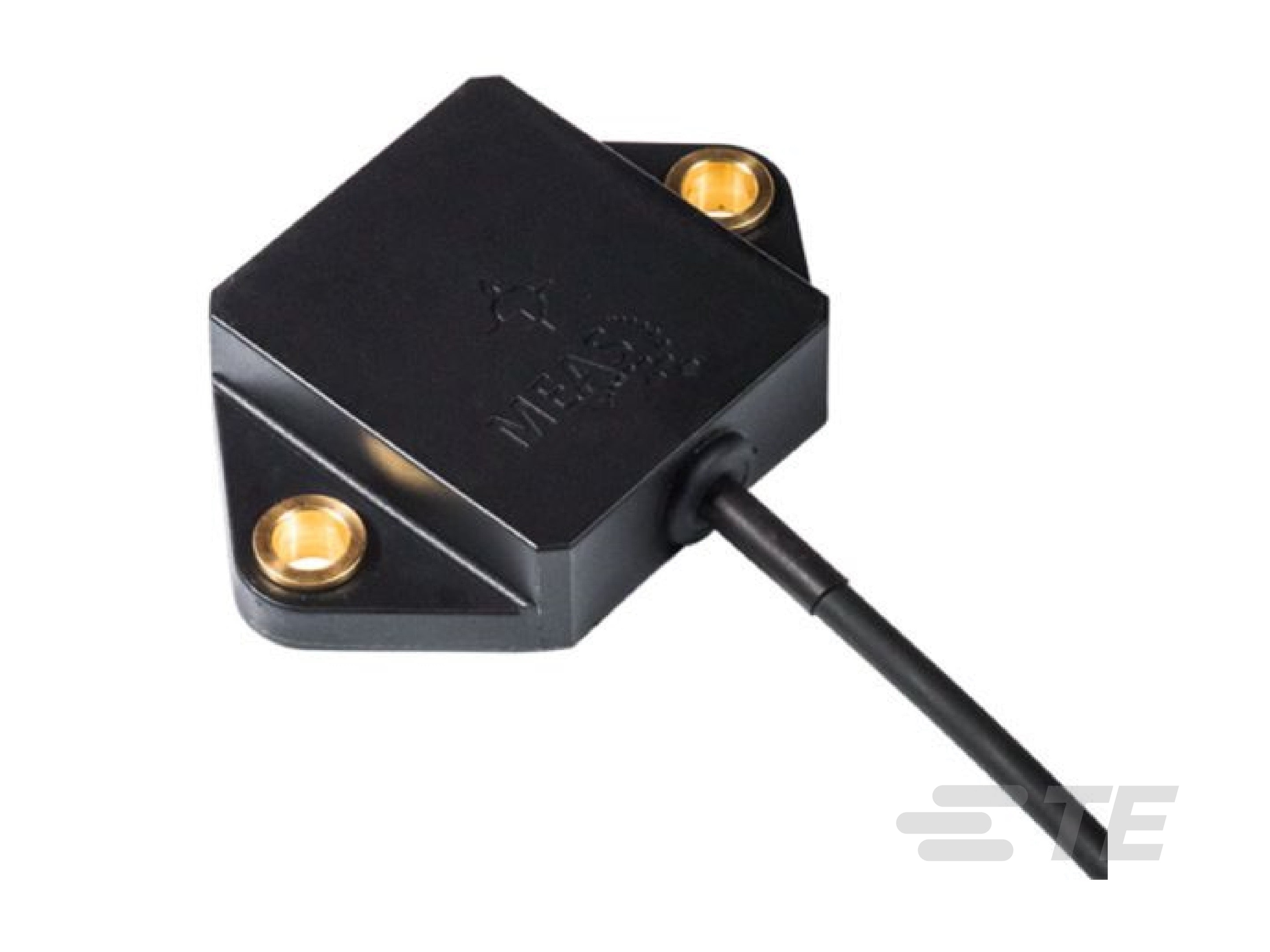

双轴倾角传感器 - DOG2 系列

这款设备响应快,精度高,是移动调平应用的理想选择。产品经过温度补偿等数字信号处理。 集成式滤波器可提高性能,使传感器可用于诸多噪声环境(如振动环境)。该测斜仪包含强大的数字信号处理功能,可提供各种不同的滤波算法,从而为 OEM 客户提供特定的解决方案。传感器可针对不同环境加以调整,从而实现最佳性能。角度量程和电气连接(即电缆和连接器)还可以根据客户要求定制。PA6.6 壳体非常小巧,且具备压缩限制器衬套,可实现传感器的安全安装。它还兼容机油、润滑油和燃油。因此,经常用于发动机和车辆应用。

± 90°

测量范围

0.5°

工作温度:-40°C – +85°C

应用

  • 加载&卸载倾角监测
  • 载人电梯
  • 桅杆角度
  • 底盘、吊杆
  • 道路坡度监测
  • 铲斗倾角
  • 座舱调平
  • 深度控制
  • 摊铺设备工具调平
  • 起重机底盘调平
  • 活动房屋自动调平

优点

  • 双轴倾角测斜仪
  • 测量范围:±90°
  • CAN J1939 接口
  • 8 – 30 VDC 电源电压
  • 12 位分辨率
  • 100 Hz 刷新率
  • 温度范围:-40°C – +85°C
  • 典型精确度:0.5° (-40°C – 85°C) | 0.15° (25°C)
  • 数字信号处理包括:滤波器(如振动减幅)和温度补偿
x

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 接口  数字

电气特征

  • 电源电压 (VDC) 8 – 30

端接特性

  • 安装  水平

尺寸

  • 测量范围 (°) 最多 +/- 90

  • 尺寸 (mm) 最多 70

  • 精度 (°) 最多 +/- .5

  • 分辨率 (°) 最多 +/- .01

使用环境

  • 测量原理  MEMS

  • 工作温度 (°C) -40 – 85

包装特性

  • 封装  塑料外壳

其他

  • 测量轴  双轴

  • 保护等级  IP 67

  • 数字接口  CAN J1939

  • 连接  连接器 TE/AMP
