概述

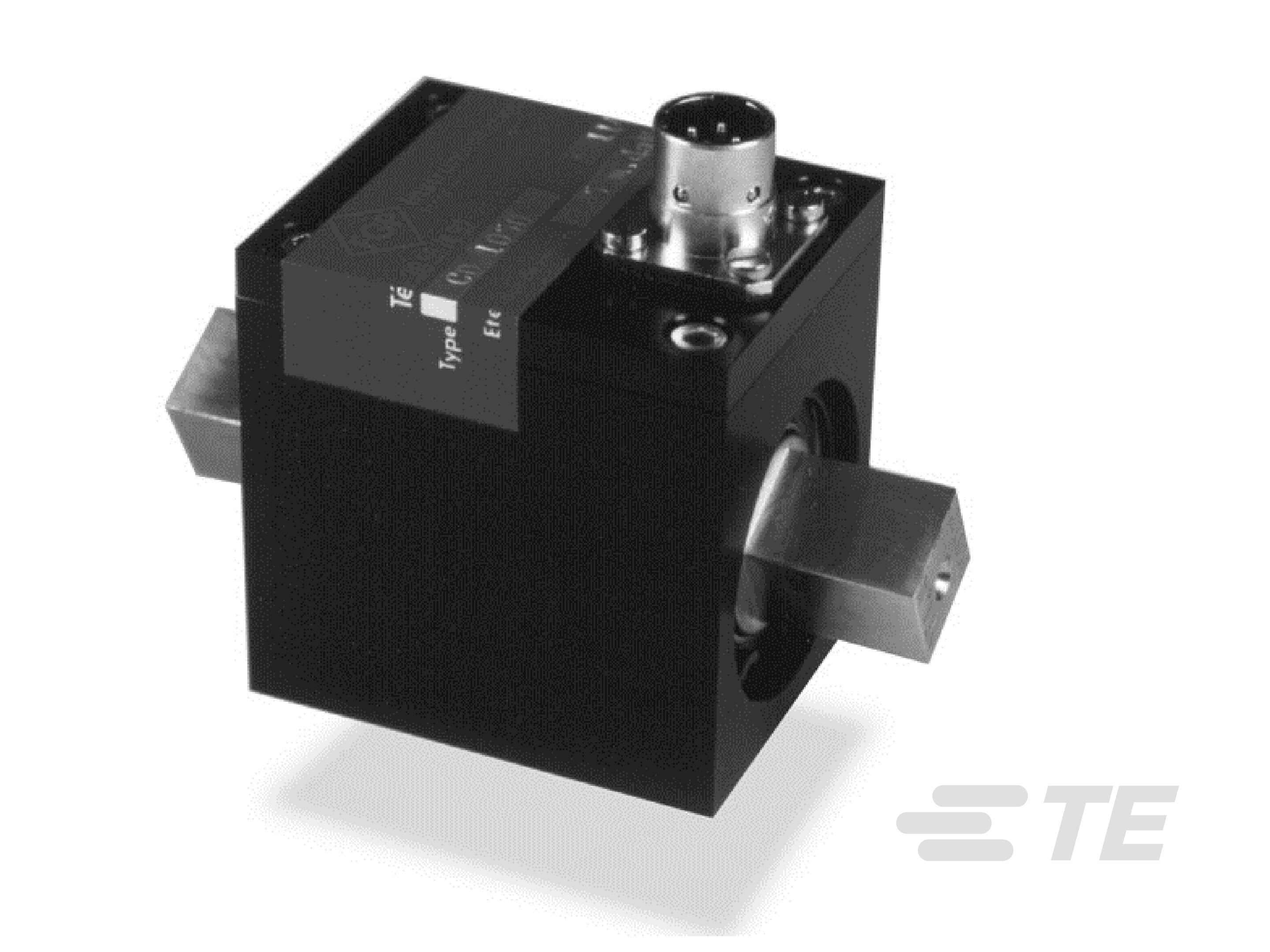

产品采用不锈钢结构,适合多种严苛环境。 CD1050 安装有金属应变片组成的惠斯通电桥,可提供优异的温度稳定性。另外有内置放大器的放大输出型号可选。

特性

  • 方形过程连接
  • 量程:±5 ~ ±7,000 Nm(±4 ~ ±5,600 lbf. ft)
  • 不锈钢
  • 电缆密封套或连接器输出
  • 应要求提供内置放大器
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  动态扭矩传感器

电气特征

  • 满量程范围 (Nm) 5 – 7000

  • 满量程范围 (lbf) 4 – 5600

  • 电源电压 (VDC) 10, 10 – 30, 15

信号特征

  • 输出信号  ±2 mV/V, ±2 V, ±5 V

使用环境

  • 工作温度 -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 旋转速度 (RPM) 1000 – 3000

其他

  • 力作用方向  逆时针, 顺时针

  • 精确度 (% of FS) ±.25

  • CTR 零点漂移 (%FS/°C) ±.5/50

  • 灵敏度漂移 (%FS/°C) 1/50
