概述

TMS-SCE™ 标志套管旨在满足对导线和电缆标识的高性能要求。 TMS-SCE™ 标志套管采用耐用且阻燃的辐射交联热收缩聚烯烃制成,可用于包括航空航天、军事、赛车运动以及石油和天然气在内的多种应用。TMS-SCE™ 标志套管满足 SAE-AMS-DTL-23053/5 1 类的性能要求。该标志在打印后即可永久保留,即使出现磨损、接触腐蚀性清洗溶剂和军用燃料和石油,仍然清晰可辨。TMS-SCE™ 满足 SAE AS5942 和 MILSTD-202 方法 215 的标志性能要求。
TMS-SCE™ 标志套管的收缩比达 3:1。轻量级 3:1 产品具有极快的收缩性能并且涵盖较广泛的导线直径,因此可简化
库存。

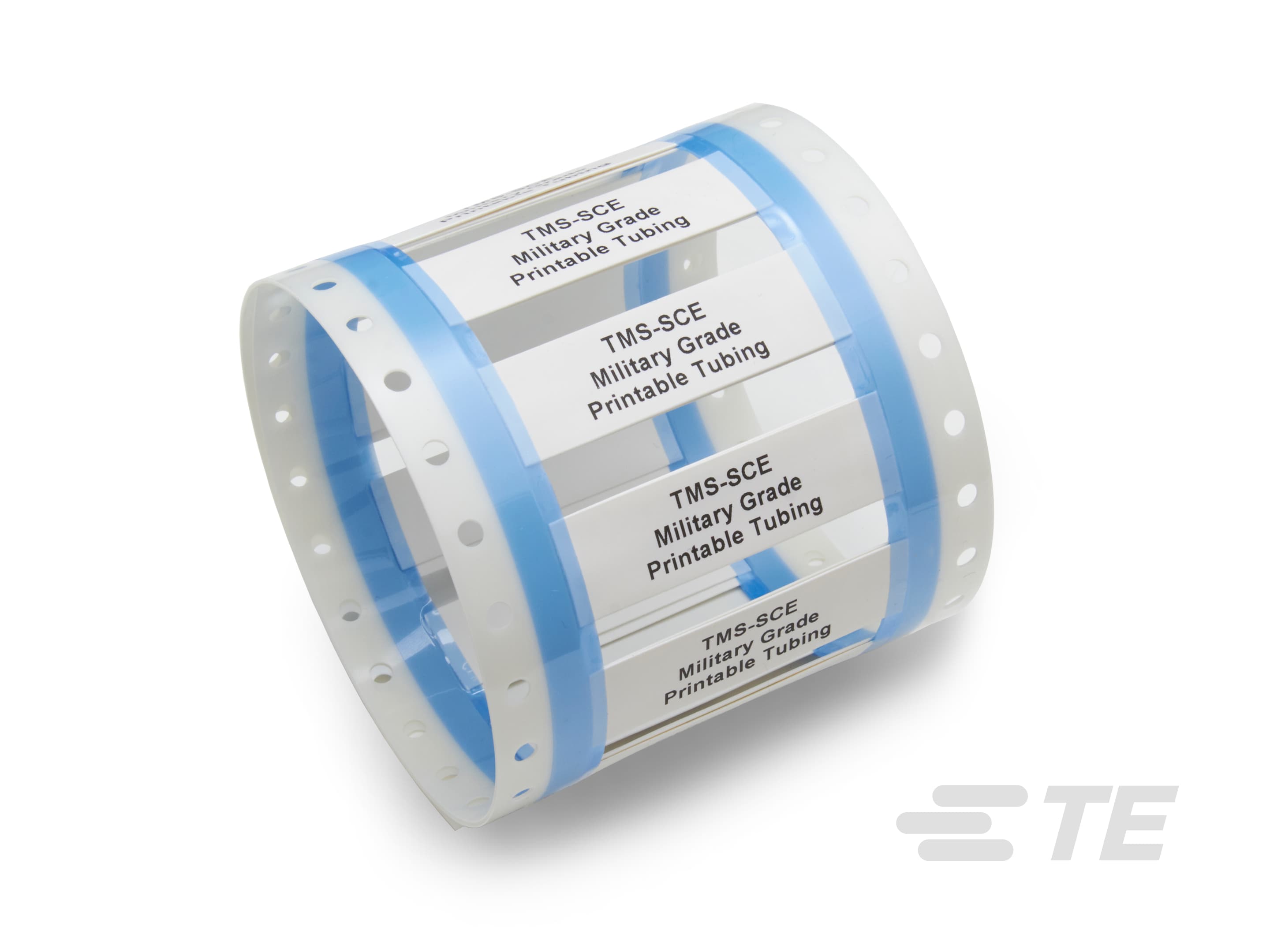

套管以“梯格”结构提供,并且水平保持在两个打孔的聚酯带之间,易于打印和配套。

特性和优点

  • 适用于热转印打印
  • 永久性标识套管
  • 轻量设计,适合航空航天应用
  • 军用规范级材料和打印性能
  • 3:1 收缩比
  • 获得 CSA 认证
  • 获得 UL 认证
工作温度范围

-55oC 至 135oC(-67°F 至 275°F)

规范和认证
  • SAE-AMS-DTL-23053/5
  • SAE AS5942
  • EN45545-2 R24 HL2
  • NFPA130
  • MIL-STD-202 方法 215
  • UL STD 224 - E35586
  • 获得 CSA 认证(文件 31929)
推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124/T6112DS
色带:TMS-RJS-RIBBON-4RPSCE
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-023
产品规格表:RW-2511

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 可打印套管类型  分段套管

  • 可打印套管等级  军事

主体特性

  • 收缩率  2:1, 3:1

  • 主要产品颜色  橙色, 灰色, 白色, 紫色, 紫色, 红色, 绿色, 蓝色, 黄色, 黑色

  • 每个套管的标记数  1, 2, 3, 4

尺寸

  • 产品长度 (mm) 12.7, 16.94, 25, 25.4, 29.64, 42.34, 50, 50.8

  • 产品长度 (in) .5, .66, 1, 1.16, 1.66, 2

  • 原始内径(最小值) (mm) 2.36, 2.38, 3.18, 4.75, 4.76, 6.35, 9.53, 12.7, 19.05, 25.4, 38.1, 50.8, 57.1, 57.15

  • 原始内径(最小值) (in) .093, .125, .187, .25, .375, .5, .75, 1, 1.5, 2, 2.25

  • 收缩后内径(最大值) (mm) .79, 1.07, 1.17, 1.5, 1.57, 2.1, 2.11, 3.18, 4.2, 4.22, 6.3, 6.35, 8.4, 8.46, 19, 19.05, 25.4

  • 收缩后内径(最大值) (in) .031, .042, .046, .062, .083, .125, .166, .25, .333, .75, .752, 1

  • 兼容电缆直径范围 (mm) .8 – 1.9, .81 – 1.9, 1.1 – 2.6, 1.11 – 2.66, 1.2 – 1.9, 1.7 – 4, 1.75 – 4.06, 2.3 – 5.4, 2.31 – 5.46, 3.4 – 8.1, 4.6 – 10.7, 4.64 – 10.79, 6.9 – 16.2, 9.2 – 21.5, 20.9 – 33, 22.3 – 50.8, 27.9 – 44.9

  • 兼容电缆直径范围 (in) .032 – .075, .044 – .105, .05 – .075, .069 – .16, .091 – .215, .137 – .32, .183 – .425, .275 – .64, .366 – .85, .825 – 1.3, .879 – 2, .88 – 2, 1.1 – 1.75, 1.1 – 1.77

使用环境

  • 工作温度范围  -55 – 135 °C [ -67 – 275 °F ]

打印机/标签特性

  • 前期划痕数量  1, 2, 3

  • 打印机类型  热转印

包装特性

  • 封装数量  250, 1000, 2500, 5000

参考编号

  • TE 内部编号 CAT-T3437-T548
