概述

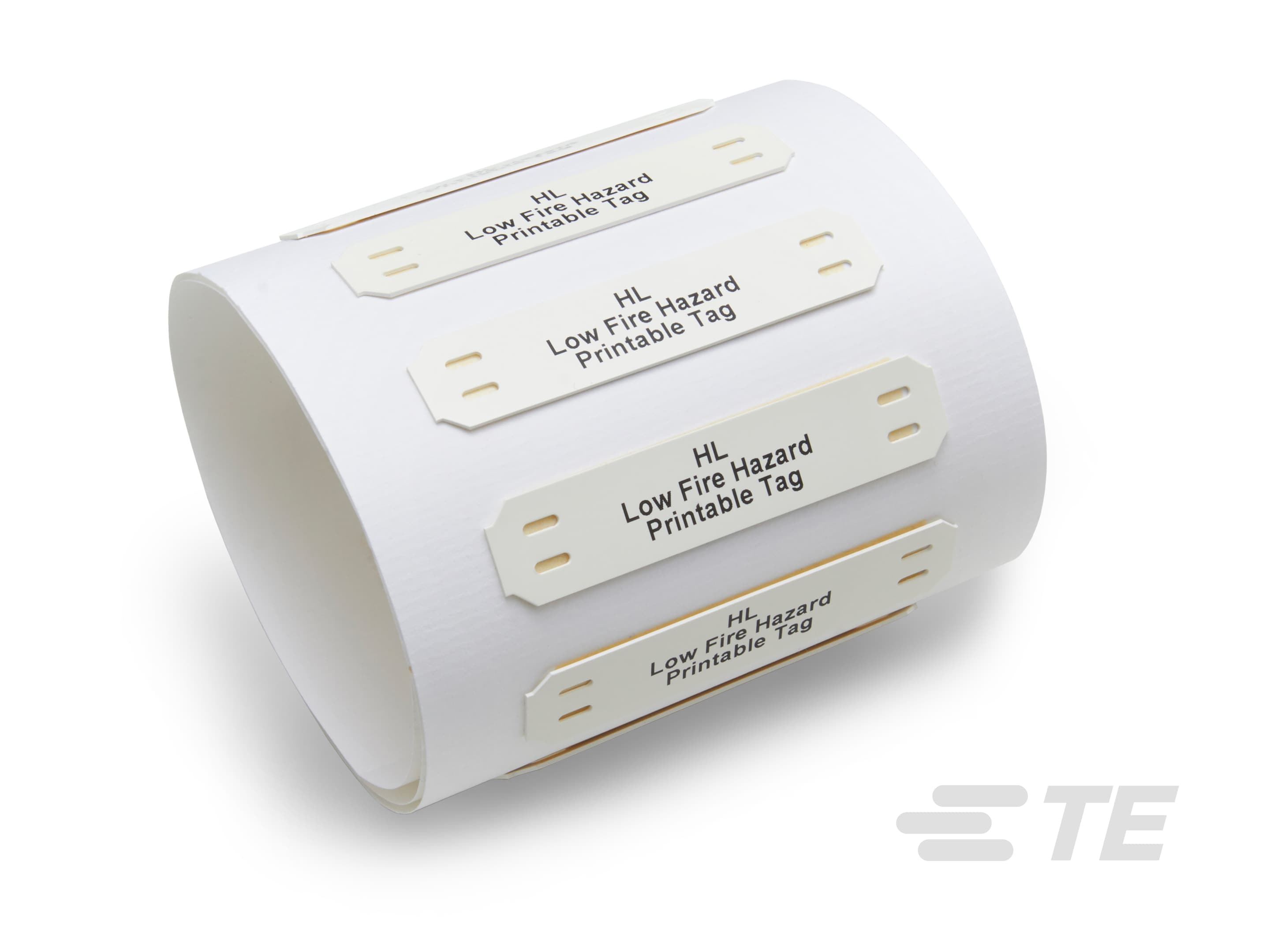

HL 电缆标志设计用于提供在极度恶劣的环境中标识导线和电缆相关的灵活性。 通常用于公共交通、军事、航空航天和工业应用。HL 电缆标志使用束线带固定,能够标识大直径导线和电缆以及柱体连接器装置。外观为折叠式或卷绕式纸带上排列的标志,以提供更大范围的打印格式和配套。

特性和优点

  • 适用于热转印打印
  • 高阻燃性(优异的阻燃性 - 氧指数 35%)
  • 可抵御主要工业和军事等级流体的腐蚀
  • 推荐用于不能拆除大号 ID 导线或导线线束的导线端接的情况
  • 提供几种可打印宽度和高度
  • 提供非标准颜色选项
工作温度范围

-55oC 至 135oC(-67oF 至 275oF)

规范和认证

EN45545-2 R24 HL3

推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124
色带:1966-RIBBON
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-037
产品规格表:RW-2513

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 标签等级  低火灾隐患

主体特性

  • 标签颜色  白色

机械附件

  • 束带孔数  4

尺寸

  • 标签长度 (mm) 45, 52, 58, 70, 90

  • 标签长度 (in) 1.8, 2.1, 2.3, 2.75, 3.5

  • 标签高度 (mm) 10.4, 15, 20.3, 25.3

  • 标签高度 (in) .4, .6, .8, 1

使用环境

  • 工作温度范围 -55 – 135 °C [ -67 – 275 °F ]

操作/应用

  • 建议的色带  查看打印机色带矩阵

打印机/标签特性

  • 打印机类型  Thermal Transfer

  • 建议的打印机  查看打印机色带矩阵

包装特性

  • 封装数量  1000
