概述

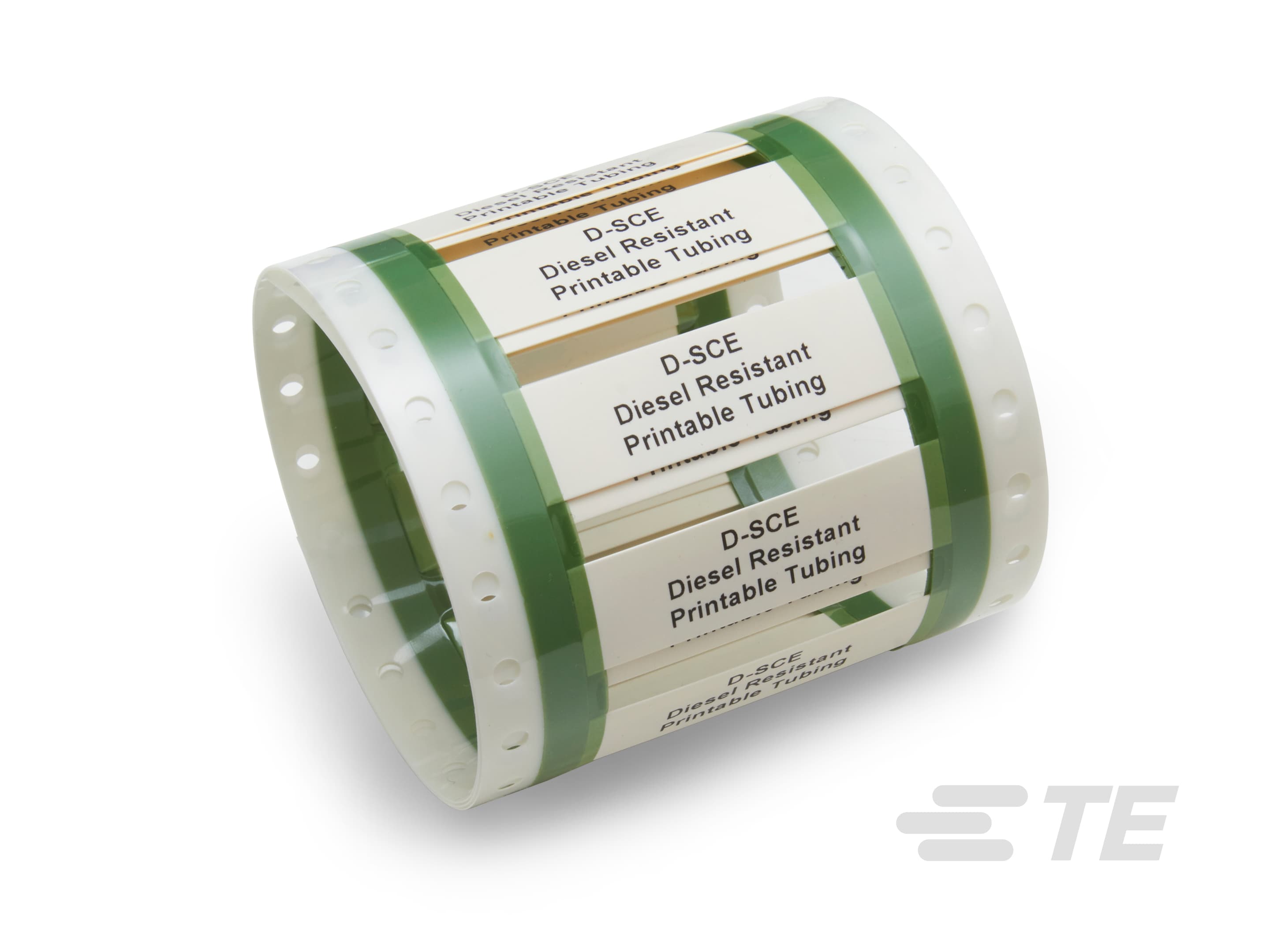

D-SCE 标志用于标识需要接触有机流体(特别是油)的导线和电缆。 D-SCE 标志设计用于在升高的温度下长时间运行的应用,使其成为航空航天、铁路和船舶行业的理想选择。D-SCE 标志适合用于
温度范围为 –75°C 至 +135°C(–103°F 至 +275°F)的环境中,并且提供应力消除、绝缘并防止机械损伤。套管以“梯格”结构提供,并且水平保持在两个聚酯带之间,易于打印和配套。D-SCE 标志标准配有侧面划痕,便于在打印后清除。

特性和优点
  • 适用于热转印打印
  • 可耐受柴油、有机流体、普通燃料、润滑剂和溶剂
  • 3:1 收缩比
  • 配有侧面划痕
  • 适合多种尺寸的导线和线束直径
  • 经配制用于严苛环境
工作温度范围

-75oC 至 135oC(-103oF 至 275oF)

规范和认证
  • NF F 00 608 H 型
  • EN45545-2 R23 HL1
  • EN45545-2 R24 HL3
  • NFPA130
  • SAE-AMS-DTL-23053/6
  • MIL-STD-202 方法 215
推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124/T6112DS
色带:TMS-RJS-RIBBON-4DSCE(最佳)1966-RIBBON(出色)
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-017
产品规格表:RW-2519

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 管路类型  分段套管

  • 管路等级  耐流体腐蚀

主体特性

  • 收缩率  3:1

  • 颜色  白色, 黄色

  • 每个套管的标记数  1, 2

尺寸

  • 套管长度 (mm) 25, 50

  • 套管长度 (in) 1, 2

  • Supplied Diameter (mm) 2.4, 3.2, 4.8, 6.4, 9.5, 12.7, 19, 25.4, 38.1

  • Supplied Diameter (in) .094, .125, .187, .25, .375, .5, .75, 1, 1.5

  • 恢复的内径 (mm) .7, 1, 1.5, 19, 19.05, 19.1, 2.1, 3.1, 4.2, 6.3, 8.4

  • 恢复的内径 (in) .031, .043, .063, .084, .125, .167, .25, .333, .75, .752

  • 兼容电缆直径 (mm) .8 – 1.9, 1.1 – 2.6, 1.7 – 4., 2.3 – 5.4, 20.9 – 33., 3.4 – 8.1, 4.6 – 10.7, 6.9 – 16.2, 9.2 – 21.5

  • 兼容电缆直径 (in) .032 – .075, .044 – .105, .069 – .16, .091 – .215, .137 – .32, .183 – .425, .275 – .64, .366 – .85, .825 – 1.3

使用环境

  • 工作温度范围 -75 – 135 °C [ -103 – 275 °F ]

操作/应用

  • 建议的色带  查看打印机色带矩阵

打印机/标签特性

  • 前期划痕数量  1

  • 打印机类型  Thermal Transfer

  • 建议的打印机  查看打印机色带矩阵

包装特性

  • 封装数量  1000
