概述

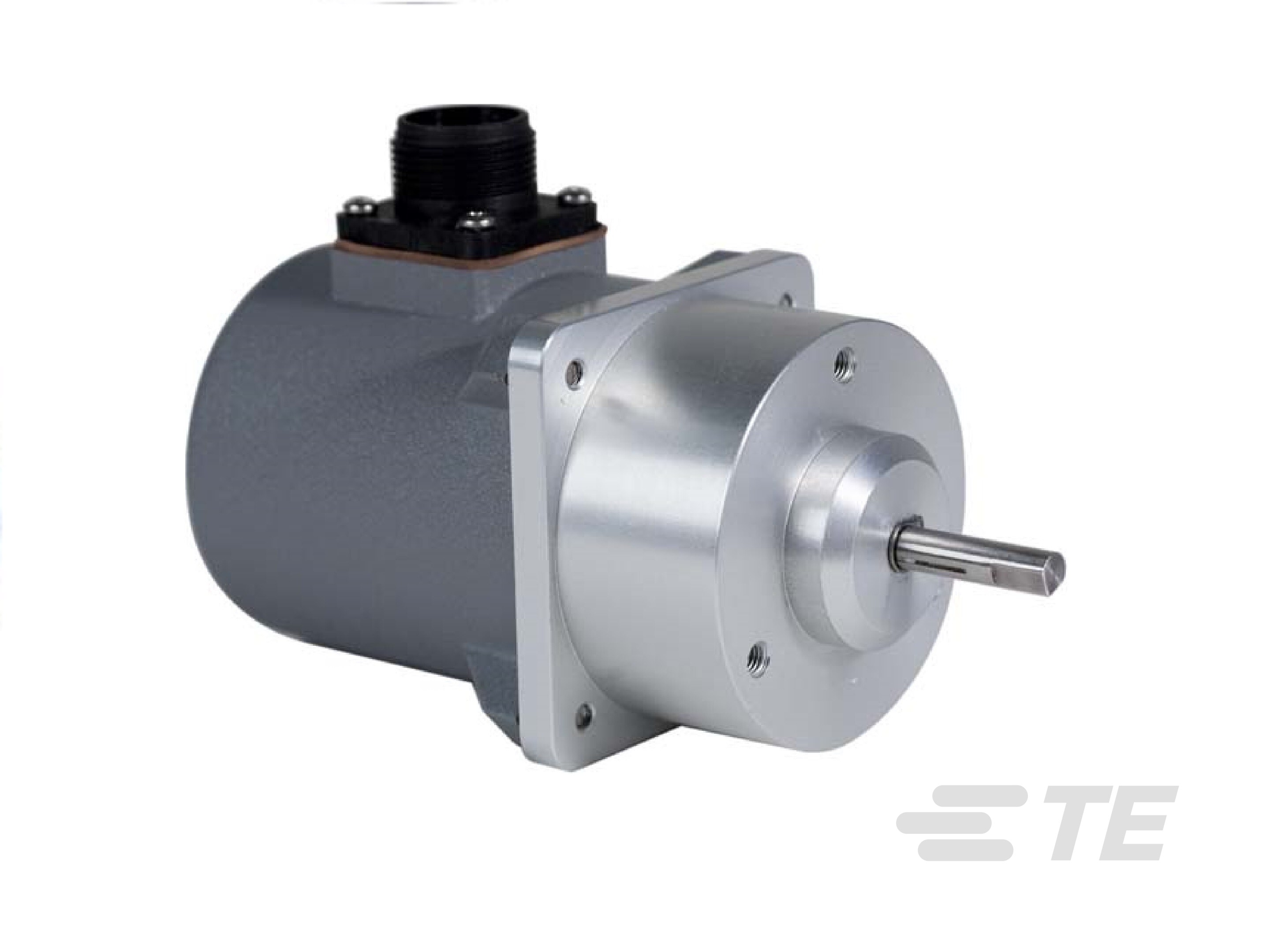

该设备的传感元件是一个精密塑料混合物电位器,可提供极佳的线性和分辨率。 RT8101 可提供小到 1/8 转 f.s、大到 200 转 f.s 的扩大旋转位移反馈。RT8101 是电位传感器,因而测量的是绝对位移,即使在断电的情况下仍能保留位移信息。

特性

  • 工业级旋转位移传感器
  • 多达 200 转的绝对旋转位移
  • 有铝外壳或不锈钢外壳可选
  • IP68 / NEMA 6
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  电位器

结构特性

  • 电气连接  连接器, 防水电缆

电气特征

  • 电源电压 (VDC) <30

  • 输入电流 (W) 2

  • 输出电压范围  比率式(0 - V 电源)

  • 输出电流(最大值) (mA) 2 瓦特

信号特征

  • 频率响应 (Hz) <1K

主体特性

  • 角度感应范围 (°) 1080, 10800, 14400, 180, 1800, 18000, 28800, 360, 3600, 36000, 43200, 45, 50400, 64800, 720, 7200, 72000, 90

  • 重量 (g) 2300

尺寸

  • 轴直径 .25 mm [ 6 in ]

使用环境

  • 输出温度系数 (ppm/°K) 88 ppm

  • 工组温度范围 -40 – 100 °C [ -40 – 200 °F ]

包装特性

  • 封装  直径 2.5 英寸护套

其他

  • 非线性 (FSO) (%) .15, .2, .5, 1.25

  • 灵敏度  近乎无限

  • 输出阻抗 (Ω) 1000, 10000, 500, 5000

  • 非重复性和磁滞  .05

  • 扭矩 (in-lbs) 2
