概述

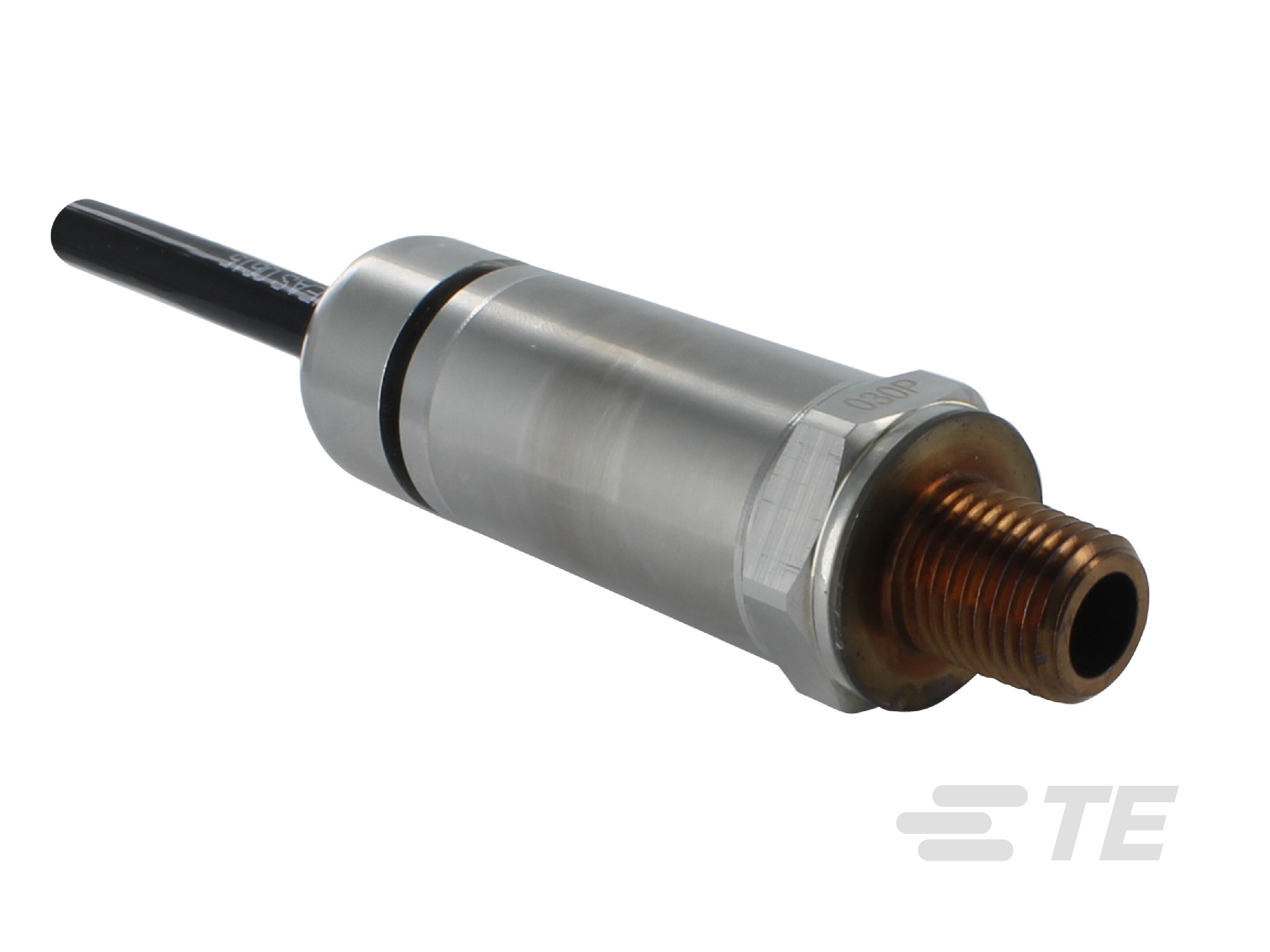

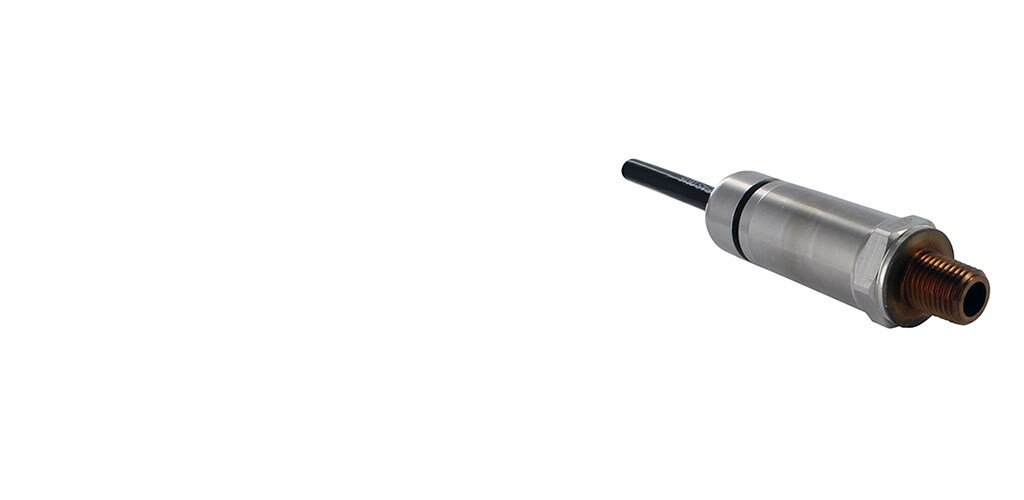

本系列产品为需要在潮湿或浸没环境下使用压力传感器的应用提供了一种低成本解决方案。 该系列适用于测量液体或气体压力,甚至包括污水、蒸汽、轻度腐蚀性液体等特殊介质。此款传感器没有直接接触压力介质的 O 型环或有机物,耐用性极为出色。可完全浸没在液体中,因为其后端的防水材料由 FKM 氟橡胶、316L 或 17-4PH 不锈钢和聚氨酯构成。进行液位测量时,可选用聚甲醛保护盖端口。M5700 具有耐候性,超越了最新出台的重工业 CE 要求(包括浪涌保护)该电路在输入及输出短路情况下可防止反向接线。这款产品特别适用于需要进行大小批量生产的 OEM 客户。TE 随时准备提供具有特殊批量和应用需求的 M5700 定制设计。可使用或可能提供其他未列出的配置。请咨询我们以了解更多信息。

优点

  • 重工业 CE 认证
  • 10 V/m EMI 防护
  • 输入反向极性保护
  • 输出短路保护
  • 精确度:±0.25%
  • 最大总误差范围:±1%
  • 结构紧凑
  • IP68 防水等级
  • 定制电缆长度
  • 用于液位应用的聚甲醛保护盖

应用

  • 罐体压力和液位
  • 低温贮罐
  • 泵和压缩机控制
  • 船舶系统和供水系统
  • 农用喷雾器(水、肥料、杀虫剂)
  • 灭火系统
  • 液位应用
  • 制冷系统(制冷器)
  • 拖拉机(液力)
  • 户外压力应用

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  液位压力传感器

  • 类型  复合压, 密封压, 表压

结构特性

  • 压力端口/接头  1/4-18 MNPT, 1/4-19 BSPP, 1/4-19 BSPP 母端, 1/4-19 BSPT, 1/8-27 MNPT, 7/16-20 UNF 公端 Buna-N, 7/16-20 UNF 母端直式螺纹, 7/16-20 UNF 母端(带一体化阀门压板), 7/8-20 UNEF 公端(带聚甲醛帽), G1/4 DIN3852 密封圈公端, G1/4 JIS B2351, G3/8 B2351 公端, M10x1 公端, M12x1.5, M14x1.5 公端, M20x1.5 公端

  • 电气连接  定制电缆长度

电气特征

  • 电源电压 (V) 12 – 30, 5 ± 0.25, 8 – 30, 9 – 30

主体特性

  • 端口材料  17-4PH, 316L

尺寸

  • 尺寸  24 x 24 x 82 mm [ .94 x .94 x 3.23 in ]

使用环境

  • 压力 (bar) 2, 3.5, 7, 14, 20, 35, 70, 200, 350, 700, 1000

  • 压力 (psi) 30, 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 15000

  • 工作温度  -10 – 60 °C [ 14 – 140 °F ]

操作/应用

  • 过压  2X 等级

  • 压力范围  0 – 30 至 15000 psi

  • 输出/跨度  .5 – 4.5 V, .5 – 4.5 V 比率式, 0 – 10 V, 0 – 10 V, 0 – 5 V, 1 – 5 V, 1 – 6 V, 4 – 20 mA

  • 精度  ±.25% FSO

其他

  • 选项  带减震器, 无减震器
