概述

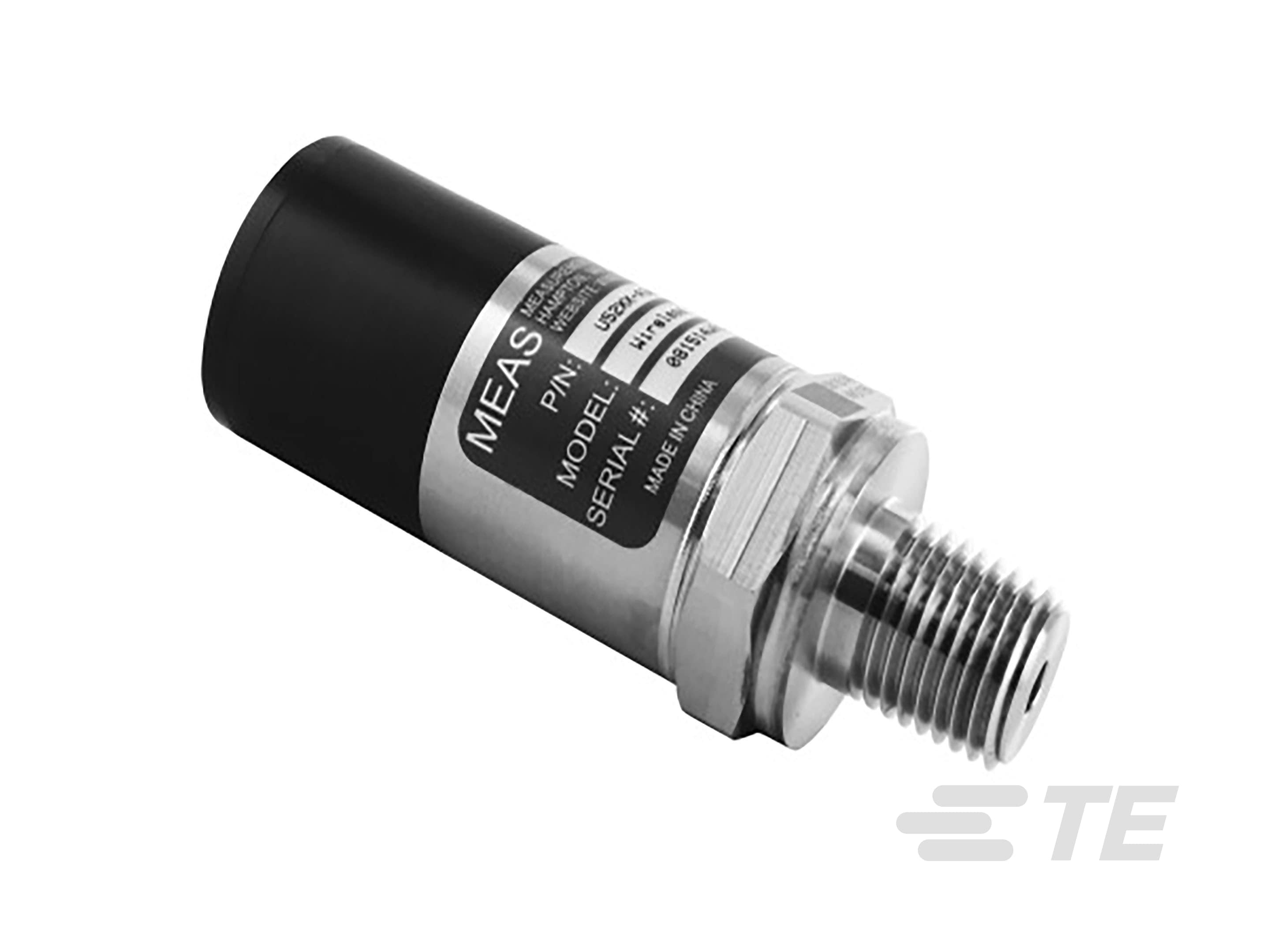

这款高精度 24 位 ADC 数字输出无线传感器消除了硬接线,可通过 Bluetooth® 技术提供远程过程控制和监控。 该系列适用于测量液压和气压,甚至可用于测量污水、蒸汽和轻度腐蚀液等特殊介质。压力端口的浸湿材料采用 316L 不锈钢,且传感器无与压力介质接触的 O 型环、焊接件或有机物,所以具有优异的耐用性。U5600 可防风雨,超越了最新的重工业 CE 要求。这款产品特别适用于需要中小批量的 OEM 客户。MEAS 随时准备提供具有特殊批量和应用需求的 M5600 定制设计。可使用或可能提供其他未列出的配置。

特点

  • 增加压力精度
  • 24 位 ADC 数字输出,I2C 协议
  • 无线 Bluetooth® 4.0 连接
  • 多种压力端口,获得 CE 认证
  • 紧凑型,电池供电 [CR2050]
  • 可选的不锈钢减震器
  • 防风雨
  • 表压、密封压、绝压、复合压
  • 重工业 CE 认证
  • 10 V/m EMI 防护
  • ±0.1% 的压力精度
  • 压力总误差范围低至 ±1.0%
  • ±3°C 温度输出精度
  • -10°C 至 +60°C 补偿温度
  • -20°C 至 +85°C 工作温度范围
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  无线压力传感器

  • 类型  复合压, 密封压, 密封压, 绝压, 表压

结构特性

  • 圧力ポート/フィッティング  1/4 FBSPP, 1/4 MBSPP, 1/4 MBSPT, 1/4 MNPT, 1/8 MNPT, 7/16 - 20 UNF 母端(带一体阀), 7/16 - 20 UNF 母端(带一体阀), 7/16-20 UNF 公端 Buna-N, 7/16-20 UNF 母端, G1/4 B2351 公端, G1/4 DIN3852 密封圈公端, G3/8 B2351 公端, M10x1 公端, M12x1.5 公端, M14x1.5 公端, M20x1.5 公端

电气特征

  • 电源电压 (V) 3

主体特性

  • ポートの材質  316L

尺寸

  • 尺寸 24 x 24 x 69 mm [ .94 x .94 x 2.71 in ]

使用环境

  • 圧力 (bar) .35, 1, 2, 3.5, 7, 10, 20, 35, 70, 200, 350, 500, 700

  • 圧力 (psi) 100, 1000, 10000, 15, 200, 30, 300, 3000, 5, 50, 500, 5000, 7000

  • 工作温度 -20 – 85 °C [ -4 – 185 °F ]

操作/应用

  • 圧力範囲  0 – 5 至 10000 psi

  • 出力/スパン  24-bitADCI2C

  • 精度  ±.1% FSO

  • 過圧  3X 等级

其他

  • オプション  CR2032 电池, CR2050 电池, 带减震器, 激光标记, 胶粘标签
