概述

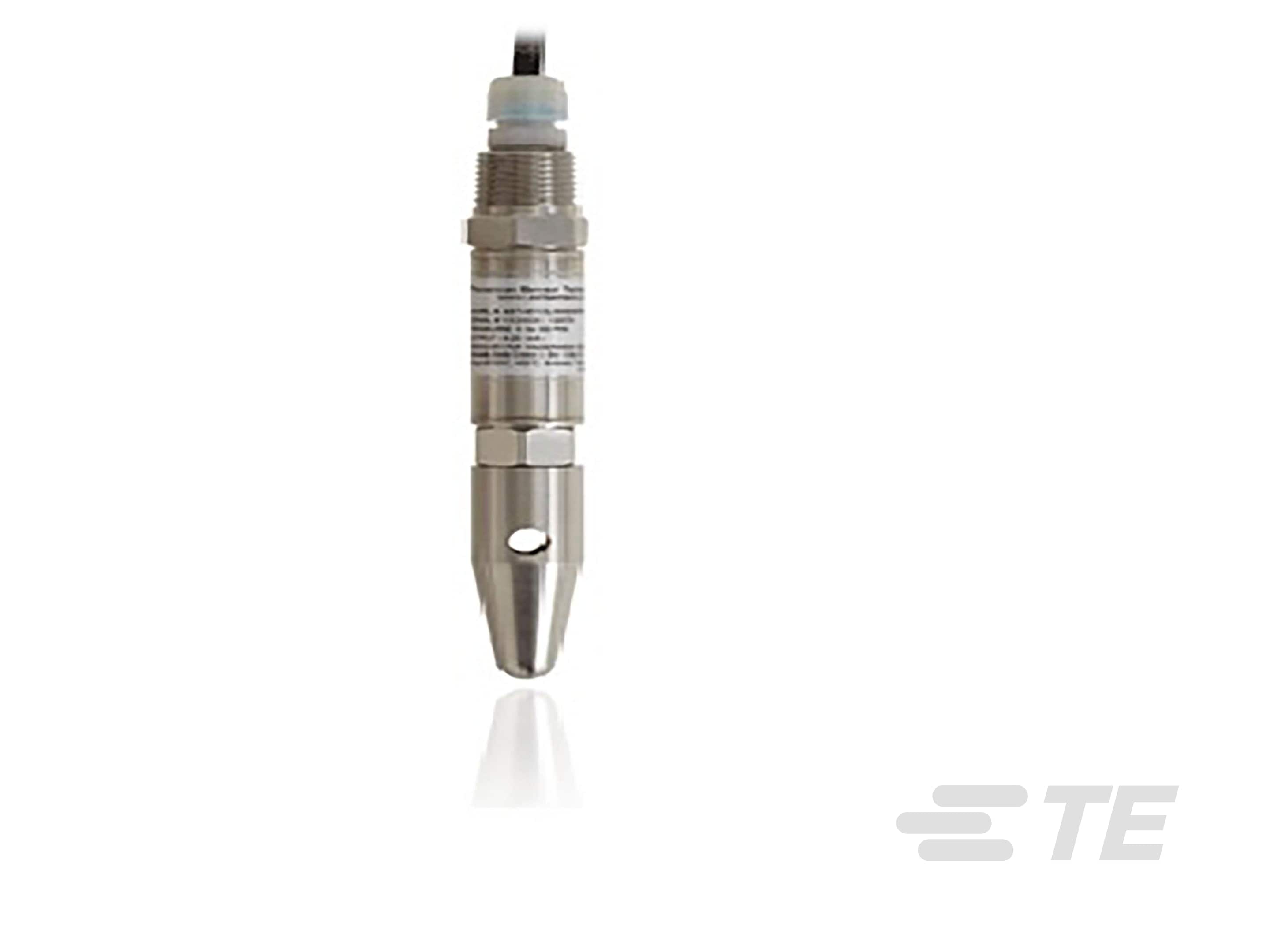

AST4500 和 AST4510 投入式液位传感器获得 UL/cUL913 (CSA 157) I 类 1 区 C、D 组认证,适用于设有认证安全栅的本安区。 此外,它获得了 ATEX / IECEx I 类 0 区 Exia IIB T4 Ga 认证(Ta = -40°C 到 +80°C)。这款投入式传感器系列可提供 0-1 到 0-100 PSI 压力范围并且兼容各种介质,非常适用于室内和室外应用的液位监测。AST4500 和 AST4510 液位传感器完全浸没密封,但采用电缆通风设计以校正气压变化。焊接外壳经受氦检漏机内部检测以确保具备相应防护性能。电缆导线同样与外部环境隔离以保证传感器可长期工作。AST4500 和 AST4510 系列采用可拆卸锥头,可通过 1/4”NPT 导管连接安装在储槽外部。通过这种构造,传感器可在储槽外部通过螺纹连接持续监测储槽液位,同时也可完全浸没以用于易受水浸或严重水洗环境下的应用。AST 支持电压或 4-20 mA 输出信号,可为多种应用提供经济高效的液位监测解决方案。

特点

  • 高强度不锈钢结构
  • 无内部 O 型环
  • 宽工作温度范围
  • 压力量程高达 100 PSI
  • 低静态和热误差
  • 高性价比
  • 电气连接导管配件
  • 适用于严苛环境
  • 兼容多种液体
  • EMI/RFI 保护
  • 获得 ABS(美国船级社)和 DNV 认证

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  液位压力传感器

  • 类型  表压

结构特性

  • 压力端口/接头  1/2 MNPT, 1/4 FNPT, 1/4 MNPT, 头锥

  • 电气连接  10 英尺导管, 100 英尺导管, 15 英尺导管, 150 英尺导管, 20 英尺导管, 25 英尺导管, 35 英尺导管, 40 英尺导管, 50 英尺导管, 6 英尺导管

电气特征

  • 电源电压 (V) 10 – 28, 3 – 5

主体特性

  • 端口材料  316L, 合金 C276

使用环境

  • 工作温度  -40 – 80 °C [ -40 – 176 °F ]

操作/应用

  • 过压  2X,最小值

  • 压力范围  0 – 1 至 100 psi

  • 输出/跨度  0.5 – 4.5 V, 1 – 5 V, 4 – 20 mA

  • 精度  ±.25% FSO

其他

  • 选项  定制电缆长度
