概述

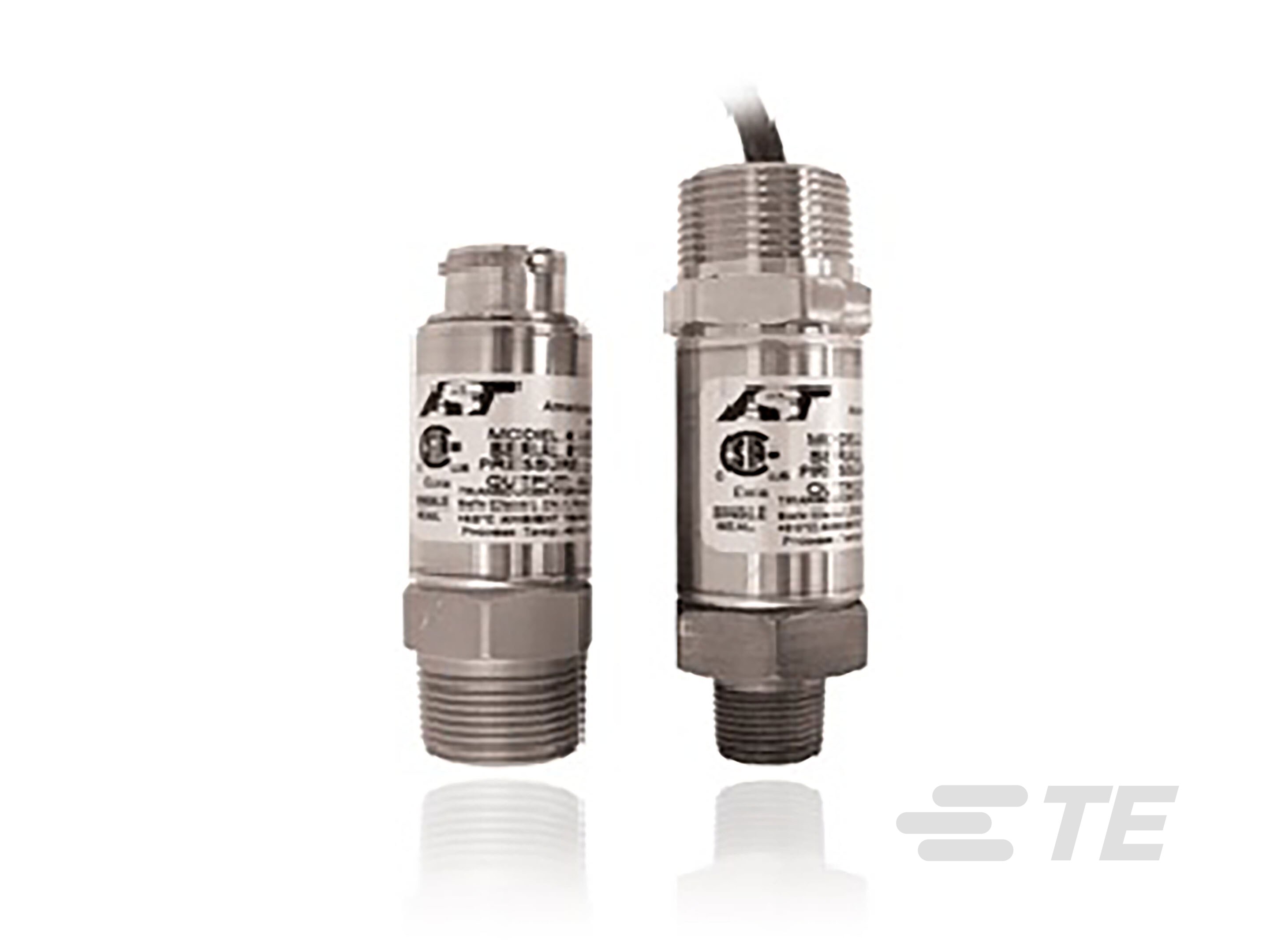

AST4401 采用坚固结构并具有业界最佳性价比,是适用于本安环境中压力测量的解决方案。 这款压力传感器可配置为电压和 4-20 mA 输出信号。它获得多种第三方认证以用于危险区域。AST4401 压力传感器在单件式金属传感元件上采用基于 MEMS 的传感器,完全隔离工艺连接中待测量的液体或气体。这种设计无需焊接、O 型环和充液腔。

特点

  • 这款压力传感器可提供电压和 4-20 mA 输出信号。
  • ATEX / IECEx:I 类 0 区 Exia IIC T4 Ga(Ta = -40°C 到 +80°C)
  • 将领先的传感器技术与 316L 不锈钢、合金 C276 或合金 718 相结合
  • 4-20 mA 或电压输出
  • 可选低功耗。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  本质安全型压力传感器

  • 类型  复合压, 密封压, 表压

结构特性

  • 压力端口/接头  1/2 MNPT, 1/4 FNPT, 1/4 MBSPP, 1/4 MNPT, 1/8 MNPT, 7/16-20 UNF 公端, 9/16-18 UNF 公端 37°, F250C 母端, G1/4 3852 公端

  • 电气连接  10 英尺电缆, 2 英尺电缆, 4 英尺电缆, 6 英尺电缆, 6 针 Bendix PT06A, Deutsch DT04-3P, Deutsch DT04-4P, DIN 43650A, M12x1, 小型 DIN 43650C

电气特征

  • 电源电压 (V) 10 – 28, 4.75 – 5.25

主体特性

  • 端口材料  17-4PH, 316L, 合金 718, 合金 C276

使用环境

  • 工作温度  -40 – 80 °C [ -40 – 176 °F ]

操作/应用

  • 过压  2X,最小值

  • 压力范围  0 – 25 至 20000 psi

  • 输出/跨度  0.5 – 4.5 V, 1 – 5 V, 1 – 6 V, 4 – 20 mA

  • 精度  ±.25% FSO

其他

  • 选项  ASME B31.3 (CRN), SIL2, 减震器, 已增加耐受压力, 带电缆的导管
