概述

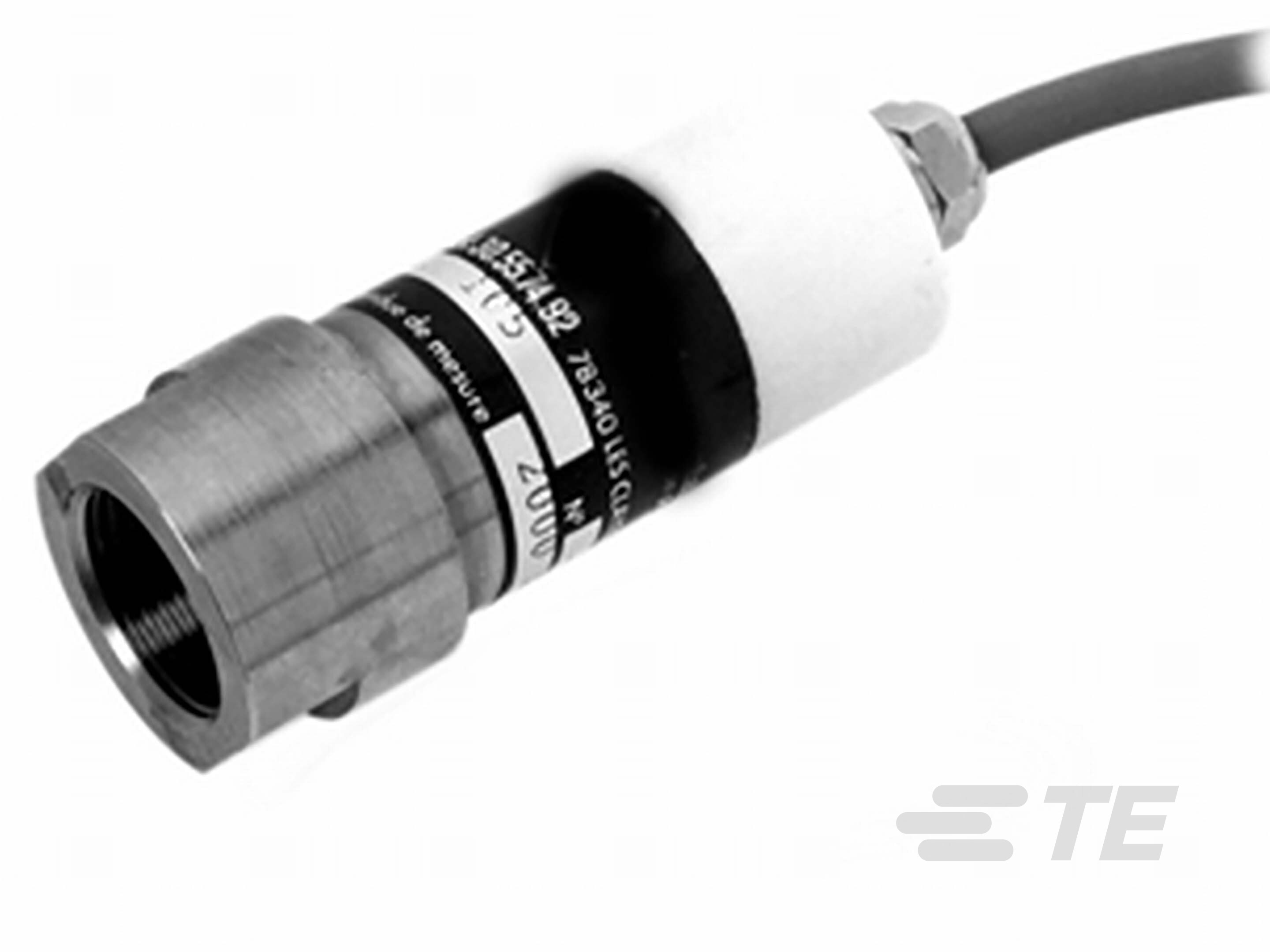

这款传感器采用机械设计和不锈钢隔膜,能承受极度严苛的液体测试和疲劳测试。 传感元件采用经过温度补偿并由薄膜应变片组成的惠斯通电桥。通过 P105-A1/A2 系列,Measurement Specialties, Inc. 提供了一款标准大信号输出的型号。如需更高量程,P125 这款特定的传感器可以测量高达 7,000 bar。如需了解其技术规格,请立刻联系并咨询本地 MEAS 代表。作为拥有多年经验的传感器设计和制造商,Measurement Specialties, Inc. 常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。我们的调理器可为传感器供电、放大电子信号和展示数字数据。我们为客户提供成套测量系统,元件配套、配置统一且经过校正,可供客户立即使用。

特点

  • 量程:0-1000 至 4000 bar [15k psi 至 60k psi]
  • 不锈钢隔离膜
  • 可选标准大信号输出
  • 电缆密封套输出
  • 精度:±0.3%
  • M20x1.5 高压端口
  • 金属/金属螺丝密封
  • 可选连接器输出
  • 可选大信号输出
  • 重工业级主体
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  重型工业压力传感器

  • 类型  表压

电气特征

  • 电源电压 (V) 10 – 30, 5, ±15(±12 到 ±18)

主体特性

  • 端口材料  不锈钢

尺寸

  • 尺寸 直径 29 mm [ 直径 1.14 in ]

使用环境

  • 压力 (bar) 1000, 2000, 3000, 4000

  • 压力 (psi) 15000, 30000, 45000, 60000

  • 工作温度 -20 – 80 °C [ -4 – 176 °F ]

操作/应用

  • 过压  1.5X FS

  • 压力范围  0 – 15000 至 60000 psi

  • 输出/跨度  1.5 mV/V, 4 V±5%FS, 5 V±5%FS

  • 精度  ±.3% FSO

其他

  • 选项  单极电源, 双极电源, 无电源, 电缆长度, 补偿温度范围
