概述

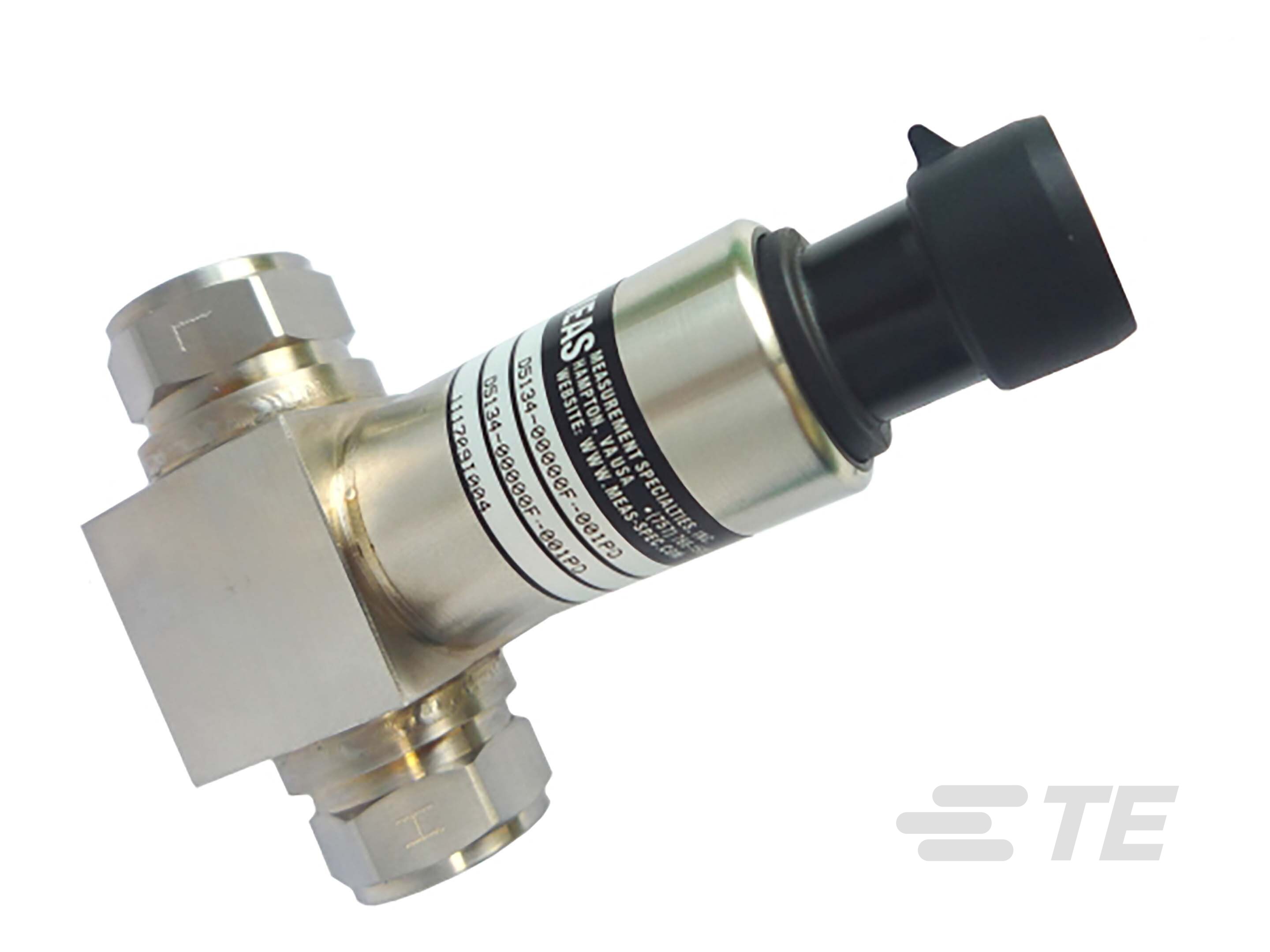

D5100 系列的放大型号超越了最新出台的重工业 CE 要求,包括电涌保护和反向极性保护。 放大和 mV 输出压力传感器均有两个压力端口,分别对应高压和低压,而且所有接触液体的部件都采用 316L 不锈钢制成。它们支持多种电气配置,并且支持的范围为 1 到 500 psi(最多为 35 Bar)。

特性

  • 重工业 CE 认证(仅放大型号)
  • 低至 ±0.1% 的压力非线性
  • 加固型结构:可以承受 50g 冲击/20g 振动
  • 最高 -40°C 至 +125°C 工作温度范围
  • 极高的稳定性
  • 多种输出、压力端口和电气配置
  • 316L 不锈钢液体接触面
  • 电压、电流和 mV 输出
  • 真湿/湿差


特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  差压传感器

  • 类型  差压

结构特性

  • 压力端口/接头  1/4 FBSPP, 1/4 FNPT, 1/4 MBSPP, 1/4 MNPT

  • 电气连接  2 英尺电缆, Hirschmann C, Packard, 卡口

电气特征

  • 电源电压 (V) 10, 4.75 – 5.25, 8 – 30, 9 – 30

主体特性

  • 端口材料  316L

尺寸

  • 尺寸  25.4 x 58.4 x 72 mm [ .99 x 2.3 x 2.83 in ]

使用环境

  • 压力 (bar) .07, .35, 1, 2, 3.5, 7, 20, 35

  • 压力 (psi) 1, 5, 15, 30, 50, 100, 300, 500

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 过压  3X,10X 等级

  • 压力范围  0 – 1 至 500 psi

  • 输出/跨度  0.5 – 4.5 V, 1 – 5 V, 100 mV, 4 – 20 mA, 80 mV

  • 精度  最低 ± .1% 跨度
