模拟 OEM 信号调节器

模拟 OEM 信号调节器-CAT-PSI0006
  • MEAS
|
  • MEAS LVM-110

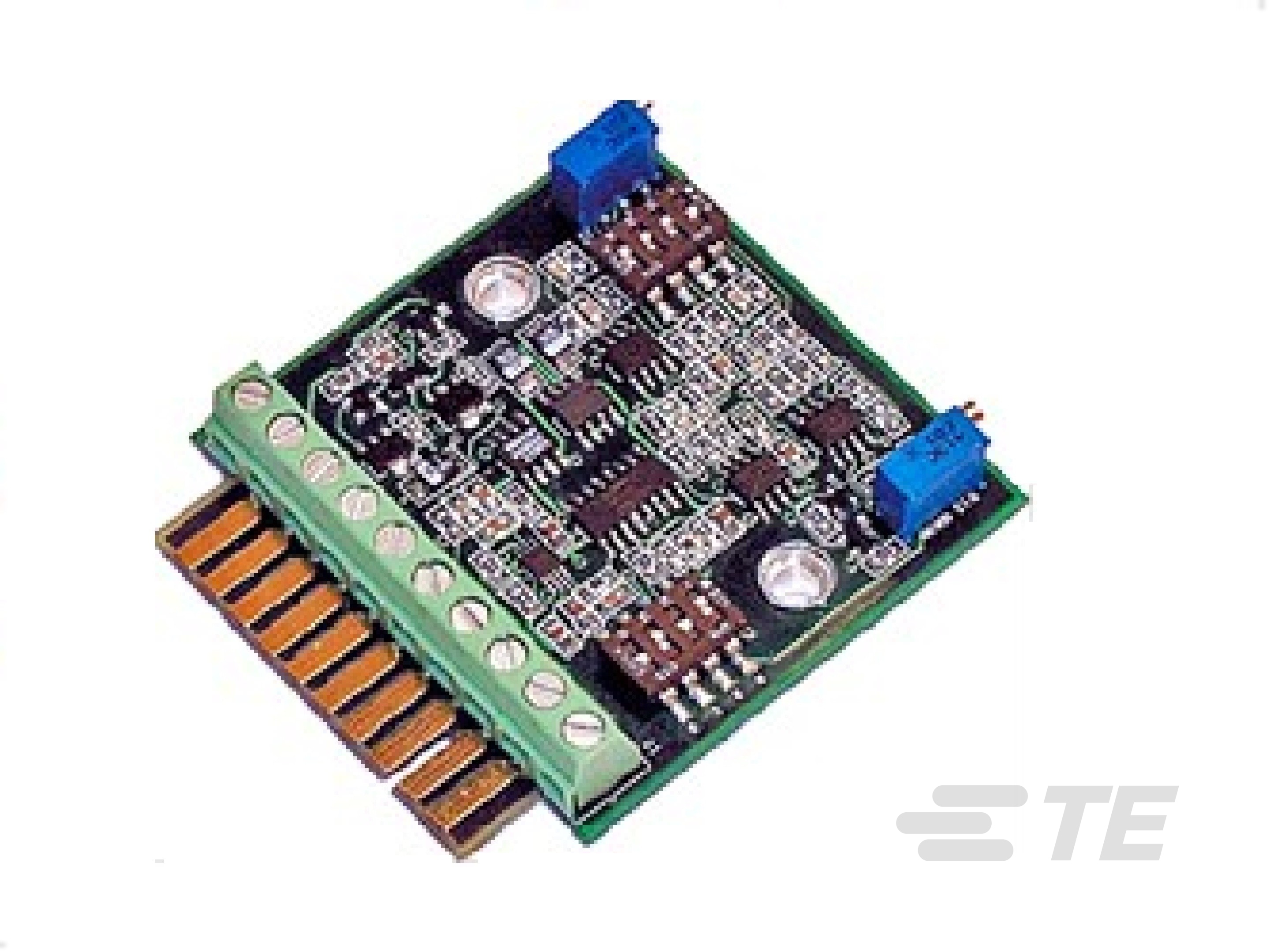

LVM-110 是一款功能全面的 LVDT/RVDT 信号调理器，可提供卓越性能并节省费用。
更多 更少

产品特性

  • 线路电源电压要求(VDC): ±12, ±15

  • 信号调节 - LVDT/RVDT 输出类型(VDC): ±10

  • 传感器类型: 带 5 或 6 根导线的 LVDT 或 RVDT

  • 工作温度范围(°C): -1 – 55

  • 信号调节 - LVDT/RVDT 安装: 印刷电路板边缘或接线端子

概述

LVM-110 可在 ±12 或 ±15 VDC 电源电压下运行，可选单极和双极低噪声满量程直流电压输出。 LVM-110 可与多数 LVDT 和 RVDT 传感器兼容，可与 5 线和 6 线 LVDT/RVDT 配套使用。得益于多种可选的激励频率，该产品具有多功能性，且其激励驱动电流高达 20 mA，允许与输入阻抗低至 150 欧姆的传感器配套使用。该产品的主/从功能（可选 DIP 开关）可同步多种调节器，从而防止传感器之间出现拍频和串音现象。得益于与 LVDT/RVDT 输出总数同步的解调制，该产品无需进行相位校正调整。

特点

  • 低成本 OEM 信号调理器
  • 极其紧凑的开放式印刷电路板设计
  • 多种单极和双极输出可选
  • DIP 开关选择增益和激励
  • 2.5、5、8 和 10 kHz 激励频率
  • 零点和量程调整电位计
  • 主/从功能
  • 卡槽或接线端子连接
  • 可与极低输入阻抗 LVDT 和 RVDT 配套使用

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 线路电源电压要求 (VDC) ±12, ±15

  • 信号调节 - LVDT/RVDT 输出类型 (VDC) ±10

  • 励磁电压 (Vrms) 3

信号特征

  • 励磁频率 (kHz) 2.5 – 10

机械附件

  • 信号调节 - LVDT/RVDT 安装  印刷电路板边缘或接线端子

使用环境

  • 工作温度范围  -1 – 55 °C [ 30 – 130 °F ]

其他

  • 传感器类型  带 5 或 6 根导线的 LVDT 或 RVDT

  • 传感器通道  1

  • 显示  否

参考编号

  • TE 内部编号 CAT-PSI0006

相关资料

数据表/目录页

产品规格
