概述

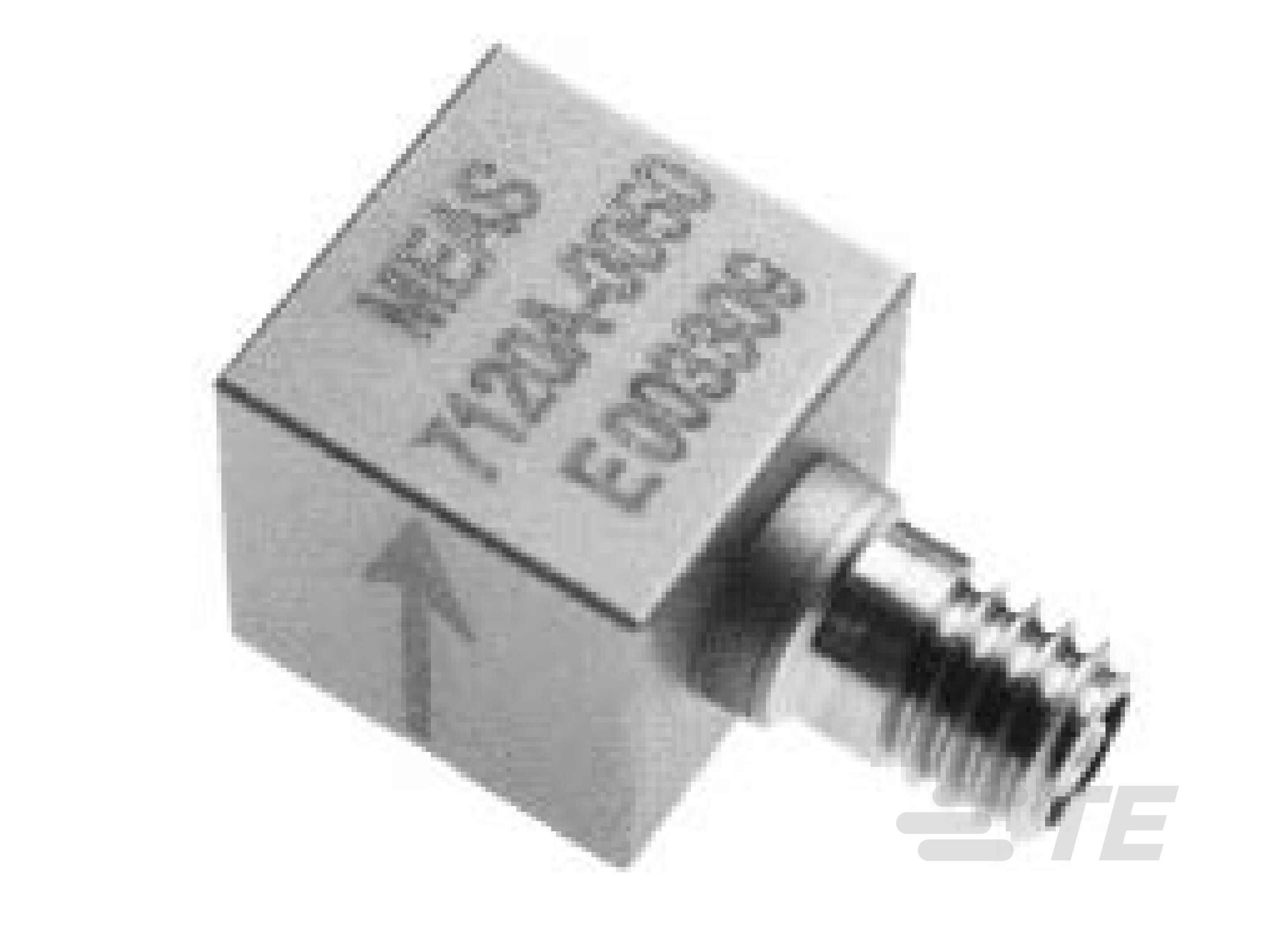

该传感器的动态量程为 ±50 g 和 ±1000 g,并且可提供高达 6 kHz 的平滑频率响应。 7120A 适和粘贴式安装,并采用带侧面安装连接器的密封焊接钛封装。标准工作温度范围为 -55°C 至 +100°C。

特点

  • 动态量程:±50 g 至 ±1,000 g
  • 模态分析
  • 焊接结构,钛金属
  • 全密封
  • 环形剪切式
  • 稳定的温度响应
  • TEDS 选项

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 加速度计类型  IEPE

  • 传感器类型  交流响应即插即用加速度传感器

结构特性

  • 电气连接  10-32 同轴连接器

电气特征

  • 满量程输出电压 (VDC) ±5

  • 励磁电压 (VDC) 18 – 30

  • 励磁电流 (mA) 2 – 10

信号特征

  • 频率响应 (Hz) .3-6000 到 .3-8000

主体特性

  • 轴数  1

  • 重量  4 g [ .14 oz ]

  • 材料 

机械附件

  • 安装类型  粘合剂

使用环境

  • 工作温度  -55 – 100 °C [ -67 – 212 °F ]

其他

  • 加速度范围 (±) (g) 50, 500, 1000

  • 总加速度范围 (±) (g) 50 – 1000

  • 灵敏度  10 mV/g, 100 mV/g, 5 mV/g

  • 灵敏范围  5 – 100 mV/g

  • 非线性 (%FSO) ±1
