概述

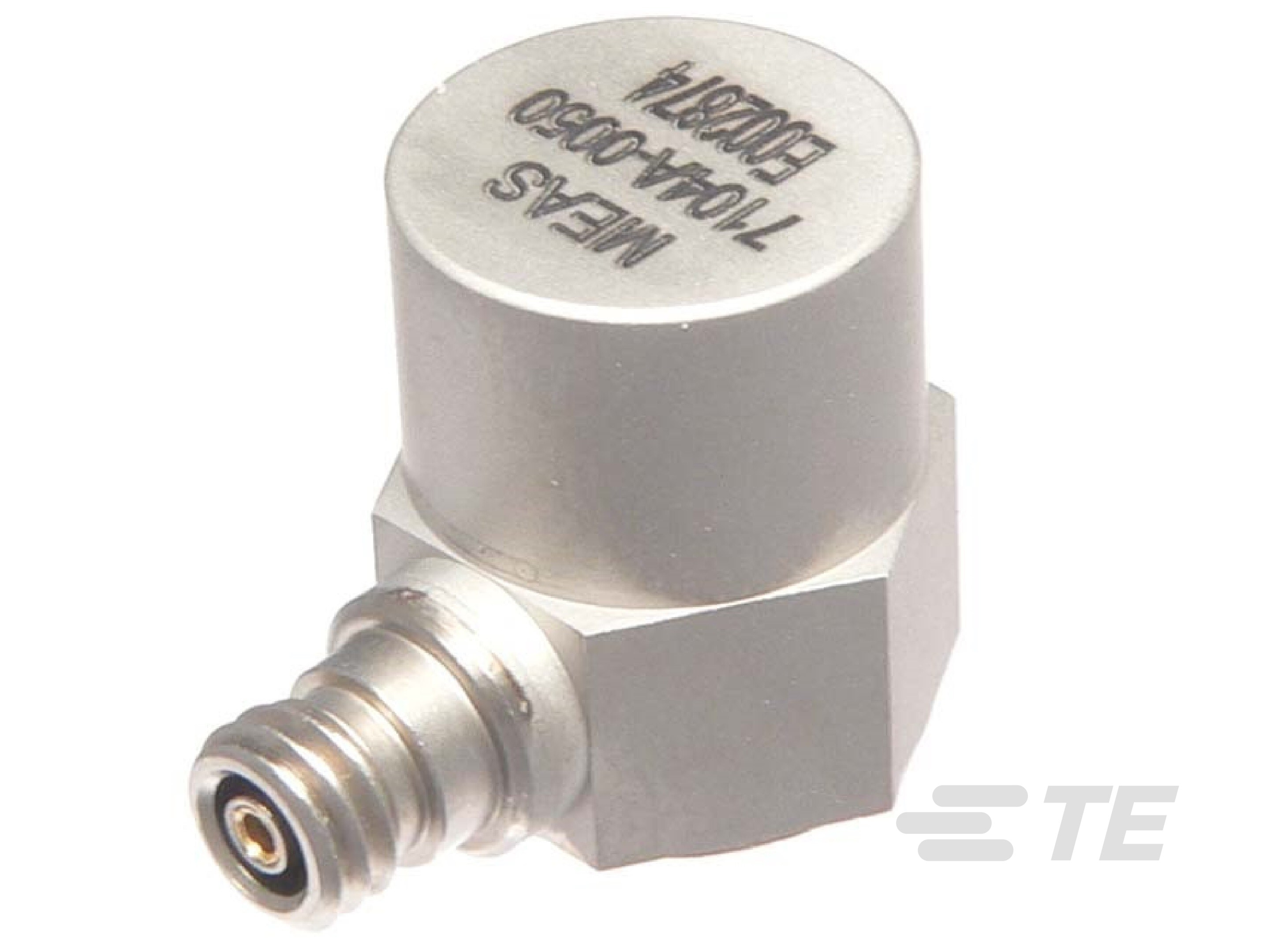

这款螺栓安装的加速度传感器采用全焊接密封结构,侧面安装连接器。 7104A 传感器采用稳定的环形剪切式压电陶瓷晶体,可提供高达 > 10 kHz 的平滑频率响应。标准工作温度范围为 -55°C 至 +125°C。

特点

  • 动态量程:±50 g 至 ±1,000 g
  • 带宽高达 > 10 kHz
  • 焊接结构
  • 全密封
  • 环形剪切式
  • 稳定的温度响应
  • TEDS 选项

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 加速度计类型  IEPE

  • 传感器类型  交流响应即插即用加速度传感器

结构特性

  • 电气连接  10-32 同轴连接器

电气特征

  • 满量程输出电压 (VDC) ±5

  • 励磁电压 (VDC) 18 – 30

  • 励磁电流 (mA) 2 – 10

信号特征

  • 频率响应 (Hz) 0.3-10000

主体特性

  • 轴数  1

  • 重量  8 g [ .28 oz ]

  • 材料  不锈钢

机械附件

  • 安装类型  螺柱

使用环境

  • 工作温度  -55 – 125 °C [ -67 – 257 °F ]

其他

  • 加速度范围 (±) (g) 50, 100, 500, 1000

  • 总加速度范围 (±) (g) 50 – 1000

  • 灵敏度  10 mV/g, 100 mV/g, 5 mV/g, 50 mV/g

  • 灵敏范围  5 – 100 mV/g

  • 非线性 (%FSO) ±1
