概述

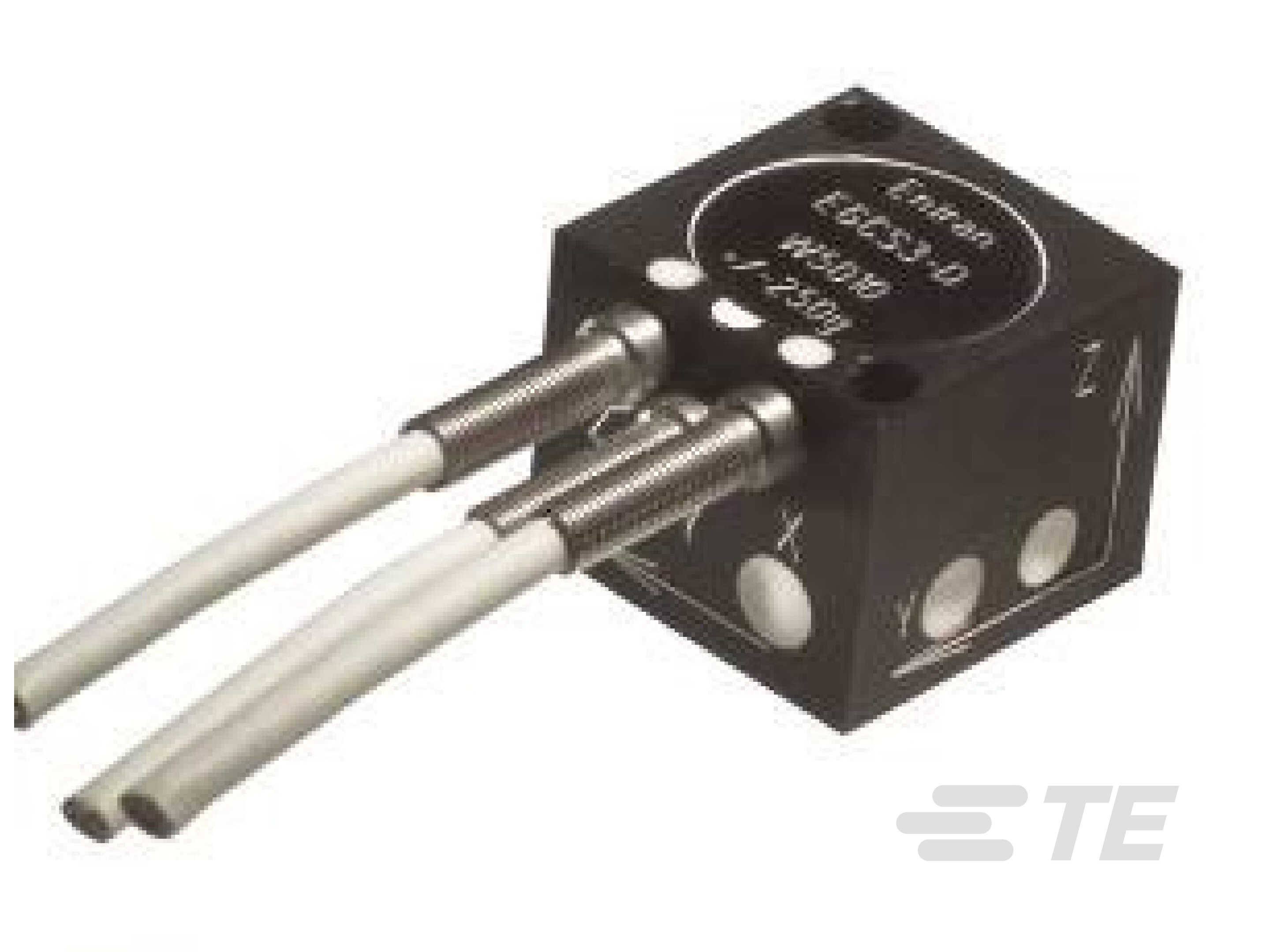

这款坚固耐用设备的过载限值高达 ±10,000 g 并且具备弹簧应力消除输出电缆,非常适合海上、井底和冲击测试应用。 这款加速度传感器的小尺寸和螺丝安装可确保安装简便,其低功率要求和直流输出有助于集成至数据采集和监控系统。EGCS3 还获得符合 EN 61010-1、EN 50081-1 和 EN 50082-1 标准的 CE 认证。

特点

  • 动态量程:±5 g 到 ±5000 g
  • 重工业级,坚固
  • 静态和动态测量
  • 4,000 Hz 静态频率响应
  • ±1% 非线性
  • -40°C 到 +120°C 温度范围
  • 10,000 g 过载保护

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  直流响应即插即用加速度传感器

  • 加速度计类型  MEMS DC

结构特性

  • 电气连接  一体式电缆

电气特征

  • 零加速输出 (mV) ±20

  • 满量程输出电压 (VDC) ±.2

  • 励磁电压 (VDC) 2 – 15

信号特征

  • 频率响应 (Hz) 0-150 到 0-4000

主体特性

  • 轴数  3

  • 材料  阳极氧化铝

  • 重量 50 g [ 1.75 oz ]

机械附件

  • 安装类型  螺钉

使用环境

  • 工作温度 -40 – 120 °C [ -40 – 248 °F ]

其他

  • 总加速度范围 (±) (g) 5 – 5000

  • 加速度范围 (±) (g) 10, 100, 1000, 25, 250, 2500, 5, 50, 500, 5000

  • 灵敏范围  .04 – 40 mV/g

  • 灵敏度  .04 mV/g, .08 mV/g, .2 mV/g, .4 mV/g, .8 mV/g, 2 mV/g, 20 mV/g, 4 mV/g, 40 mV/g, 8 mV/g

  • 非线性 (%FSO) ±1
