概述

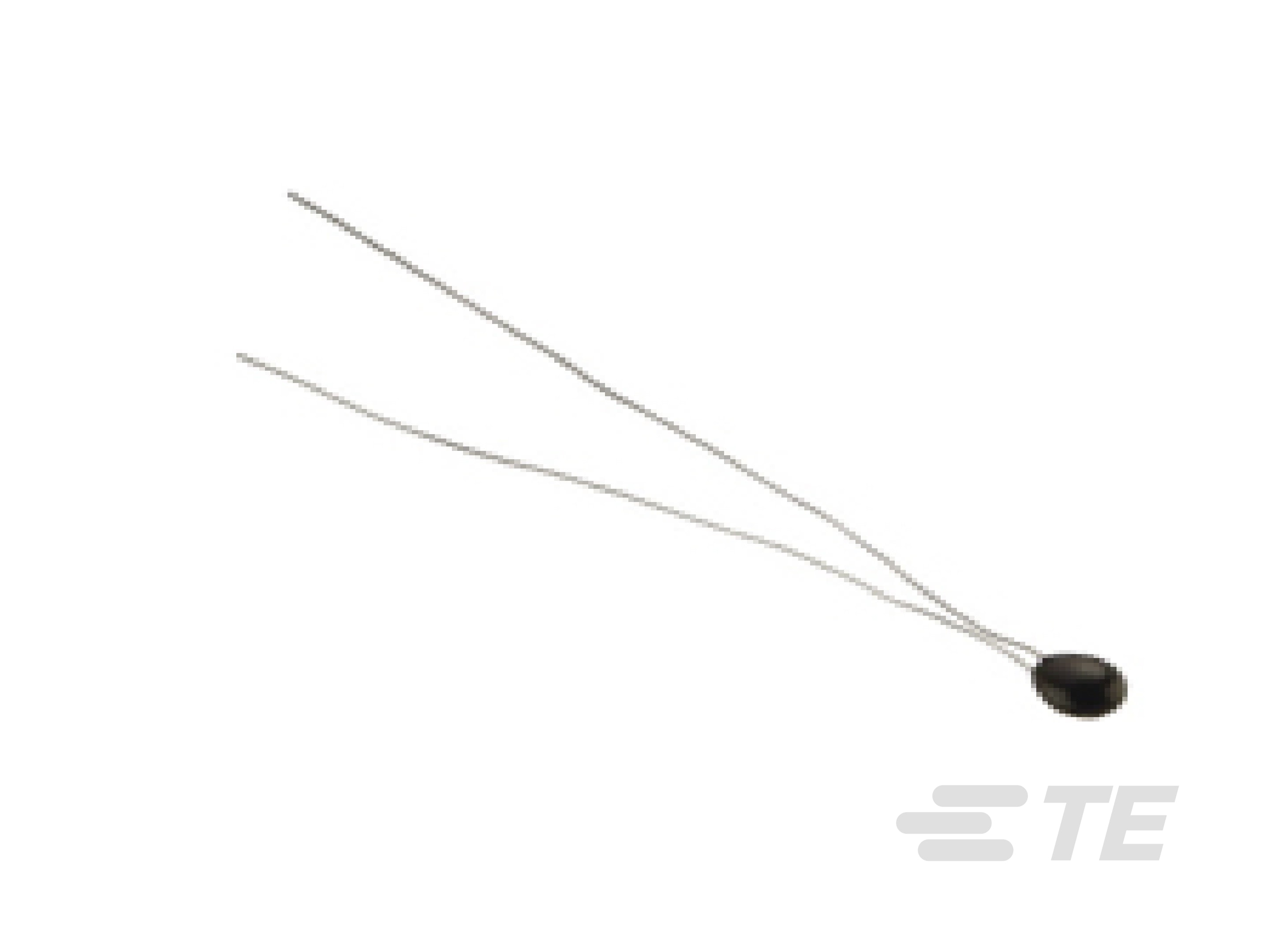

BetaCURVE 系列 I 热敏电阻是小型环氧树脂涂层设备,带有实心镀锡引线。

优势

  • 可互换性
  • 经验证的稳定性和可靠性
  • 快速响应
  • 合金引线降低了导热系数(“柄效应”)
  • 导热环氧树脂涂层
  • 温度范围:-40 ºC 至 +125 ºC
  • 提供定制探头组件
  • 导热环氧树脂涂层
  • Ø 2.4 mm 最大直径
  • 32 AWG 合金 180 引线
  • 提供四种温度公差种类
  • 符合 RoHS 标准

应用

  • 温度测量、控制和补偿
  • 严格公差仪表
  • 装配在探头中,用途广泛
  • 一般仪表应用

常见问题

常见问答解答

如何了解有关 NTC 热敏电阻精确度的更多信息,包括:精确度、可互换性、测试版公差、公差比较、稳定性、偏移和湿度引起的故障?

针对特定应用设计最佳温度探头的过程是在满足您的应用要求的同时,尽力平衡多个关键参数的一系列选择过程。选择最佳温度传感器是该过程的关键部分。下载应用说明以了解其中每个细节。  NTC 热敏电阻传感器性能





在设计 NTC 热敏电阻时,需要考虑哪些测试因素?

热敏电阻是一种会受到所有热能来源影响的热敏器件。它们受环境温度、自发热、传导热量、热量和太阳辐射等因素的影响,因此需要围绕如何对这些影响因素进行有效控制,并量化或最大程度地减少其影响等方面来进行适当的测试设置。下载应用说明以了解更多信息。 NTC 热敏电阻测试注意事项



温度传感器如何用于流量测量应用?

NTC 热敏电阻通常用于温度测量或控制应用,在这些应用中,功耗将保持在最低水平以防止发生自热误差。然而,特意自行加热至显著高于环境温度的热敏电阻可以用作流量检测器。有关更多信息,请下载:用于气体流量测量的 NTC 热敏电阻



在传感器暴露于辐射的应用中,如何选择使用 NTC 热敏电阻?

阅读与 NTC 热敏电阻和辐射暴露相关的常见问题。

NTC 在辐射暴露环境中的性能 | 常见问题解答

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 型号  GA100K6A1A, GA100K6A1B, GA100K6A1C, GA100K6A1D, GA10K3A1A, GA10K3A1B, GA10K3A1C, GA10K3A1D, GA10K4A1A, GA10K4A1B, GA10K4A1C, GA10K4A1D, GA2.2K3A1A, GA2.2K3A1B, GA2.2K3A1C, GA2.2K3A1D, GA30K5A1A, GA30K5A1B, GA30K5A1D, GA30K6A1A, GA30K6A1B, GA30K6A1C, GA30K6A1D, GA3K3A1A, GA3K3A1B, GA3K3A1C, GA3K3A1D, GA50K6A1A, GA50K6A1B, GA50K6A1C, GA5K3A1A, GA5K3A1B, GA5K3A1C, GA5K3A1D

  • 传感器类型  环氧树脂涂层 NTC 热敏电阻

  • 公差 β 值 (%) ±.5

信号特征

  • 25/85 Beta 值 (K) 3694, 3942, 3976, 4261

主体特性

  • 导线连接  开口端

尺寸

  • 导线长度 (mm) 76

使用环境

  • 电阻(参考温度) (kΩ) 2.252, 3, 5, 10, 30, 50, 100

  • 环境温度范围 (°C) -40 – 125

  • 电阻的参考温度 (°C) 25

  • 温度精确度 (°C) ± .1 (0 – 70), ± .2 (0 – 70), ± 1 从 0 – 70, ±0.5 from 0 – 70

  • 最大温度  125 °C [ 257 °F ]

操作/应用

  • 导线/覆层连接  32 AWG (.2mm) 合金 180 镀锡

包装特性

  • 封装  径向环氧封装
