概述

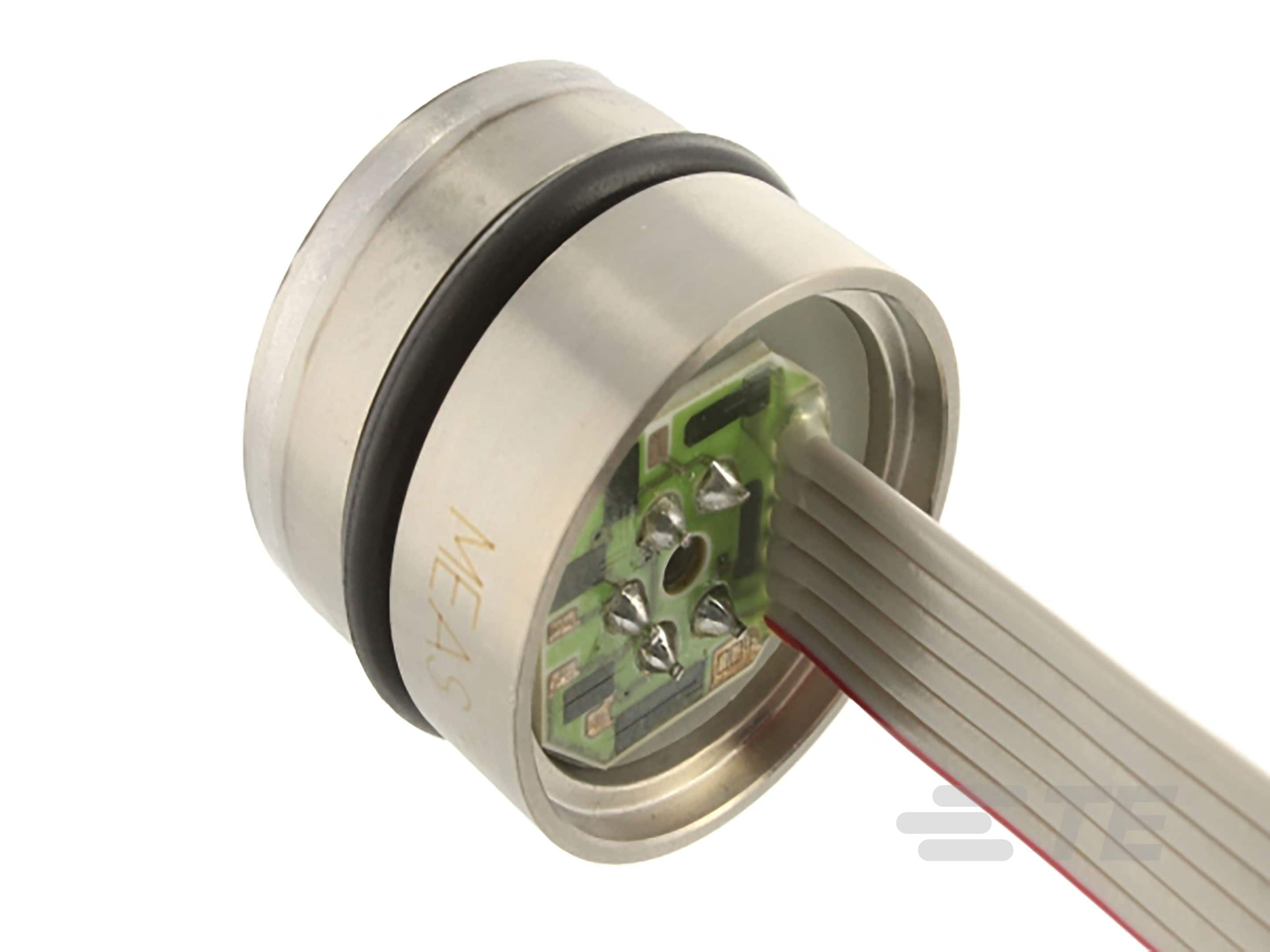

154BSD 是一款外形小巧、介质兼容的压阻式硅压力传感器,封装在 316L 不锈钢壳体中。 该 14 位数字输出压力传感器支持 I2C 和 SPI 接口协议,3.3 或 5.0Vdc 电源供电,设计用于 O 型环安装。传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。154BSD 设计用于高性能、低压应用。定制的 ASIC 可用于温度补偿和偏移校正,并且可提供 10~90% 或 5~95% 的数字输出。如需采用不锈钢过程连接的同类传感器,请参考 85BSD 数字输出压力传感器。

特点

  • O 型环安装
  • 精度:±0.25%
  • 总误差范围:±1.0%
  • 电缆/连接器选项
  • 低功率选项
  • I2C 或 SPI 接口协议

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  数字输出隔离膜式压力传感器

  • 类型  绝压, 表压

结构特性

  • 接口  I²C (0x28H), I²C (0x36H), I²C (0x46H), SPI

  • 电气连接  带状电缆, 带连接器的电缆

电气特征

  • 电源电压 (V) 3.3, 5

  • 输出类型  10% 到 90%, 5% 到 95%

  • 电源电流 (mA) 3

尺寸

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

  • 尺寸  直径 18.97 x 13.8 mm [ 直径 .746 x .54 in ]

使用环境

  • 压力 (bar) 6, 12, 18, 28, 30

  • 压力 (psi) 1, 2, 5, 15, 30, 50, 100, 150, 200, 300, 500

  • 总误差范围 (%) ± 1

操作/应用

  • 过压  2X

  • 输出/跨度  14 位 ADC

  • 精度 (%) ± .25

包装特性

  • 封装  O 型圈密封安装

其他

  • 选项  低功率, 无
