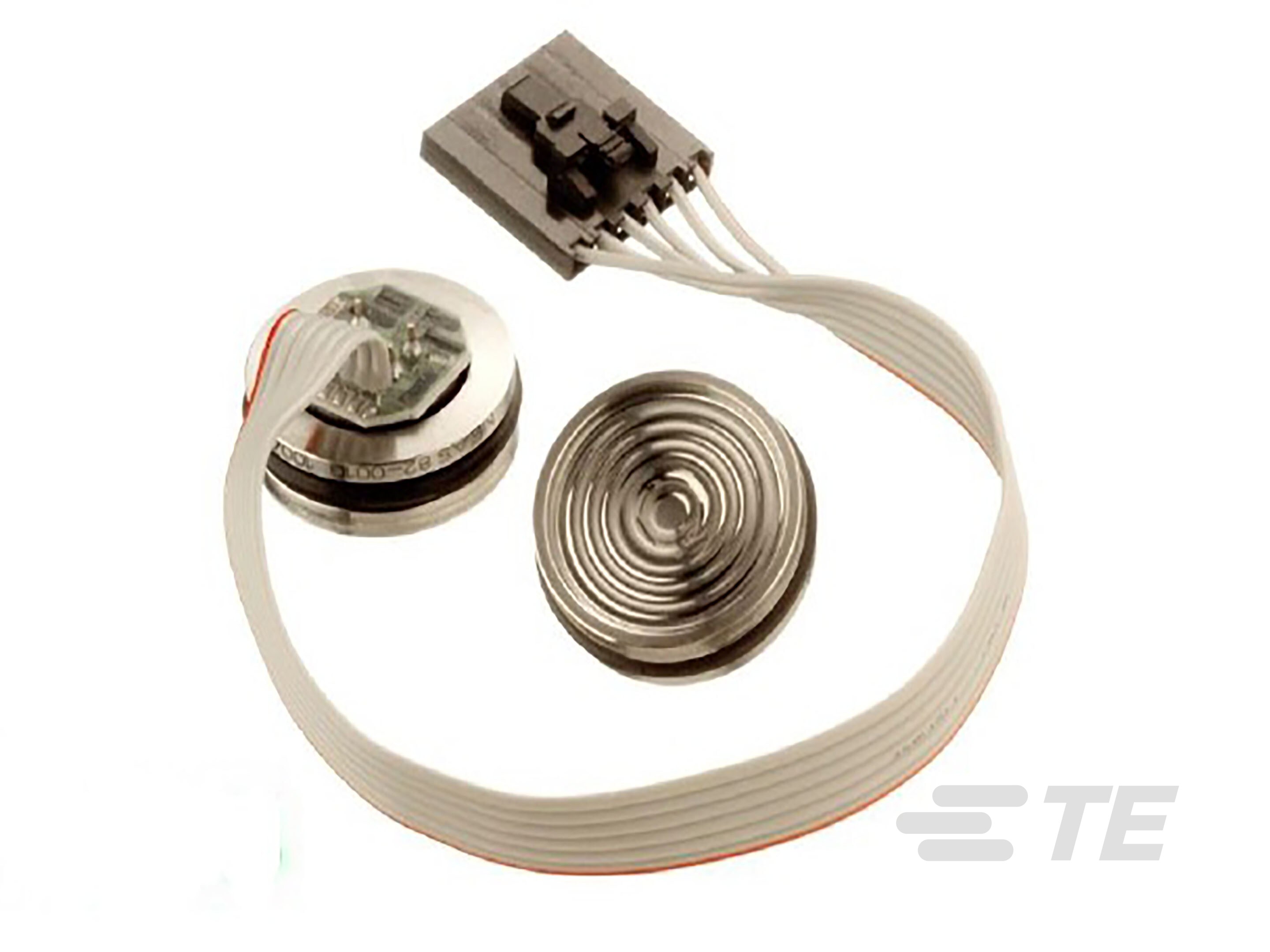

MV Output Pressure Sensor, 19 mm

MV Output Pressure Sensor, 19 mm-CAT-MIPS0010
  • MEAS
|
  • MEAS 82 Series
82 真空计是一款 19 mm 外形小巧并与介质兼容的压阻式硅压力传感器，封装在 316L 不锈钢外壳中。
更多 更少

产品特性

  • 压力 (bar): .344, 1.03, 2.06, 6.89, 20.68, 34.47

  • 压力 (psi): 15, 30, 50, 100, 300, 500

  • Pressure Sensor Type : Media Isolated mV Output Pressure Sensors

  • 压力类型 : 真空计

  • Output Signal Type : 100mV

  • 工作温度范围 : -40 – 125 °C [ -40 – 257 °F ]

配置产品并获取产品报价

概述

82 真空计可配置为 O 型环安装或采用螺纹过程连接，专用于需要与腐蚀介质兼容的 OEM 应用。 传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。封装件上附有一个陶瓷基板，其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。此外还包含另外一个激光修正电阻，可用于调整外部差分放大器及提供 ±1% 的互换量程范围。

要详细了解 82 的其他功能，请参阅 82 无补偿和恒压型数据手册。

特点

  • 316L SS 压力传感器
  • 封装直径 19mm
  • 0 - 100mV 输出
  • 真空计
  • 温度补偿
  • O 型环安装/螺纹过程连接
  • -40ºC 至 +125ºC 工作温度范围
  • ±0.1% 压力非线性
  • 1.0% 互换量程范围（需接增益调节电阻）
  • 固态可靠性

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Pressure Sensor Type  Media Isolated mV Output Pressure Sensors

  • 压力类型  真空计

  • 传感器封装  O-Ring Mount, Threaded Process Fittings

结构特性

  • 电气连接  带状电缆, 带连接器的电缆, 焊盘

电气特征

  • 电源电流 (mA) 1.5

尺寸

  • 产品高度  6.48 mm [ .25 in ]

  • 产品直径  19 mm [ .748 in ]

使用环境

  • 压力 (bar) .344, 1.03, 2.06, 6.89, 20.68, 34.47

  • 压力 (psi) 15, 30, 50, 100, 300, 500

  • 工作温度范围  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 耐压范围  3X

  • Output Signal Type  100mV

其他

  • 传感器选件  无管, 通风管

  • 非线性 (%) .1

  • 配件  1/4-18 NPT, 1/4-19 BSP, 1/8-27 NPT, 7/16-20 UNF, Weldable (No Thread)

参考编号

  • TE 内部编号 CAT-MIPS0010
