19mm 毫伏输出压力传感器

19mm 毫伏输出压力传感器-CAT-MIPS0008
  • MEAS
|
  • MEAS 82 Series

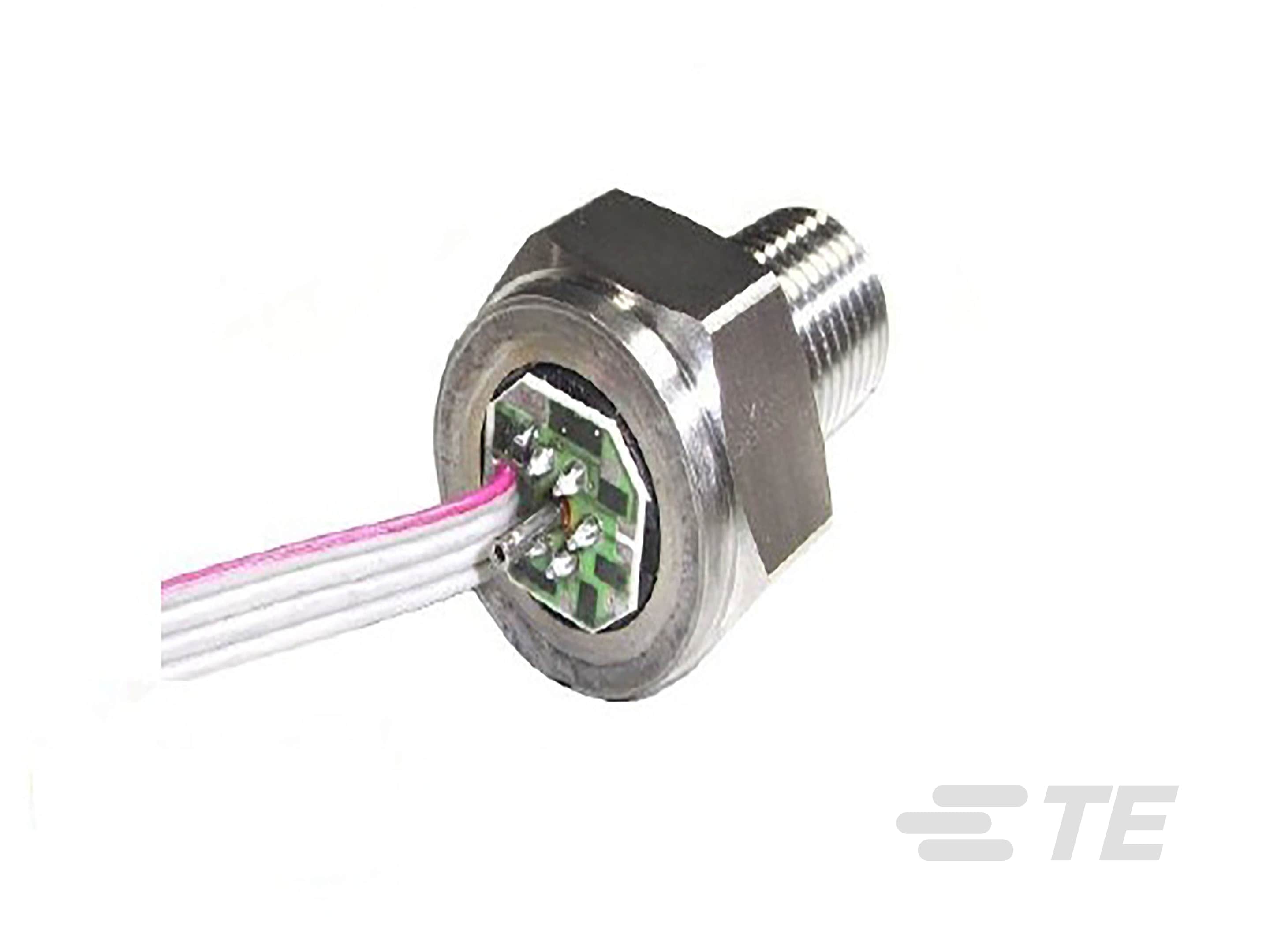

82 恒压供电型是一款外形小巧 (19 mm) 并与介质兼容的压阻式硅压力传感器，封装在 316L 不锈钢外壳中。
更多 更少

产品特性

  • Pressure Sensor Type: Media Isolated mV Output Pressure Sensors

  • Output Signal Type: 100mV

  • Supply Voltage Range(V): 10

  • 传感器封装: O-Ring Mount, Threaded Process Fittings

概述

82 恒压供电型可采用 O 型圈密封安装或螺纹过程连接，专用于需要与腐蚀介质兼容的 OEM 应用。 传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。封装件上附有一个陶瓷基板，其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。

请参考 82 无补偿和补偿型数据手册，详细了解 82 的其他功能。

特点

  • 316L SS 压力传感器
  • 封装直径 19 mm
  • 0 - 100 mV 输出
  • 绝压和表压
  • 温度补偿
  • O 型环安装/螺纹过程连接
  • -40ºC 至 +125ºC 工作温度范围
  • ±0.1% 压力非线性
  • 固态可靠性

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Pressure Sensor Type  Media Isolated mV Output Pressure Sensors

  • 压力类型  绝对, 量规

  • 传感器封装  O-Ring Mount, Threaded Process Fittings

结构特性

  • 电气连接  带状电缆, 带连接器的电缆

电气特征

  • Supply Voltage Range (V) 10

尺寸

  • 产品高度  6.48 mm [ .25 in ]

  • 产品直径  19 mm [ .748 in ]

使用环境

  • 压力 (bar) .068, .344, 1.03, 2.06, 3.44, 6.89, 20.68, 34.47

  • 压力 (psi) 1, 5, 15, 30, 50, 100, 300, 500

  • 工作温度范围 (°C) -40 – 125, -20 – 70

  • 工作温度范围 (°F) -40 – 257, -4 – 158

操作/应用

  • 耐压范围  10X FS, 3X

  • Output Signal Type  100mV, 80 mV

其他

  • 传感器选件  无管, 通风管

  • 非线性 (%) .1, .3

  • 配件  1/4 18 NPT, 1/4-19 BSP, 1/8-27 NPT, 7/16-20 UNF, None, Weldable (No Thread)

参考编号

  • TE 内部编号 CAT-MIPS0008
