概述

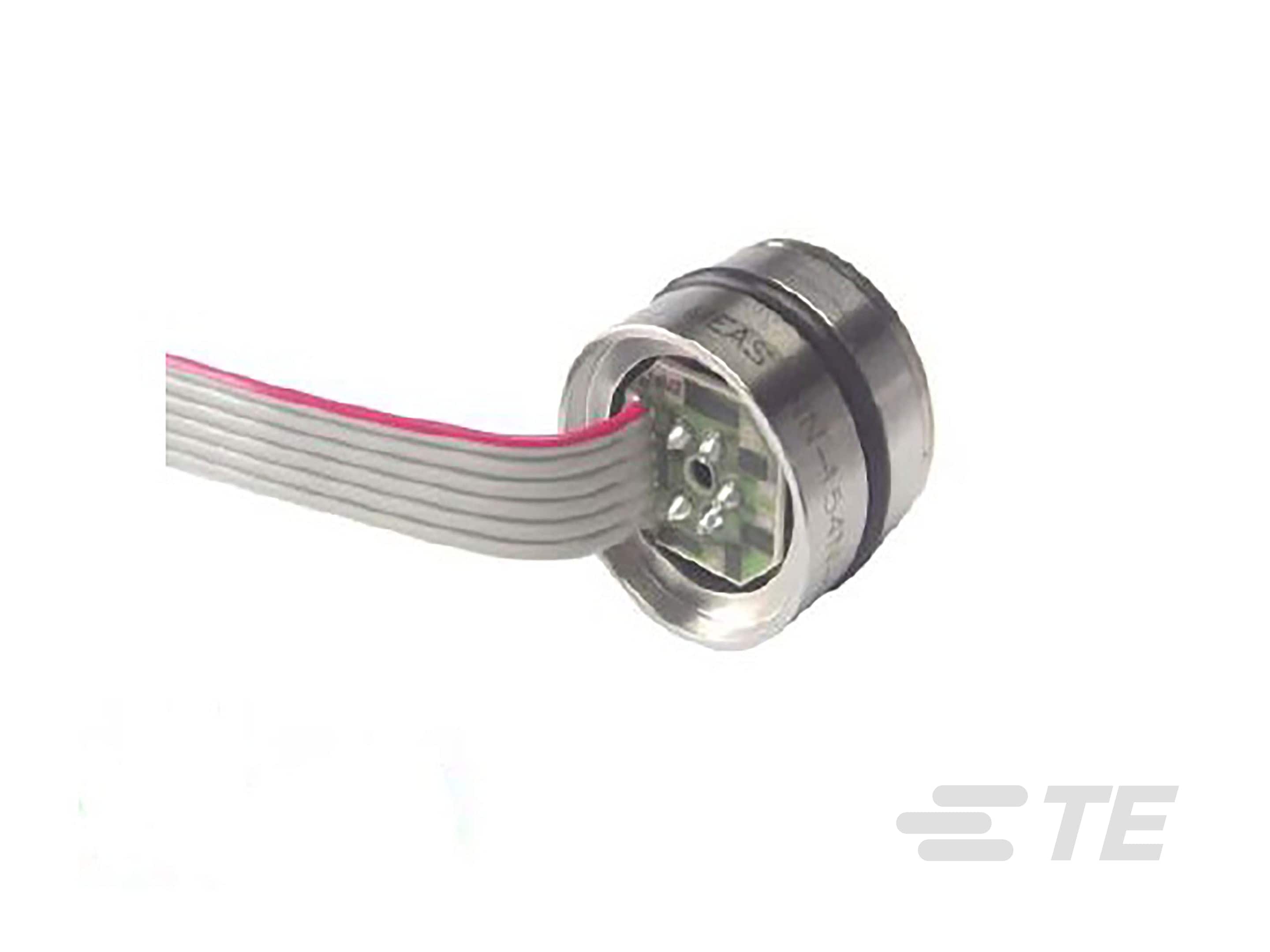

154N 真空计采用 O 型环安装,设计用于需要与腐蚀性介质兼容的原始设备制造商应用。 传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。封装件上附有一个陶瓷基板,其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。此外还包含了激光修正电阻,可用于调整外部差分放大器并提供 ±1% 以内的量程可互换性。 如需了解 154N 的更多特点,请参考 154N 无补偿电压、补偿电压和恒定电压的数据手册。

特点

  • 316L SS 压力传感器
  • 封装直径 19 mm
  • 0 - 100mV 输出
  • 真空计
  • 温度补偿
  • O 型环安装
  • -40ºC 至 +125ºC 工作温度范围
  • ±0.1% 压力非线性
  • 1.0% 互换量程范围(需接增益调节电阻)
  • 固态可靠性
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出隔离膜式压力传感器

  • 类型  真空

结构特性

  • 电气连接  带状电缆, 带连接器的电缆

电气特征

  • 电源电流 (mA) 1.5

尺寸

  • 工作温度 -40 – 125 °C [ -40 – 257 °F ]

  • 尺寸 直径 18.97 x 13.8 mm [ 直径 .746 x .54 in ]

操作/应用

  • 过压  3X

  • 压力 (psi) 15, 30, 50, 100, 300, 500

  • 输出/跨度  100mV

包装特性

  • 封装  O 型圈密封安装

其他

  • 选项  无管, 通风管

  • 非线性 (%) ± .2
