配置产品并获取产品报价

概述

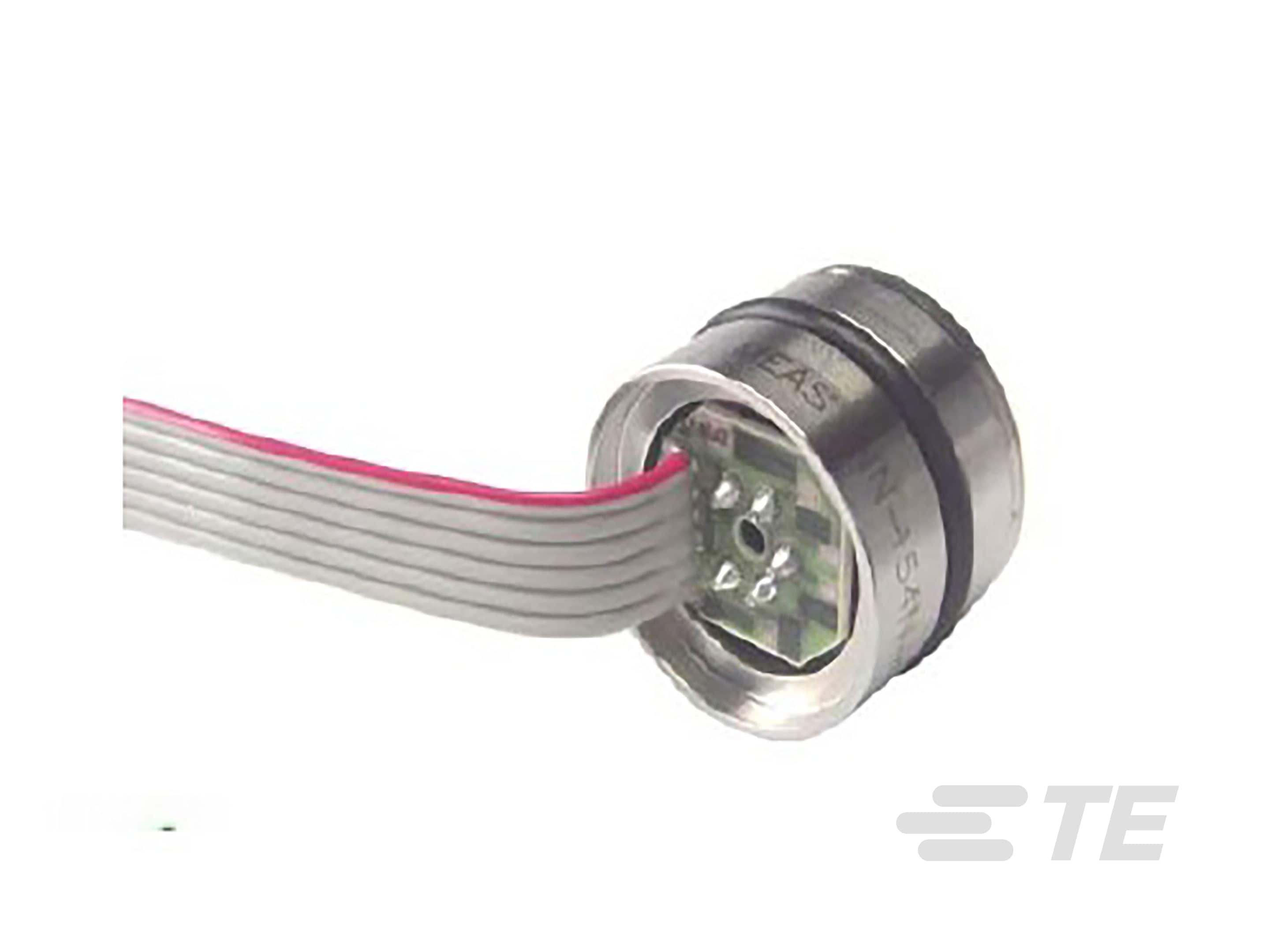

154N 补偿型采用 O 型环安装,专为需要与腐蚀性介质兼容的 OEM 应用而设计。 传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。封装件上附有一个陶瓷基板,其中包含一个激光修正电阻以对传感器进行温度补偿和偏移校正。此外还包含另外一个激光修正电阻,可用于调整外部差分放大器及提供 ±1% 的互换量程范围。请参考 154N 无补偿和恒压型传感器数据手册,详细了解 154N 的其他特点。

特点

  • O 型环安装
  • -40ºC 至 +125ºC 工作温度范围
  • ±0.1% 压力非线性
  • 压力非线性 1.0%
  • 互换量程范围(需接增益调节电阻)
  • 固态可靠性

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出隔离膜式压力传感器

  • 类型  绝压, 表压

结构特性

  • 电气连接  带状电缆, 带连接器的电缆

电气特征

  • 电源电流 (mA) 1.5

尺寸

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

  • 尺寸  直径 18.97 x 13.8 mm [ 直径 .746 x .54 in ]

操作/应用

  • 过压  3X

  • 压力 (psi) 1, 5, 15, 30, 50, 100, 300, 500

  • 输出/跨度  100mV

包装特性

  • 封装  O 型圈密封安装

其他

  • 选项  无管, 通风管

  • 非线性 (%) ± .1
