规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

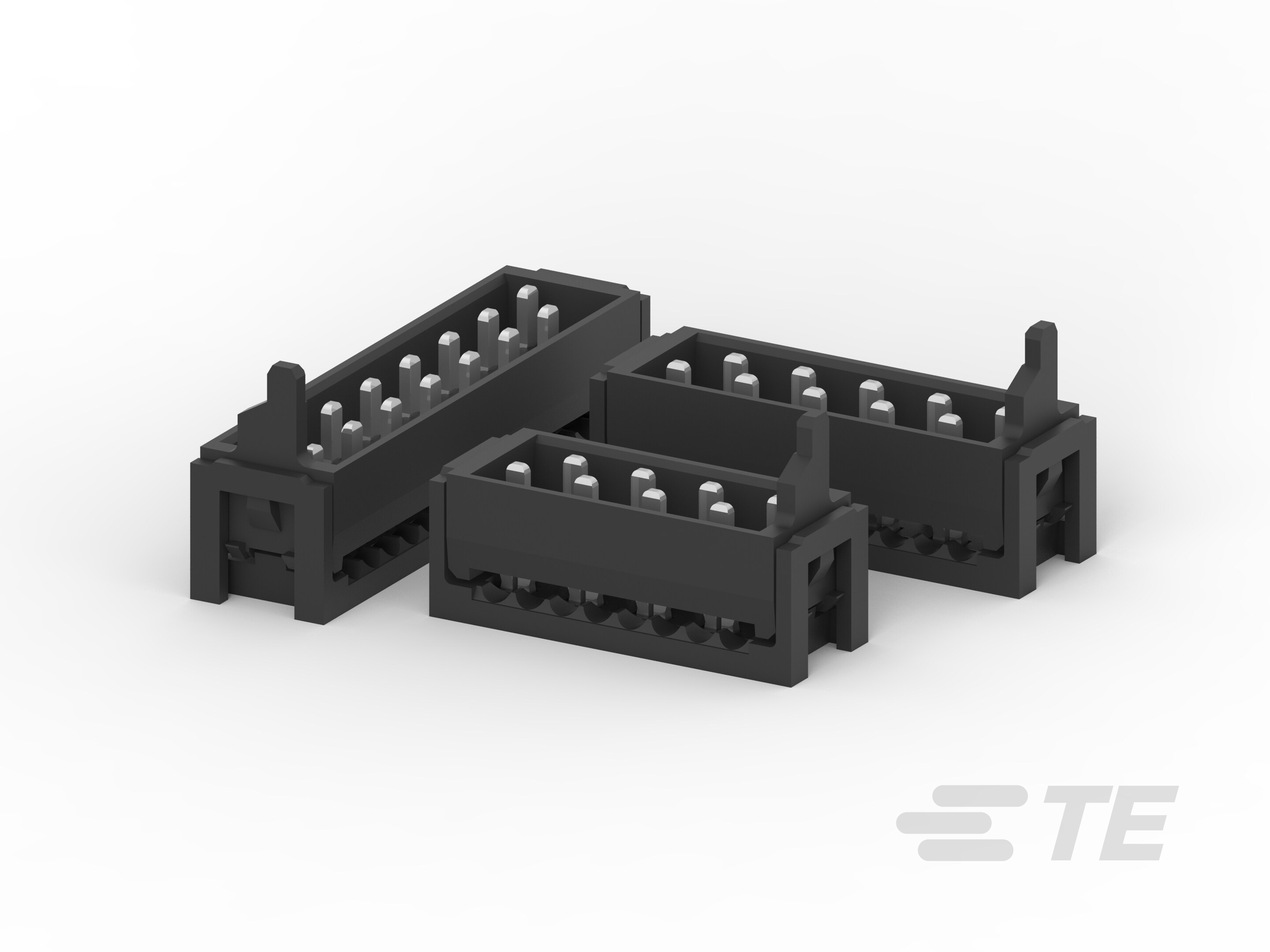

  • 连接器产品类型  连接器组件

  • 连接器系统  缆到板

  • 连接器和壳体类型  插头

  • 连接器和端子端接到  电线和电缆

  • 带状电缆连接器接头类型  插针接头

  • 带状电缆连接器类型  线公端

结构特性

  • 位数  4, 6, 8, 10, 12, 14, 16, 18, 20

  • PCB 安装方向  垂直

电气特征

主体特性

  • 主要产品颜色  黑色

  • 连接器外形 

  • 菊花链  不带

接触件特性

  • 端子基材  铜合金

  • PCB 端子端接区域电镀材料 

  • 端子底板材料 

  • 端子接触部电镀材料 

  • 端子类型  插针

  • 端子额定电流(最大值) (A) 1.4

端接特性

  • 线缆端接方法  绝缘刺破 (IDC)

机械附件

  • 面板安装特性  不带

  • PCB 安装对准  不带

  • 接合对准  不带

  • PCB 安装固定  不带

  • 接合对准类型  极化, 极化

  • 接合固定  不带

壳体特性

  • 外壳材料  聚酯 GF

  • 中心线(间距)  1.27 mm [ .05 in ]

尺寸

  • 线径 (mm²) .08 – .09

  • 线径 (AWG) 28

  • 兼容的绝缘直径范围  .1 – .9 mm [ .003 – .035 in ]

  • 连接器高度  6.8 mm [ .27 in ]

  • 连接器长度 (mm) 11.1, 13.6, 16.2, 18.7, 21.3, 23.8, 26.3, 28.9, 8.6

使用环境

  • 工组温度范围 (°C) -30 – 85

操作/应用

  • 电路应用  Signal

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装方法  Reel

  • 封装数量  2500

参考编号

  • TE 内部编号 CAT-M5833-M2934B
