概述

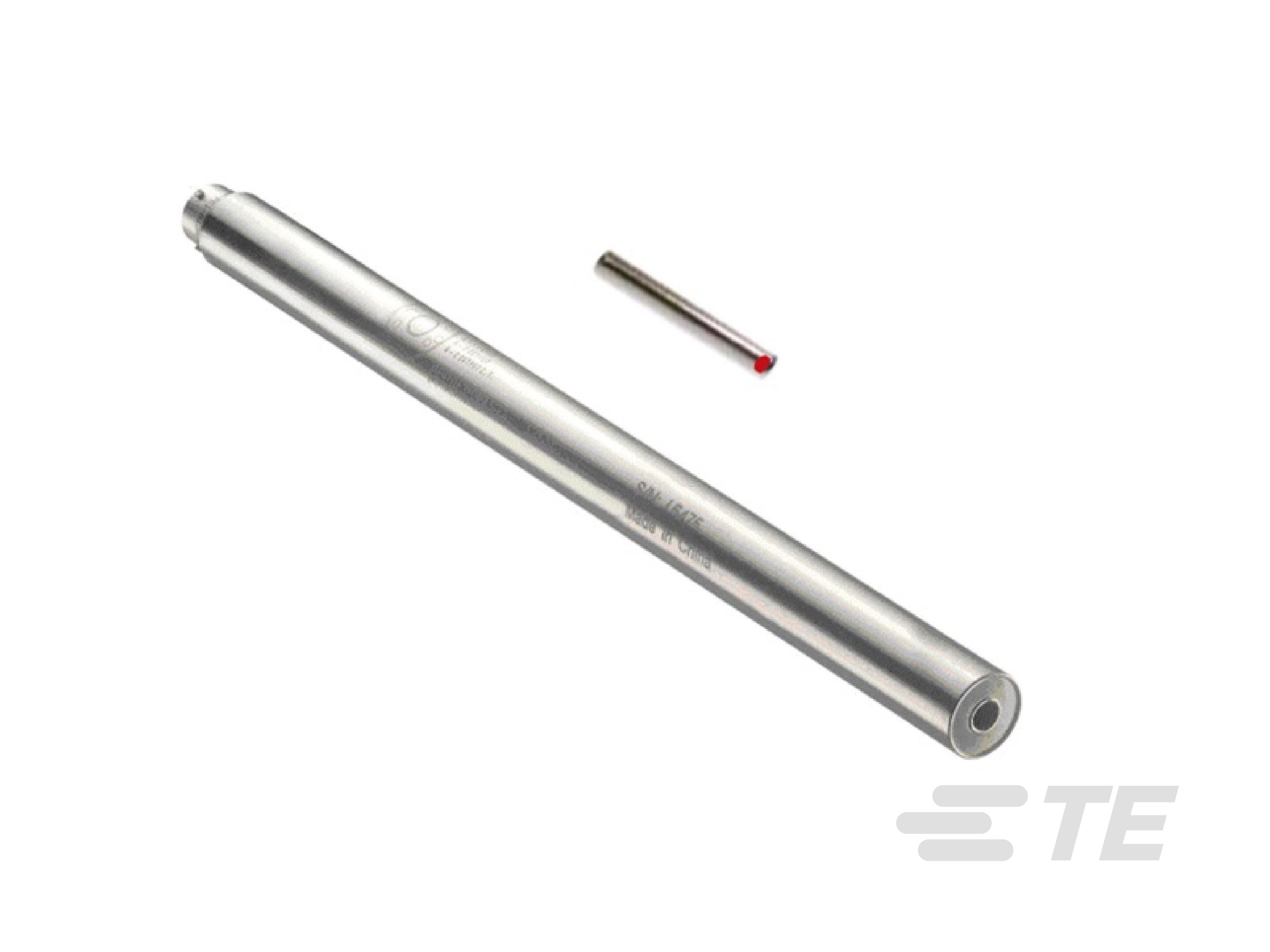

HCA-T 全焊接不锈钢结构不受灰尘、水、蒸汽和腐蚀性液体/蒸汽的影响并与介质兼容,可承受高达 1,000 PSI [70 bar] 的外部压力,能在高达 392°F [200°C] 的温度下持续工作。 双重电磁屏蔽可提供卓越的外部电磁场保护。HCA-T 与 Measurement Specialties LVDT 信号调理器的全线产品兼容。正如在我们的大部分 LVDT 中一样,HCA-T 绕组采用配方独特的耐高温柔性树脂进行真空浸渍,而线圈配件则使用双组分环氧树脂封装在其外壳内。在剧烈振动和巨大冲击等严苛环境中可提供优异的防护性能。

优点

  • 可在 392°F [200°C] 条件下连续工作
  • 全焊接不锈钢结构
  • 玻璃密封, MS 型连接器 (MIL-C-5015)
  • 抗冲击和振动
  • ±0.25% 满量程线性误差(100% 冲程)
  • 每个产品均附有校准证书

应用

  • 高温应用
  • 严苛的工业环境
  • 投入式(带适用连接器)
  • 压力容器
  • 腐蚀性液体和蒸汽区域(检查材料)
  • 涡轮机阀门

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 励磁频率 (Hz) 400 – 10000

  • 电气连接  PT02A-10-6P

信号特征

  • 励磁频率 (kHz) .4 – 10

主体特性

  • 外形尺寸  圆柱形

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -20 – 200 °C [ -4 – 392 °F ]

  • 环境规范  1,000 PSI 压力, 高温

行业标准

  • IP 等级  68

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±1.27, ±12.7, ±127, ±25.4, ±254, ±3.17, ±50.8, ±6.35, ±76.2

  • 全部行程范围 (in) ±.05, ±.125, ±.25, ±.5, ±1, ±10, ±2, ±3, ±5

  • 线性 (% of Span) ±.25
