概述

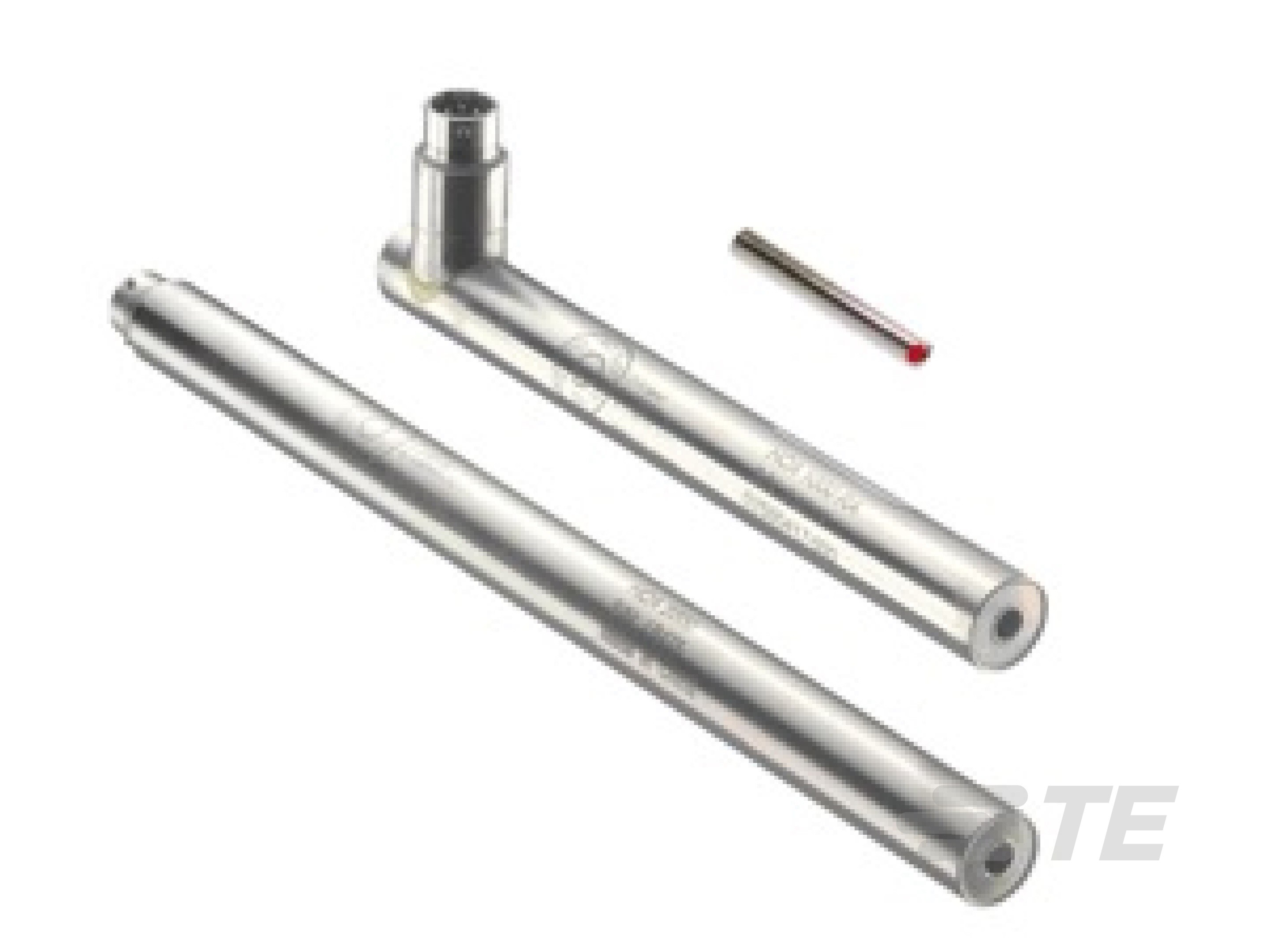

HCI 全焊接不锈钢结构不受灰尘、水、蒸汽和腐蚀性液体/蒸汽的影响并与介质兼容,可承受高达 1,000 PSI [70 bar] 的外部压力。 双重电磁屏蔽可提供卓越的外部电磁场保护。HCI LVDT 具备高输入阻抗,非常适合连接至回路供电(2 线 4-20 mA)的信号调理器。HCI 属于 LVDT 系列,可作为 CTS-420 系统的一部分。所有行程范围的满量程输出相同。正如我们的大部分 LVDT 一样,HCI 绕组采用配方独特的高温柔性树脂进行真空浸渍,而线圈配件则使用双组分环氧树脂封装在其外壳内。在剧烈振动和巨大冲击等严苛环境中可提供优异的防护性能。

特点

  • 高输入阻抗
  • 全密封、全焊接
  • 不锈钢外壳
  • MS 型连接器,玻璃密封
  • IEC IP68 等级,耐压高达 1,000 PSI [70 bar]
  • 行程范围为 ± 0.125 至 ±5 英寸
  • 交流激励频率为 400 Hz 至 5 kHz
  • 双重电磁屏蔽
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 3

  • 励磁频率 (Hz) 400 – 5000

  • 电气连接  PT02A-10-6P

信号特征

  • 励磁频率 (kHz) .4 – 5

主体特性

  • 外形尺寸  圆柱形

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径 19.05 mm [ .75 in ]

使用环境

  • 工作温度 -55 – 150 °C [ -67 – 302 °F ]

  • 环境规范  1,000 PSI 压力

行业标准

  • IP 等级  68

  • 行业标准  RoHS

其他

  • 全部行程范围 (mm) ±101.6, ±12.7, ±127, ±25.4, ±3.17, ±50.8, ±6.35, ±76.2

  • 全部行程范围 (in) ±.125, ±.25, ±.5, ±1, ±2, ±3, ±4, ±5

  • 线性 (% of Span) ±.5
