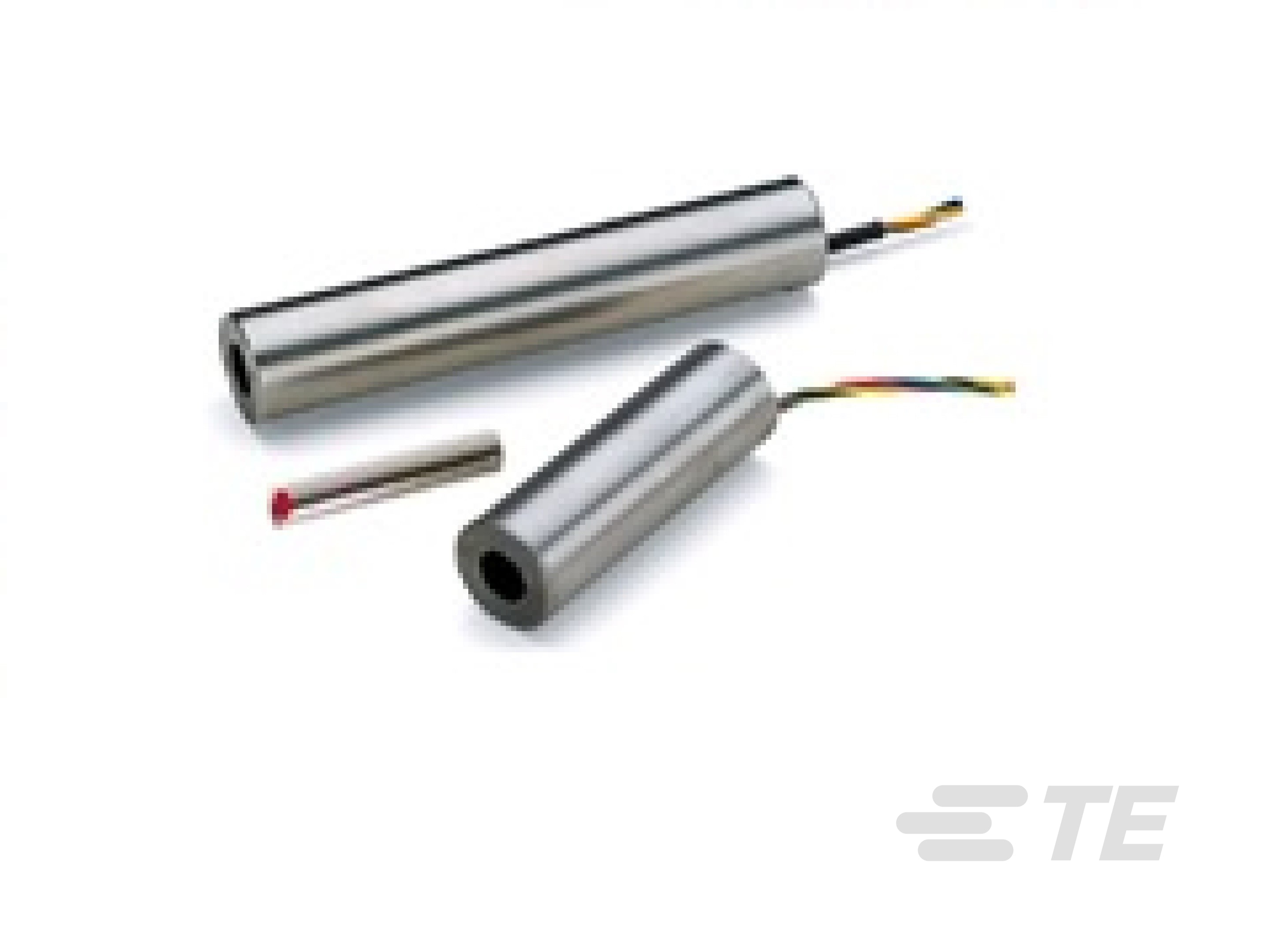

防轻微辐射 LVDT

防轻微辐射 LVDT-CAT-LVDT0053
  • MEAS
|
  • HR
HR-Z 系列 LVDT 是常用 HR 系列的另一版本。HR-Z 系列可提供大部分轻微辐射应用所需的优异性能。
更多 更少

产品特性

  • Linearity Error (Full Range)(%): ±.25

  • 外壳材料: 不锈钢

  • 产品直径(mm): 20.6

  • 产品形状: Cylindrical

  • Supply Voltage Range(V): 3

概述

测量杆内孔与铁芯之间存在最大为 1/6 英寸 [1.6mm] 径向间隙，可提供充足的安装偏离，因此能降低应用成本。 这款通用型高可靠性 LVDT 具备高输出电压和宽工作频率范围，可在高达 300°F [150°C] 的温度条件下放心进行精确的位置测量。HR-Z 系列提供 ±0.05 至 ±10 英寸的多种行程范围，并且可选公制螺纹铁芯。HR-Z 系列具备防轻微辐射性能（1012 NVT 总集成通量；107 伽马辐射），与全系列的 Measurement Specialties LVDT 信号调节器均兼容。正如我们的大部分 LVDT 一样，HR-Z 绕组采用配方独特的高温柔性树脂进行真空浸渍，而线圈配件则使用双组分环氧树脂封装在其外壳内。在高湿、剧烈振动和巨大冲击等严苛环境中可提供优异的防护性能。

特点

  • 防轻微辐射
  • 高可靠性
  • 测杆内孔与铁芯之间存在较大间隙
  • 行程范围为 ± 0.05 至 ±10 英寸
  • 交流激励频率为 400 Hz 至 5 kHz
  • 不锈钢外壳
  • 英制或公制螺纹铁芯

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical

结构特性

  • 电气连接  Leads

电气特征

  • Supply Voltage Range (V) 3

信号特征

  • 励磁频率 (kHz) .4 – 5

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  分离式铁芯

尺寸

  • 产品直径  20.6 mm [ .812 in ]

使用环境

  • 工作温度范围  -55 – 150 °C [ -67 – 302 °F ]

  • 环境规范  防辐射

行业标准

  • IP 等级  IP61

其他

  • Linearity Error (Full Range) (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0053
